WINBOT 950 - Schéma du Produit

FR
69
2. Contenu de l'emballage et spécications techniques
1
2
3
4
RESET

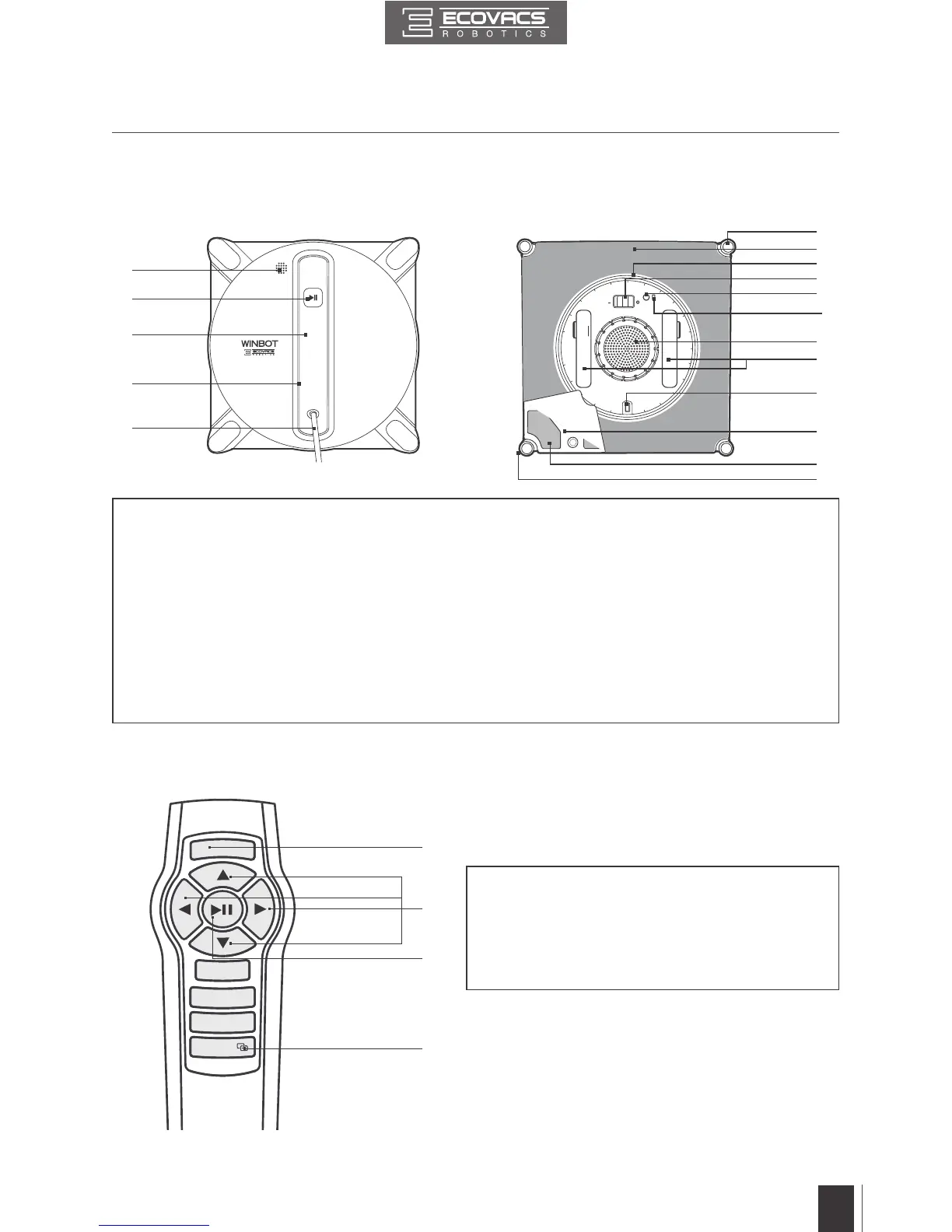

2.3 Schéma du produit
Télécommande
1. Enceinte
2. Voyant d'état/bouton de marche/pause
3. Poignée
4. Port de mise à niveau (pour service après-vente)
5. Cordon d'alimentation
6. Capteurs de détection de bord
7. Patin de nettoyage
8. Raclette
9. Commutateur d'alimentation à la base du robot
10. Voyant d'état inférieur
11. Capteur d'aspiration
12. Ventilateur
13. Chenilles d'entrainement
14. Molette d'équilibrage
15. Plaque de patin de nettoyage
16. Velcro de patin de nettoyage
17. Rouleaux latéraux
1. Bouton de réinitialisation
2. Boutons de commande de direction
3. Bouton MARCHE/PAUSE
4. Bouton d'appariage de la télécommande
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
7
