windirect TOTAL CRUNCH EVOLUTION - Page 8

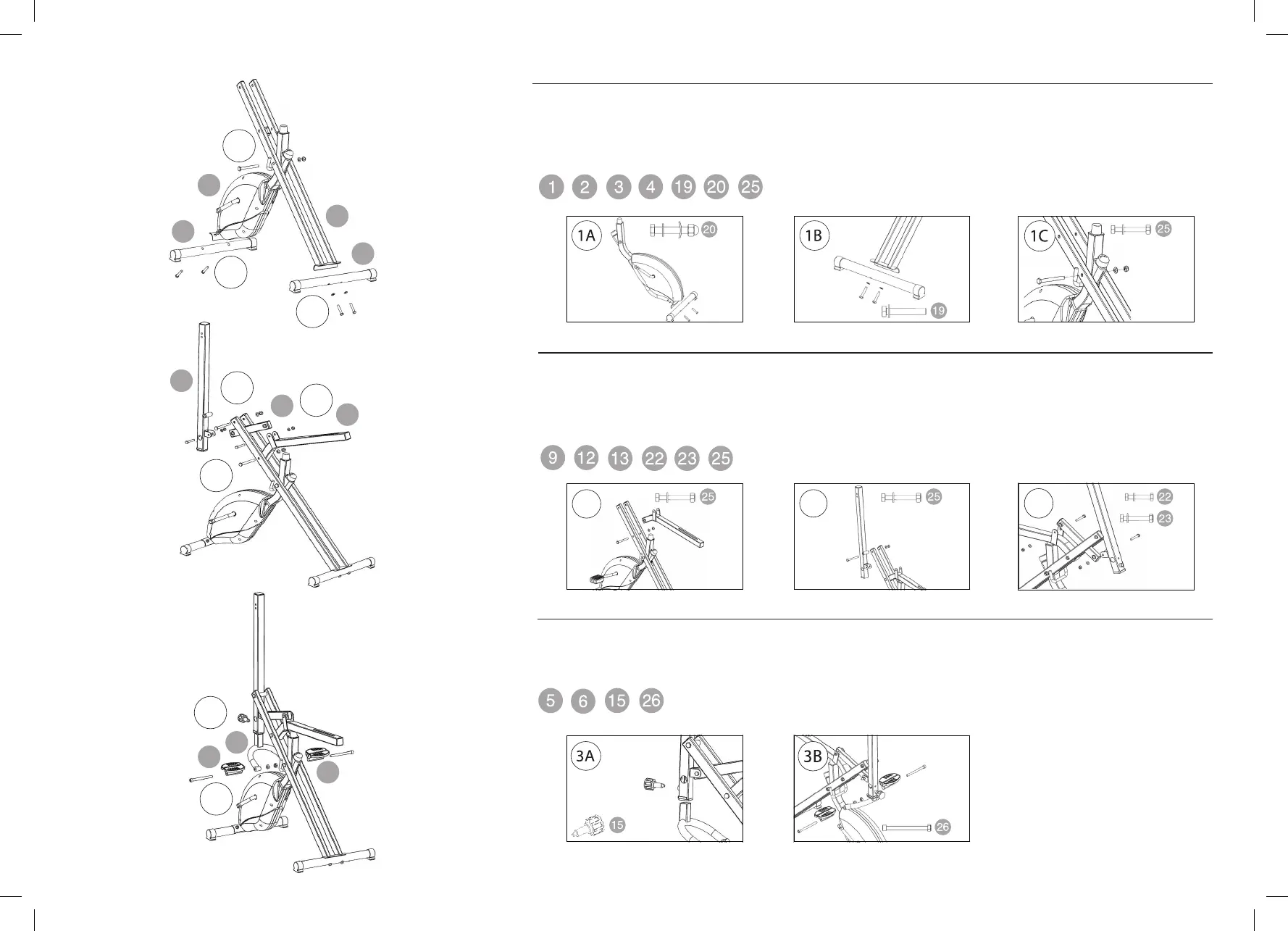

PASO 2
- Monte el tubo del sillín (12) al soporte trasero (2A) con el tornillo 25 (1 ud.).
- Monte la barra vertical (9) al soporte trasero (2B) con el tornillo 25 (1 ud.).
- Monte la pieza de unión (13) al tubo del sillín y a la barra vertical (2C) con el tornillo 22 (1 ud.) y el tornillo 23 (1 ud.).
PARTES:
PASO 3
- Fije el tubo de pedal crunch (5) a la barra vertical (3A) con la rueda de ajuste (15).
- Monte los pedales crunch (6) al tubo de pedal crunch (3B) con el tornillo 26 (2 uds.).
PARTES:
PASO 1
- Fije el estabilizador frontal (3) al soporte delantero (1A) usando el tornillo 20 (2 uds.).
- Fije el estabilizador trasero (4) al soporte trasero (2) (1B) usando el tornillo 19 (2 uds.).
- Monte el soporte delantero al trasero (1C) con el tornillo 25 (1 ud.).
PARTES:



