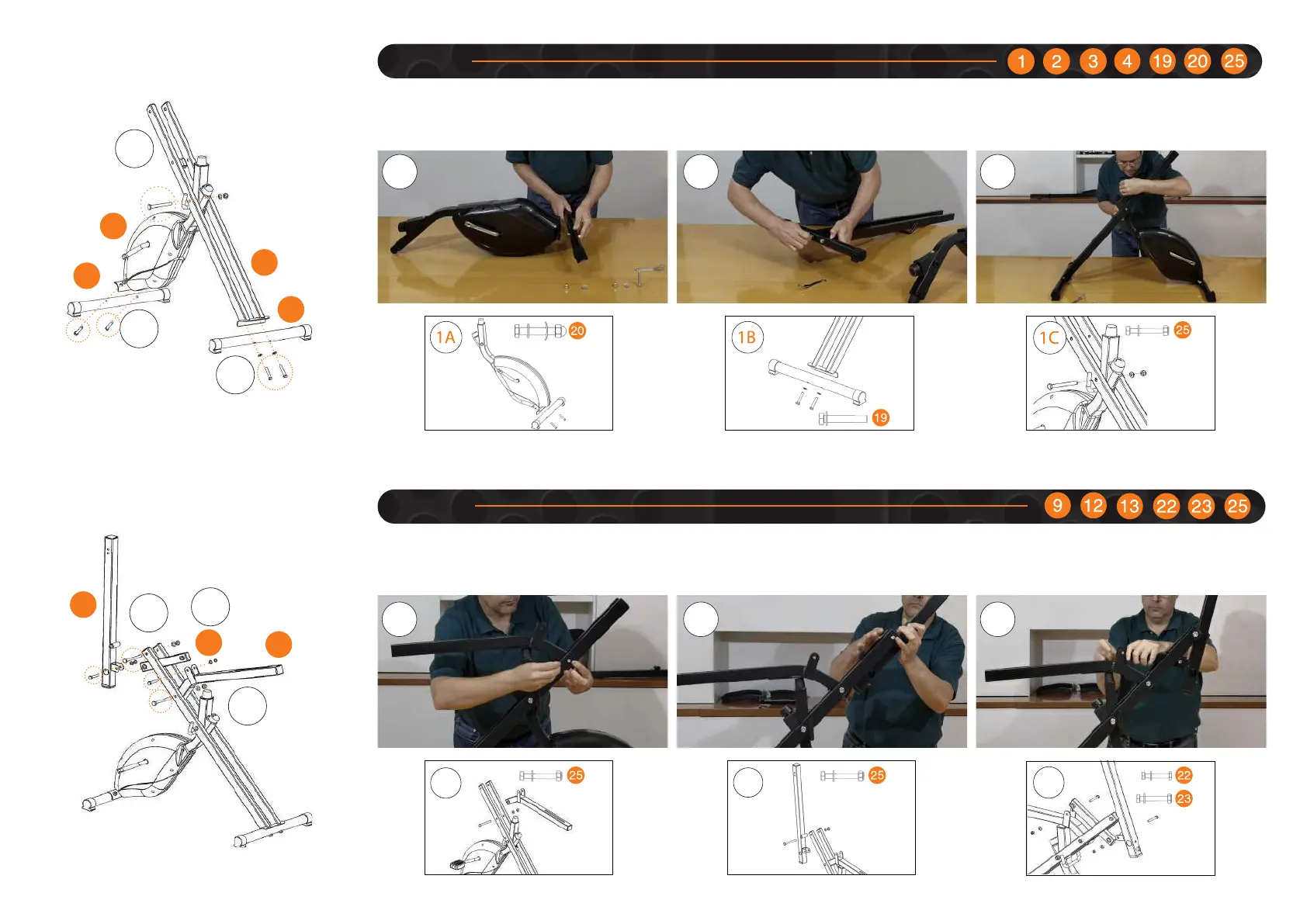

SCHRITT 1
- Befestigen Sie den hinteren Stabilisator (4) mit der Schraube 20 (2 St.) am Hauptrahmenrohr (1) (1A).
- Befestigen Sie den vorderen Stabilisator (3) mit der Schraube 19 (2 St.) am hinteren Rahmenrohr (2) (1B).
- Befestigen Sie das Hauptrahmenrohr am hinteren Rahmenrohr (1C) mit Schraube 25 (1 St.).
1A 1B 1C
SCHRITT 2
- Montieren Sie das Sitzrohr (12) mit der Schraube 25 (1 Stck.) am hinteren Rahmenrohr (2A).
- Befestigen Sie das vertikale Rohr (9) mit der Schraube 25 (1 St.) am hinteren Rahmenrohr (2B).
- Montieren Sie das große Stück (13) mit den Schrauben 22 (1 St.) und 23 (1 St.) am Sitzrohr und am vertikalen Rohr (2C).
