blueMatic EAV4 / EAV4+ 509555316Kurzanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.com ∙ Technische Änderungen vorbehalten

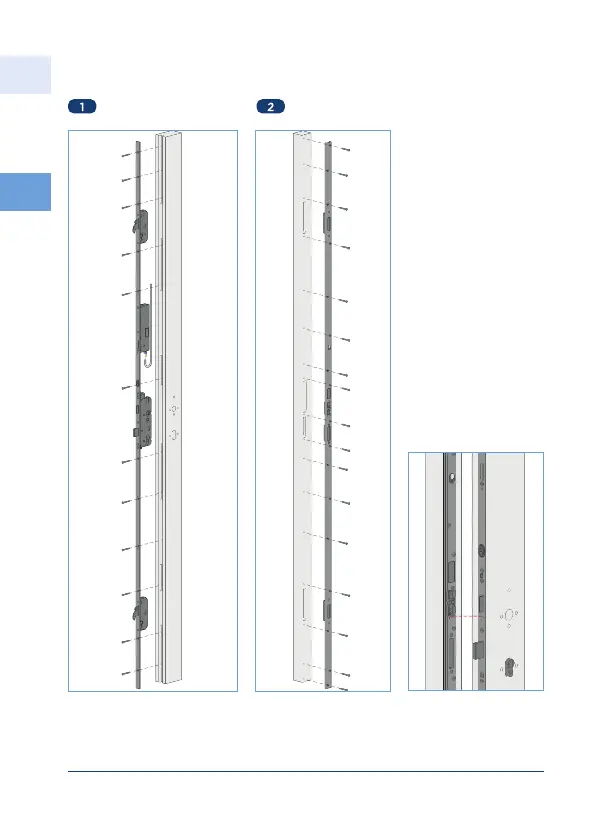

Abbildung 3.1-2: Montage
STV-EAV4 / EAV4+
Abbildung 3.1-3:
Montage Schließleiste
Abbildung 3.1-4: Griff-
höhe STV und Schließ-
leiste deckungsgleich
STV-EAV4/EAV4+ Schließleiste/Grt. Schließleiste
