blueMatic EAV4 / EAV4+ 509555317Kurzanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.com ∙ Technische Änderungen vorbehalten

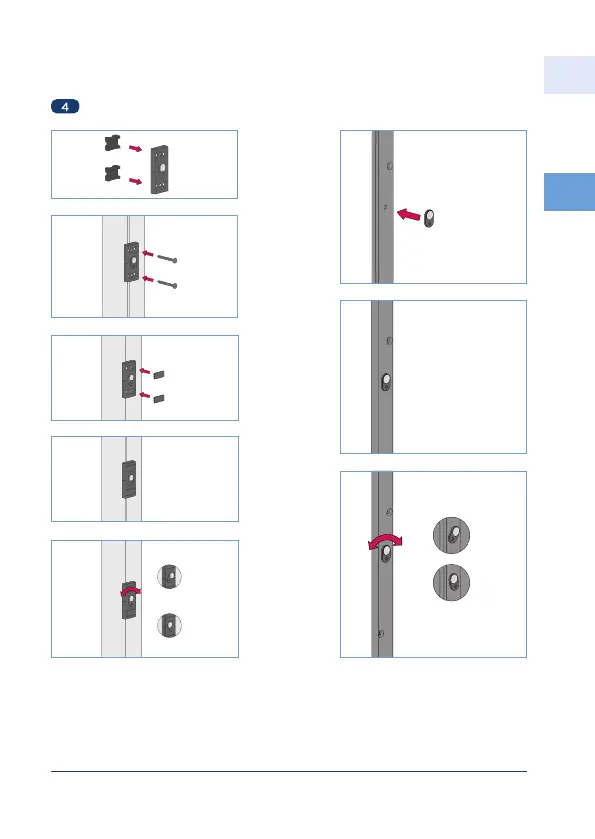

Abbildung 3.1-5: Schließblech Magnetclip
1. Formteile einsetzen (Kunststoff)
2. anschrauben
3. Schraubabdeckung (optional)
4. Endstand
5. Verstellung Magnetclip
Abbildung 3.1-6: Magnetclip
1. Magnetclip einsetzen,
Position von Griffhöhe 261 mm
2. Endstand
3. Verstellung Magnetclip
1 1
2
3
3
5
4
2
Magnetclip
