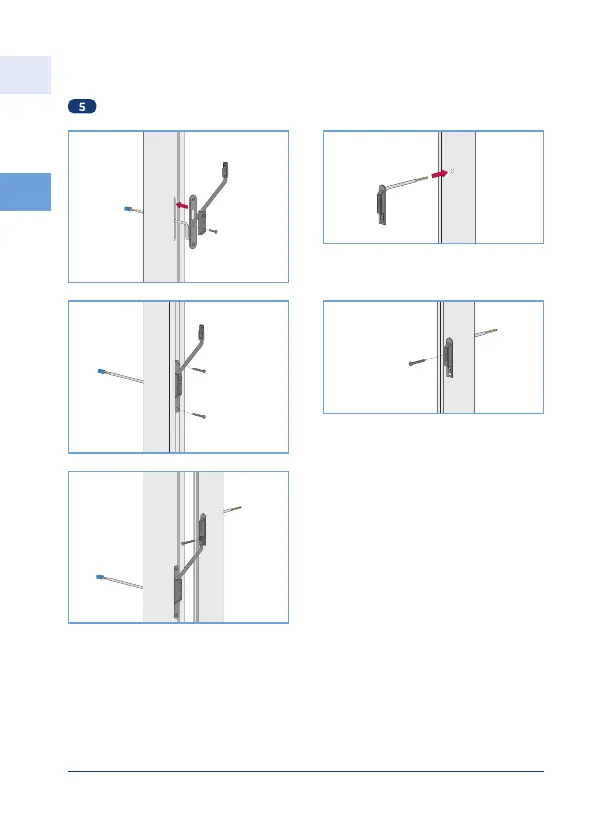

Abbildung 3.1-7: Kabelübergang montieren
1. Flügelteil mit Abdeckblech in Fräsung einsetzen, Kabelreserve beachten!
2. Flügelteil anschrauben
3. Rahmenteil durch die Durchgangsbohrung Ø 8 mm durch den Blend-
rahmen führen (inkl. Kabelreserve im Rahmen!)
4. Rahmenteil mit Schraube Ø 3 x 20 mm befestigen
5. Rahmenteil mit Schraube Ø 3 x 20 mm sichern
Kabelübergang
1
2
3
5
4
