Installationshandbuch
21
Lichtgittermodell:
WSE EVO
WSE EVO SLIM
5. Packliste
Hergestellt nach ISO 9001

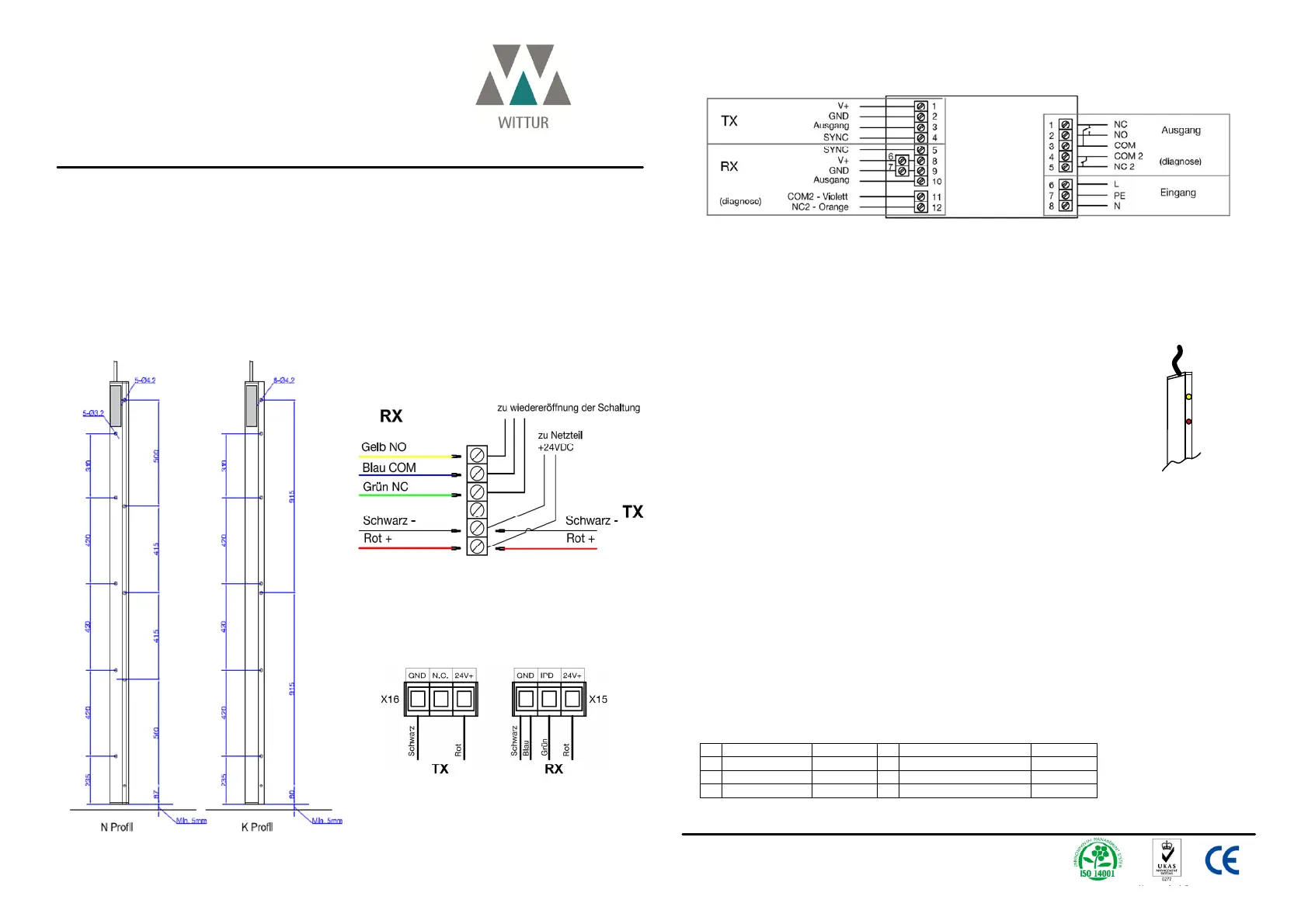

Installation (Abb. 1)
1.1) Befestigen Sie den Sender und Empfänger sicher an den Kabinentüren durch die Bohrlöcher mit
den beigefügten Schrauben. Bitte stellen Sie sicher, dass die Modellbezeichnungen nach außen zeigen.
1.2) Bitte stellen Sie sicher, dass Sender und Empfänger auf gleicher Höhe angebracht sind.
1.3) Verbinden Sie die Kabel des Senders und Empfängers mit dem Eingangsanschluss der
Türsteuerung.
1.4) Stellen Sie sicher, dass sich die Kabel leicht und problemlos biegen lassen.
1.5) Verbinden Sie beide Seiten der Zwischenkabel.
1.6) Schalten Sie die Stromzufuhr ein.
Gelbe LED am Empfänger leuchtet auf. Rote LED am Empfänger leuchtet auf, wenn die Infrarotstrahlen
unterbrochen werden.
2. Verdrahtung
2A. Allgemeines Anschlussdiagramm (Abb. 2)
Abb. 2
3. Fehlerbehebung
3.1) Keine LED im Empfänger leuchtet.
Kabel sind defekt oder nicht angeschlossen.
3.2) Beide, rote und gelbe, LEDs leuchten ohne Unterbrechung zwischen Sender und Empfänger.
Plastikfilter ist zu schmutzig.
Anderes Infrarot-Gerät in der Nähe.
Umgebungslicht ist stärker als erlaubt.
Systemfehler.
3.3) LEDs leuchten korrekt bei Unterbrechung, aber die Kabinentür öffnet sich nicht.
Falsche Verbindung der NC/NO-Kontakte.
Ausgangsrelay ist defekt.
Bitte Kabel prüfen.
LEDs im RX
Gelb
– Stromanzeige
Rot
– Statusanzeige
4. Handhabungshinweise
Halten Sie die Anschlusskabel von Hochspannung und/oder Hochspannungskabeln fern.
Halten Sie die Anschlusskabel vom Türmotor und den Türantrieben fern. Vermeiden Sie
Direktes Sonnenlicht oder andere InfraroteinstrahluNg auf der Empfängerleiste (RX). Vor
Dem Einschalten, reinigen Sie bitte die Linsen mit einem feuchten (nicht nassen) weichen
Tuch. Verbiegen Sie die Leisten nicht, zerkratzen Sie die Linsen nicht.
2B. Anschlussdiagramm CO+/MIDI+/SUPRA
Türsteuerung und Parameter-Set xE (Abb. 3)
Für Platinen ohne EN 81-20 Einstellung, bitte das
gelbe statt dem grünen benutzen.
Abb. 3
2C. Anschlussdiagramm für Netzteil (Abb. 4)
Abb. 4
Abb. 5
Netzteilmodell 03.G5.PWS.UBX
Abb. 1
Anzahl
1 kopie
1 Set
Befestigungszubehör
Produkt
1
2
Produkt
Anschlusskabel
Sender
Installationshandbuch
Anzahl
1 Set
1 Stück
3 Empfänger 1 Stück
4
5
Nur für Aufzüge geeignet!
Planmäßige Wartungsarbeiten
Versichern Sie sich, dass die gelbe LED leuchtet (System funktionsfähig). Danach
reinigen Sie die Linse mit einem feuchten (nicht nassen) weichen Tuch. Kontrollieren Sie
alle Stecker und Anschlüsse. Führen Sie einen Erkennungstest durch, indem Sie ein
Objekt größer als 50mm zwischen Sender und Empfänger führen. Die rote LED-
Statusanzeige leuchtet bei Erkennung des Objektes auf.
PM.9.004895.GE – 2019.05.09 V1
