3
VW46-VWP46-0001
INSTALL INSTRUCTIONS
Инструкция Instructions d’installation

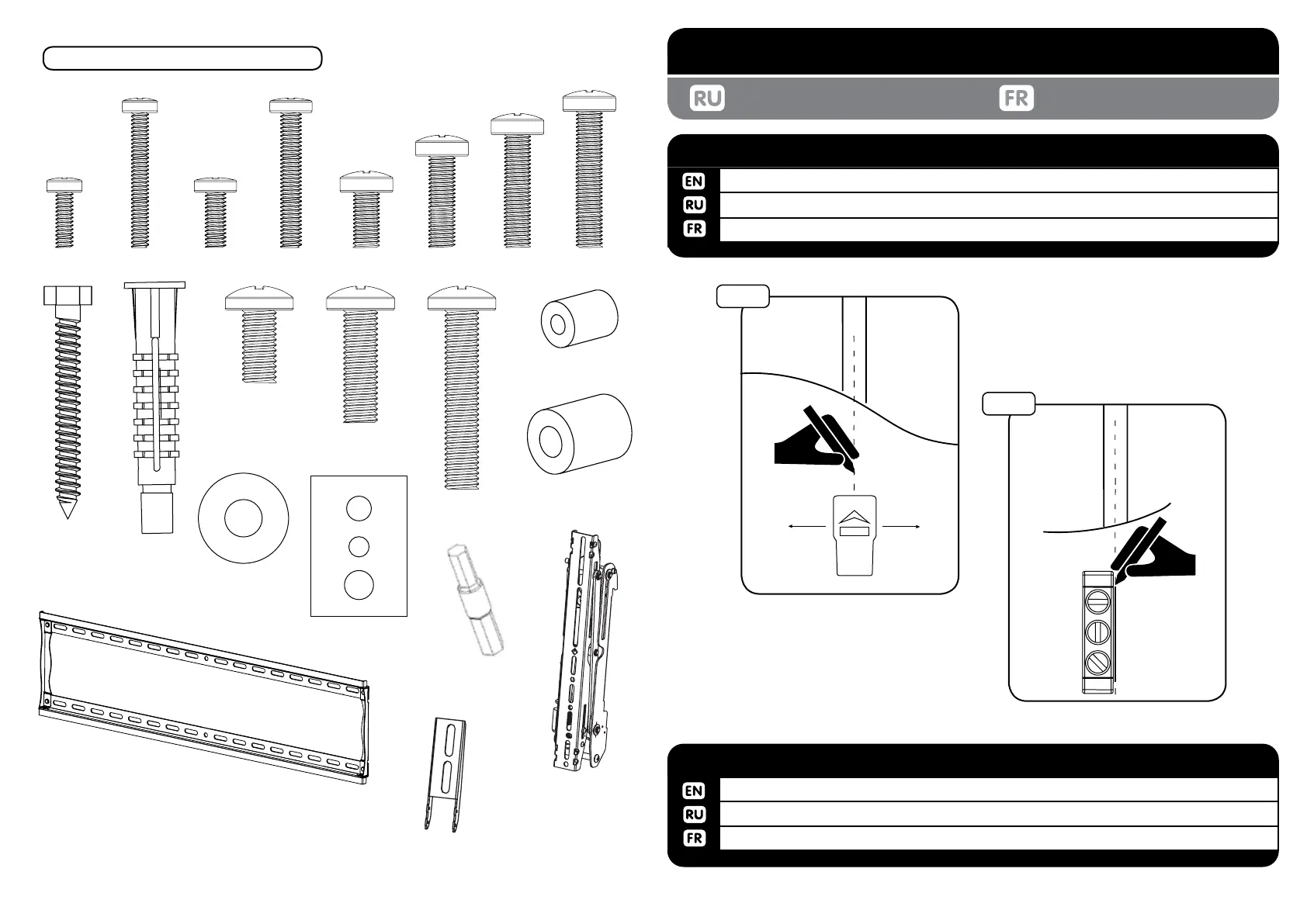

Using stud nder locate centers of 2 studs
Используйте инструмент, чтобы найти центр деревянной стойки.
Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.
WOOD STUD INSTALLATION
1a-1
1a-1
1a-2
Using level draw a vertical line at stud center.
Используйте уровень, чтобы нарисовать вертикальную линию по центру стойки.
Utilisez un niveau et tracez une ligne verticale au centre du montant.
WOOD STUD INSTALLATION1a-2
E(2)
C(1)
M4 / M5 Spacer
R (4)
M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4)
M6 x 12mm
J (4)
M6 x 20mm
K (4)
M6 x 25mm
L (4)
M6 x 30mm
M(4)
M8 x 16mm
N (4)
M8 x 25mm
O (4)
M5 x 12mm
H (20)
M4 x 30mm
G(4)
M8 Washer
U (14)
Multiwasher
V (4)
8mm x 65mm
A (6)
B (6)
5mm adapter
(1)
Extension Brackets
(4)
VWP46 Package Contents
To Next Page
