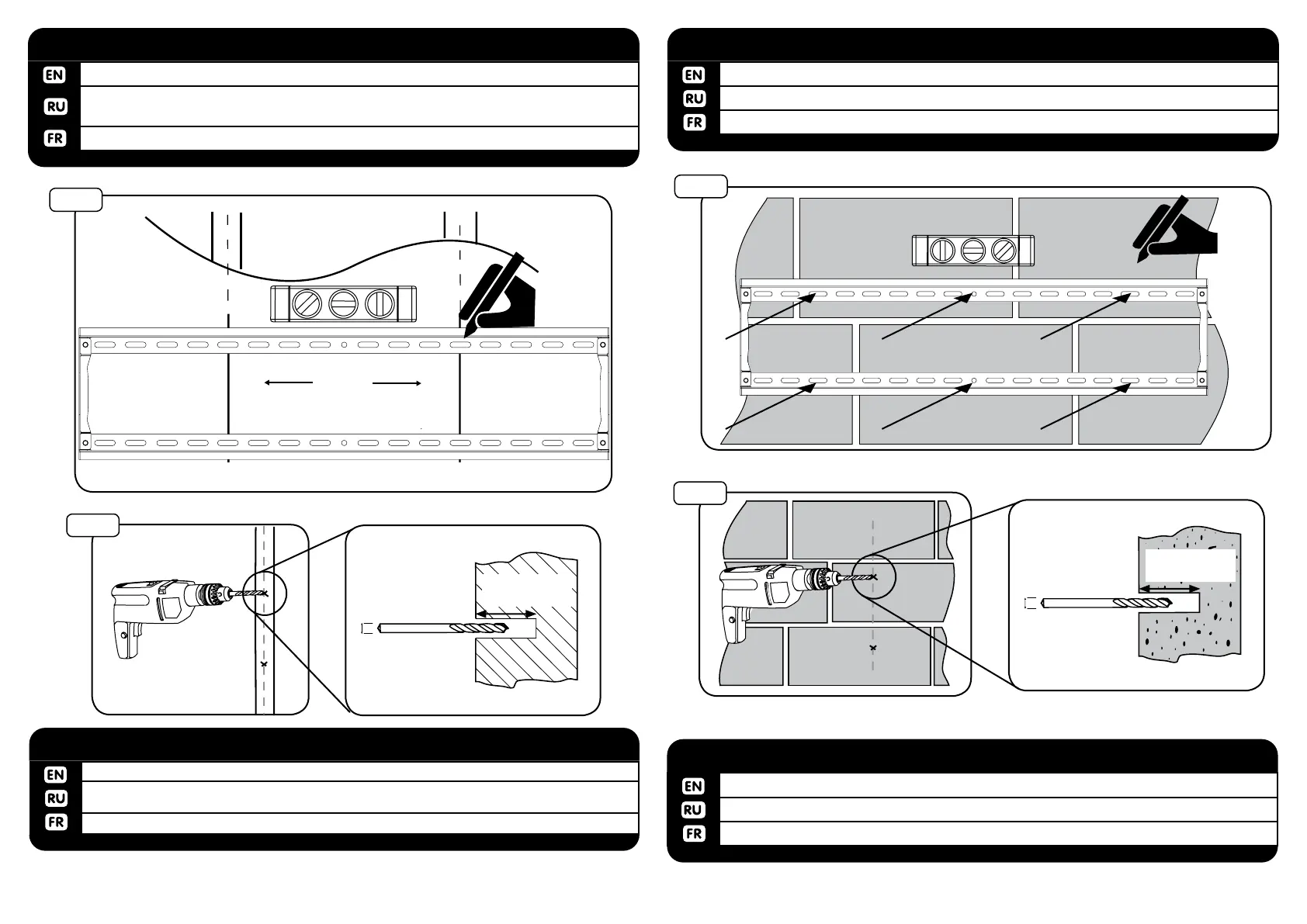

Level wall plate, then mark 6 hole locations.
Используйте уровеньБ чтобы удержать крепление ровно на стене. Отметить расположение 6ти отверстий.
Niveau de la plaque murale, puis marquer l’emplacement des 6 trous.
MASONRY BLOCK & CONCRETE INSTALLATION
1b-1
1b-2
drill depth
65mm / 2.5”
drill diameter
11mm
7/16”
Use 11 mm-7/16“ drill bit to drill 65mm - 2.5” holes on marks.
Используйте 11мм - 7/16“ сверло, чтобы высверлить отверстия 65 мм / 2.5” глубины по меткам.
Utilisez un
11 mm-7/16“
bits de forage pour percer 65mm - 2.5” po.
1b-2
MASONRY BLOCK & CONCRETE INSTALLATION
1a-4
drill depth
65mm / 2.5”
drill diameter
6mm
7/32”
Use a 6mm - 7/32” wood bit to make a 65mm - 2.5” hole on marks.
Используйте 6 мм - 7 / 32 “ сверло для дерева, чтобы высверлить отверстие 65 мм / 2.5”
глубины по маркам.
Utilisez un 6mm - 7/32 bits de perçage pour percer des trous 65mm - 2.5”.
WOOD STUD INSTALLATION1a-4
Use wall plate (C) to mark hole location on center line.
Используйте крепление (C), чтобы отметить расположение отверстий.
Utilisez la plaque murale (C) pour marquer l’emplacement des trous dans la ligne médiane.
WOOD STUD INSTALLATION1a-3
1a-3
