VW46-VWP46-0001
2b
Align mount bracket (E) to holes on back of TV. Fasten using supplied hardware with a
screwdriver. Hand tools only.
Выровняйте кронштейны (E) с отверстиями на задней части телевизора. Закрепите
винтами (включены в комплект) с помощью отвертки. Tолько pучные инструменты.
Aligner le support de montage (E) dans les trous à l’arrière du téléviseur. Fixer à l’aide de matériel
fourni avec un tournevis. Outils à main seulement.
.
3-1
ATTACH MOUNT BRACKETS
3-2
Multi-washer
(V)
Screws
(F-M)
3-1
Screws
(N-P)
DO NOT USE
Multi-washer
1b-3
Insert (B) into both holes. Use a hammer to tap in if necessary.
Вставьте (B) в отверстия. С помощью молотка, если необходимо.
Insérer (B) dans les deux trous. Utilisez un marteau pour enfoncer dans le cas échéant.
1b-3

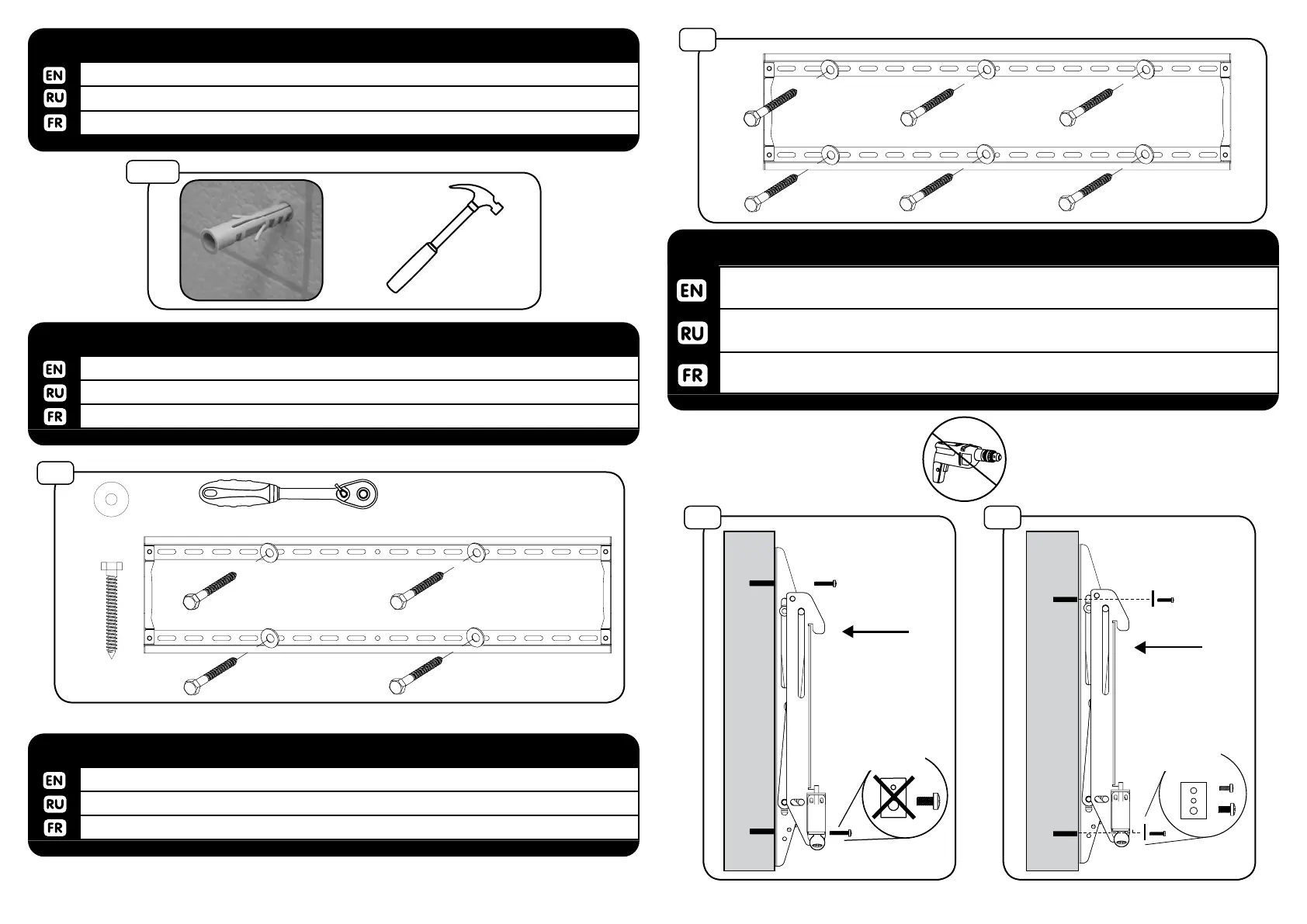

MASONRY BLOCK & CONCRETE INSTALLATION
B
2a
8mm x 65mm
A
Washer
U
Fasten wall plate to wall using screw (A) and washer (U).
Прикрепите настенное крепление к стене с помощью винтов (А) и шаиб (U).
Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).
INSTALL WALL PLATE-WOOD STUD2a
Fasten wall plate to wall using screw (A) and washer (U).
Прикрепите настенное крепление к стене с помощью винтов (А) и шаиб (U).
Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).
INSTALL WALL PLATE-MASONRY2b
