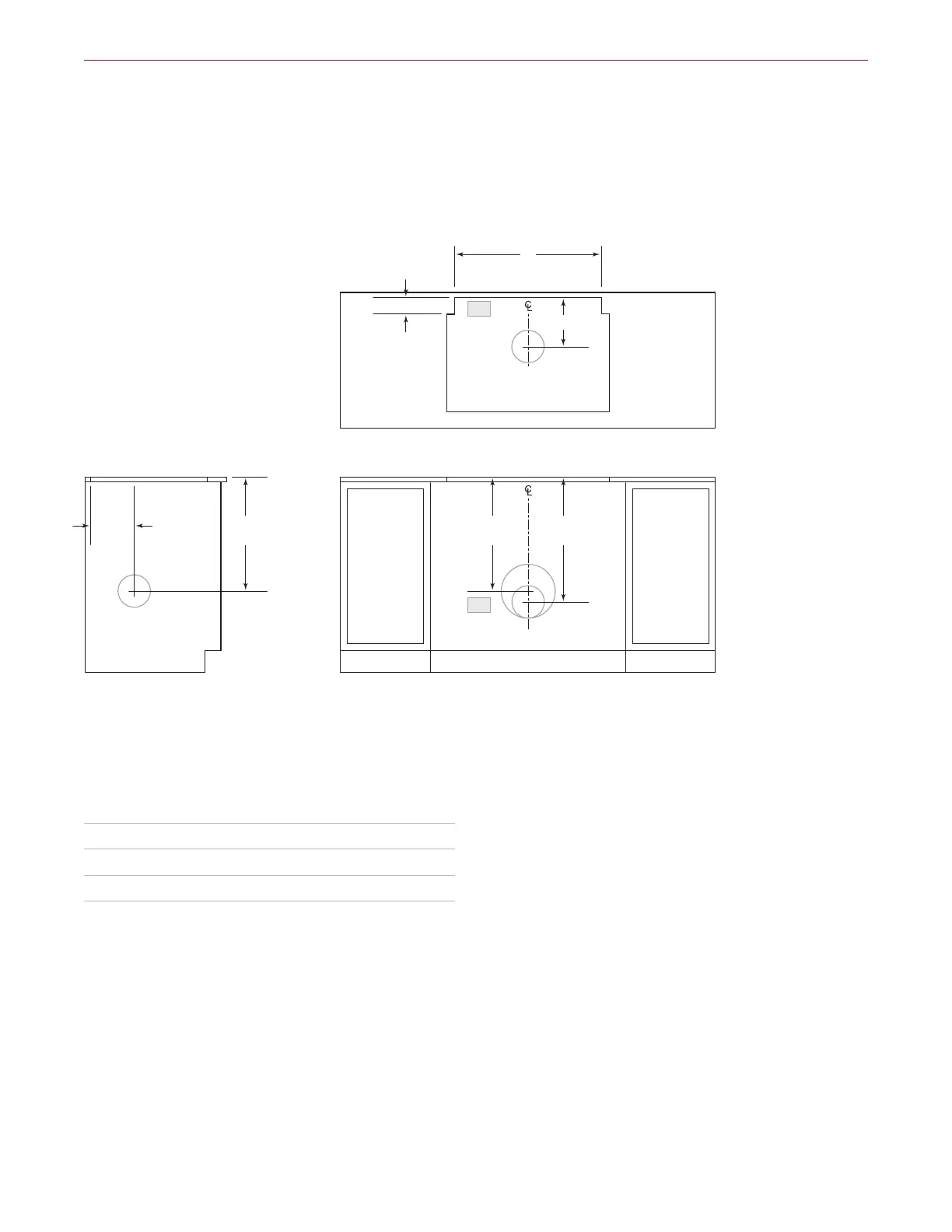

VISTA FRONTALVISTA LATERAL
*6" (152) detrás del recorte del mostrador cuando el extractor interno está montado en la parte posterior.
NOTA: extractor interno 6" (152) para descarga alrededor, a los lados, en la parte posterior o en la parte inferior. Extractor en línea y remoto
10" (254) para descarga alrededor o en la parte posterior. La línea central indica el centro del recorte del ventilador de tiro descendente.
21
1
/4"
(540)
21
1
/4"
(540)
8
1
/4"
(210)*
RECORTE PARA ESTUFA
2
11
/16" (68)
VISTA SUPERIOR
23
3
/8"
(594)
8
1
/4" (210)*
W
ANCHURA DEL RECORTE
PARA EL VENTILADOR
DE TIRO DESCENDENTE
E
Ventilador de tiro descendente
INSTALACIÓN CON COCINERO INSTALADO ESTÁNDAR
ANCHURA DEL RECORTE W
DD30 27⁄" (699)
DD36 33⁄" (851)
DD45 39⁄" (1003)
Especificaciones
