Installation
SOUFFLERIE EN LIGNE/À DISTANCE
1 Insérez l´alimentation électrique (Romex
®
) de la
souerie en ligne ou à distance dans l´ouverture
de l´aspiration descendante et fixez au moyen d´un
cordon approuvé comme réducteur de tension.
2 Reliez le fil chaud au brun, le fil neutre au bleu et la
mise à la terre au vert. Reportez-vous à l´illustration
ci-dessous.
COUVERCLE
DU CÂBLAGE
MISE À
LA TERRE
BLEU
BRUN
NEUTRE
DE
SOUFFLEUR
POUR
RECEPTACLE
DE CORDON
CHAUD

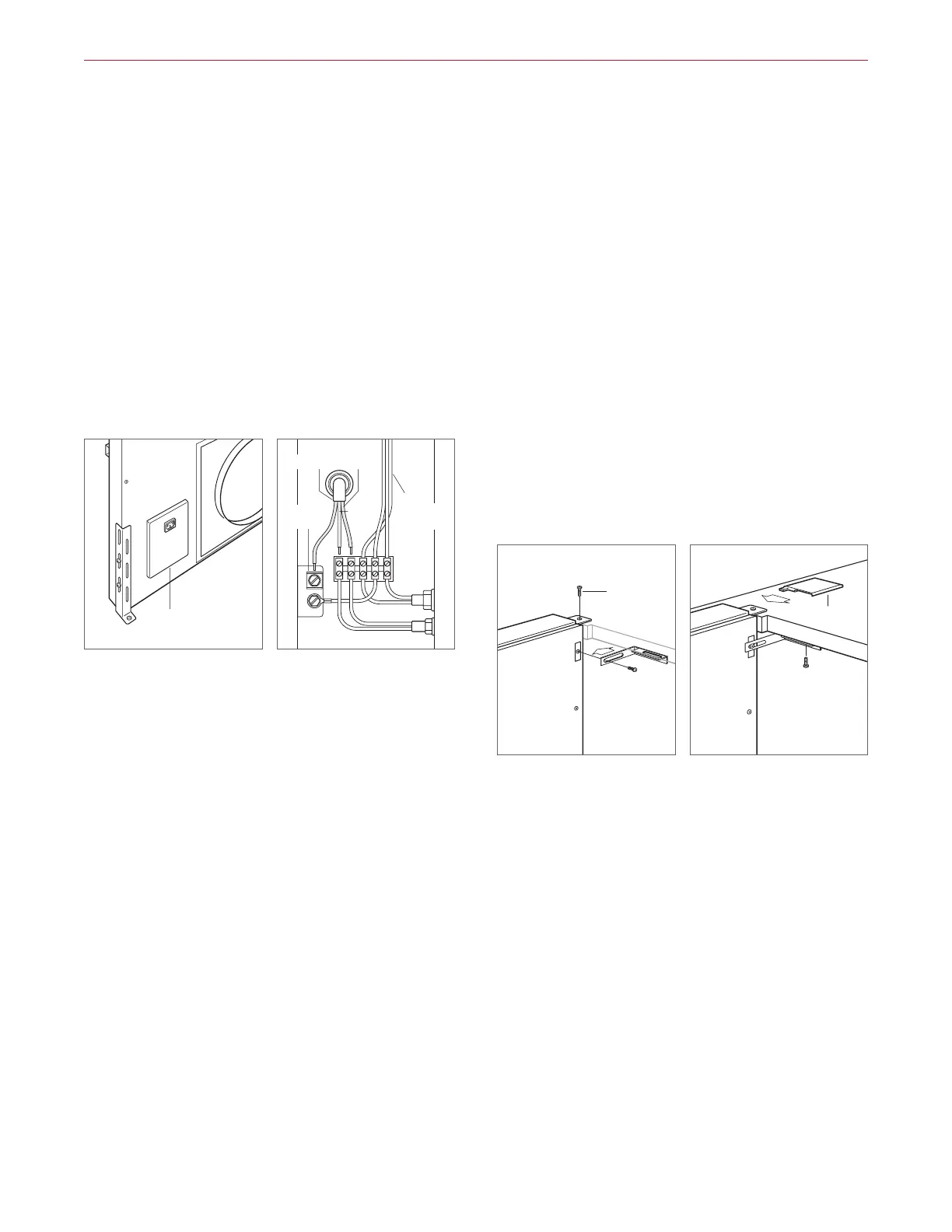

Emplacement du câblage Câblage de la souerie en
ligne/à distance
MONTAGE SUR UN COMPTOIR
Placez l´aspiration descendante dans l´ouverture, puis
fixez les supports inférieurs à la base de l´armoire au
moyen des vis à bois fournies. Une fois les supports fixés,
serrez les vis du support inférieur existant. Reportez-vous à
l´illustration ci-dessous.
Fixez les supports de montage supérieurs au comptoir au
moyen des vis à bois fournies. Pour les comptoirs à surface
solide, de la silicone peut être utilisée, mais elle n´est pas
fournie.
Une fois le dessus fixé, installez les supports de dessous du
comptoir au moyen des vis fournies, puis installez les cou-
vercles latéraux. Reportez-vous à l´illustration ci-dessous.
VIS DE
MONTAGE
COUVERCLE
Montage sur le comptoir Installation du couvercle
