22
E S P E C I F I C A C I O N E S D E L A INSTA L AC I Ó N

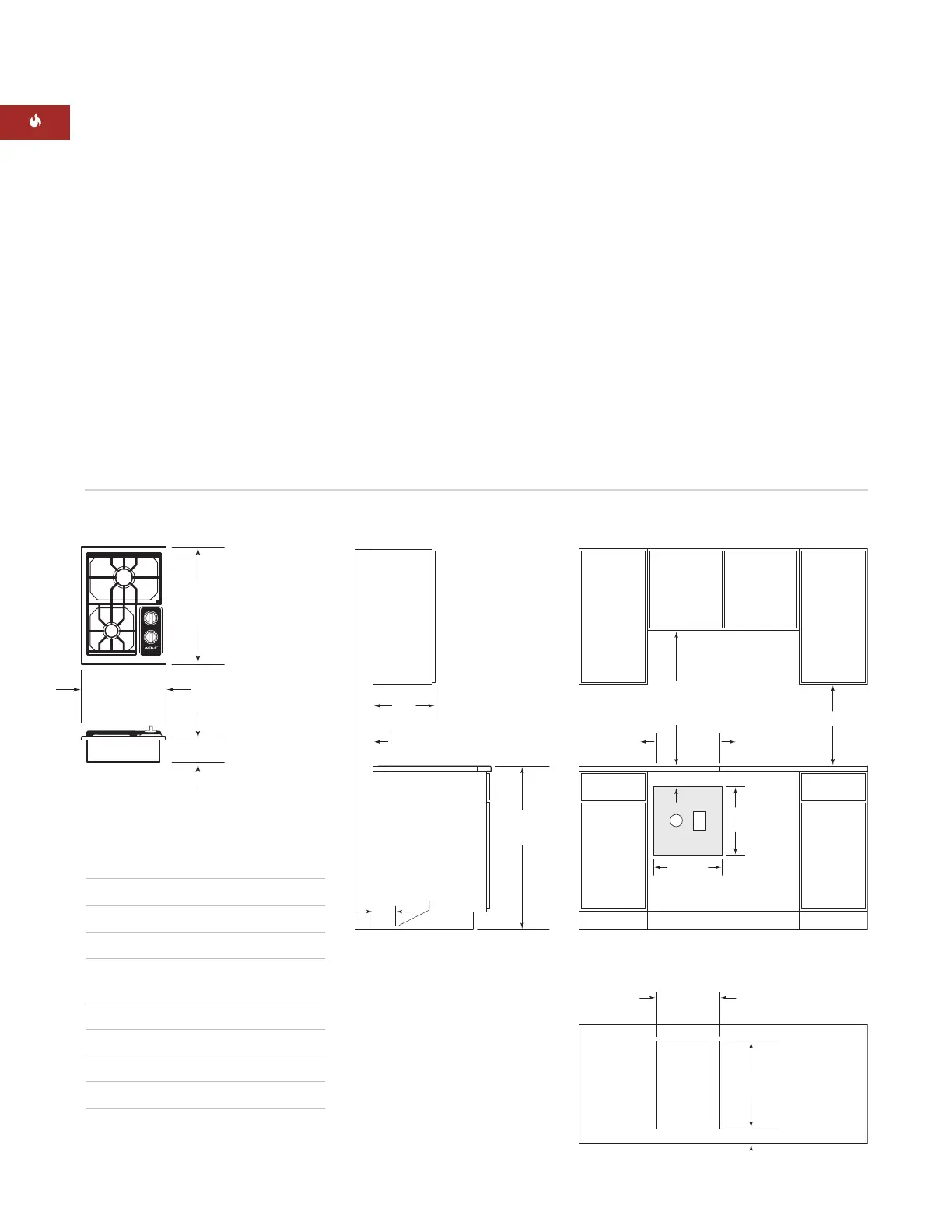

Las ilustraciones que se muestran a continuación
proporcionan las medidas totales, las medidas de
corte de la encimera y las especificaciones de insta-
lación que corresponden al modelo ICBCT15G.
Para el modelo ICBCT15G, el servicio de gas debe
suministrarse a través del suelo si la placa no se ha
instalado encima de un horno. Consulte la ilustración
para obtener información específica sobre la colo-
cación de la toma de gas y de electricidad.
914 mm
DEL SUELO A
LA ENCIMERA
762 mm mín.
ENCIMERA HASTA
LOS MATERIALES
INFLAMABLES
CONSULTAR CORTE DE
LA ENCIMERA A CONT.
356 mm
ANCHO DE
CORTE
CORTE DE LA ENCIMERA
FRONTAL
489 mm
FONDO DE
CORTE
64 mm mín.
178 mm HASTA
LOS MATERIALES
INFLAMABLES*
178 mm HASTA
LOS MATERIALES
INFLAMABLES*
ARMARIO
LATERAL
330 mm
máx.
*Espacio de separación mínimo desde el corte de la superficie de cocción hasta los materiales inflamables hasta un máximo
de 457 mm sobre la encimera.
NOTA: la instalación detallada permite montar dos módulos de 381 mm contiguos.
E
381 mm
381
mm
102 mm
457 mm mín.
127
mm
LA UBICACIÓN DE LA TOMA
ELÉCTRICA Y DE GAS SE
EXTIENDE EN EL SUELO
G
64
mm*
PLACAS DE GAS D E W O L F
Medidas totales
381 mm
ANCHURA TOTAL
5
33 mm
FONDO
T
OTAL
102 mm
M O D E L O I C B C T 1 5 G
M E D I D A S
Anchura total 381 mm
Altura total 102 mm
Fondo total 533 mm
Anchura del armario
recomendada 838 mm
Fondo mínimo del armario 578 mm
Espacio mínimo de altura 102 mm
Ancho del corte 356 mm
Fondo del corte 489 mm
Las dimensiones de la unidad pueden
variar
±
3 mm.
E S P E C I F I C A C I O N E S D E L A I N S TA L AC I Ó N – M O D E L O I C B C T 1 5 G
NOTA IMPORTANTE: Cuando instale varias placas
juntas, consulte las dimensiones de corte de la
encimera en la página 25.
