Wolf ICBCT15G/S - Page 24

102 mm
E
G
457 mm mín.
914 mm
DEL SUELO A
LA ENCIMERA
762 mm mín.
E
NCIMERA HASTA
LOS MATERIALES
INFLAMABLES
914 mm APERTURA DEL HORNO
254 mm
89 mm
CONSULTAR CORTE DE
LA ENCIMERA A CONT.
889 mm
APERTRA DE CORTE
CORTE DE LA ENCIMERA
PARTE DELANTERA
489 mm
FONDO
DE CORTE
64 mm mín.
229 mm HASTA
LOS MATERIALES
INFLAMABLES
*
229 mm HASTA
LOS MATERIALES
INFLAMABLES
*
ARMARIO
LATERAL
330 mm
máx.
*Espacio de separación mínimo desde el corte de la superficie de cocción hasta los materiales inflamables hasta un máximo
de 457 mm sobre la encimera.
NOTA: la ubicación de la toma eléctrica y de gas solo se aplica a una instalación con horno empotrable.
64
mm*
24
PLACAS DE GAS D E W O L F
E S P E C I F I C A C I O N E S D E L A
INSTA L AC I Ó N
Las ilustraciones que se muestran a continuación
proporcionan las medidas totales, las medidas de
corte de la encimera y las especificaciones de insta-
lación que corresponden al modelo ICBCT36G.
NOTA IMPORTANTE: Para la instalación del modelo
ICBCT36G se recomienda utilizar armarios con un
ancho de 991 mm.
Se puede instalar un horno integrable sencillo de
914 mm debajo del modelo ICBCT36G. Para esta
instalación, a menos que vaya a utilizar armarios
con un fondo superior a 610 mm, se recomienda que
la toma eléctrica y de gas se coloque en un armario
base situado a la derecha del horno. Consulte las
instrucciones de instalación que se proporcionan con
el horno integrable para obtener más información.
Si instala el modelo ICBCT36G encima de los
armarios, la colocación de la toma eléctrica y de gas
no es importante. Es necesario colocar una toma de
corriente conectada a tierra a una distancia de 1,2 m
de la parte trasera derecha de la placa.
Cuando instale un horno integrable de 914 mm
debajo de la placa modelo ICBCT36G, se recomienda
que la cavidad del horno tenga un espacio de
197 mm desde el suelo para facilitar la apertura
y cierre de la puerta del horno.
NOTA IMPORTANTE: Cuando instalen varias placas
juntas, consulte las dimensiones de corte de la
encimera en la página 25.

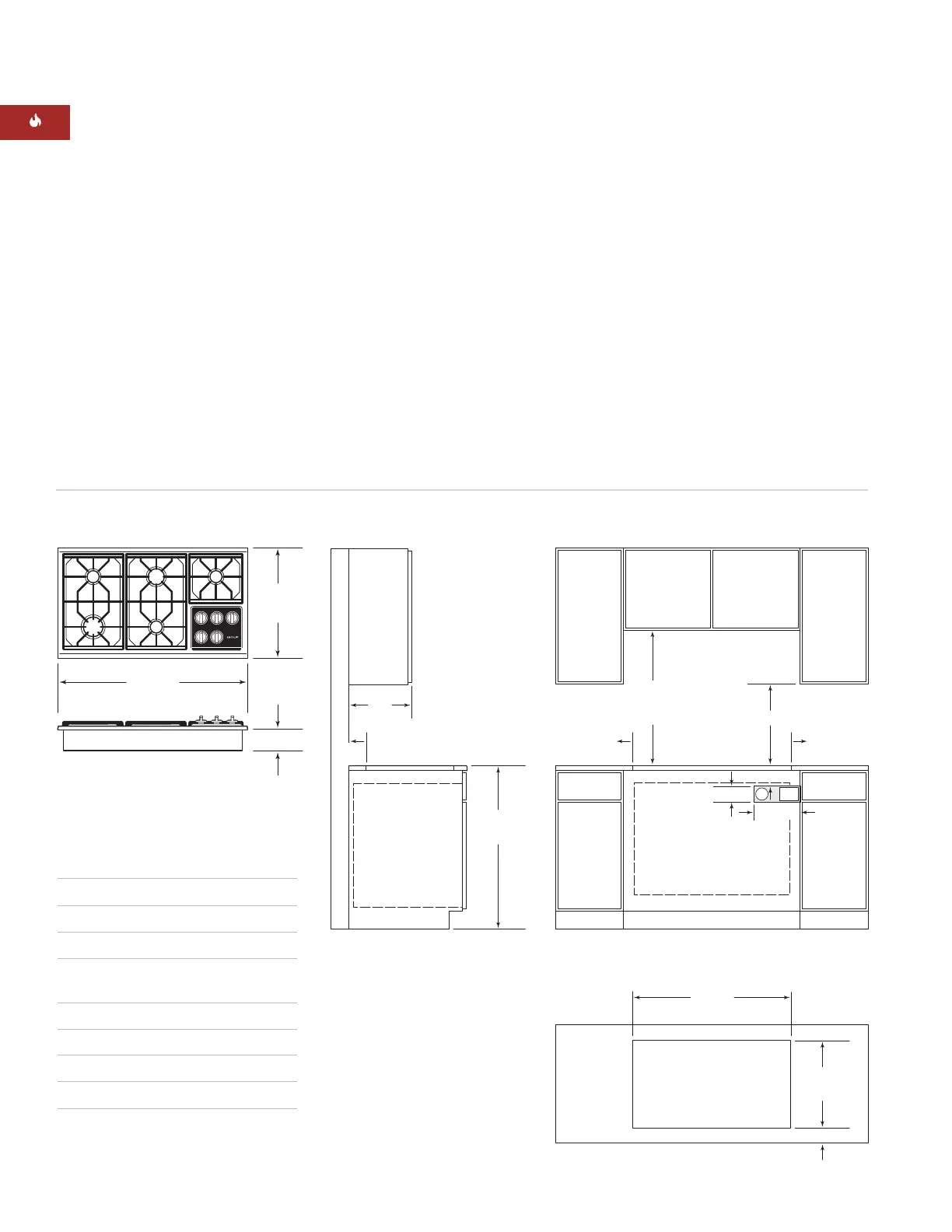

Medidas totales
533 mm
FONDO
TOTAL
914 mm
ANCHURA TOTAL
102 mm
M O D E L O I C B C T 3 6 G
M E D I D A S
Anchura total 914 mm
Altura total 102 mm
Fondo total 533 mm
Anchura del armario
recomendada 991 mm
Fondo mínimo del armario 578 mm
Espacio mínimo de altura 102 mm
Ancho del corte 889 mm
Fondo del corte 489 mm
Las dimensiones de la unidad pueden
variar
±
3 mm.
E S P E C I F I C A C I O N E S D E L A I N S TA L AC I Ó N – M O D E L O I C B C T 3 6 G
