457 mm min.
914 mm
DU SOL
AU PLAN
DE TRAVAIL
762 mm min.
DU PLAN DE TRAVAIL
A
UX MATÉRIAUX
COMBUSTIBLES
762 mm OUVERTURE DU FOUR
102 mm
254 mm
89 mm
E
VOIR LA DÉCOUPE DU
PLAN DE TRAVAIL
CI-DESSOUS
229 mm AUX
MATÉRIAUX
COMBUSTIBLES*
229 mm AUX
MATÉRIAUX
COMBUSTIBLES*
64
mm*
ÉLÉMENT
D
E CUISINE
LATÉRAL
330 mm
max.
737 mm
LARGEUR DE LA DÉCOUPE
DÉCOUPE DU PLAN DE TRAVAIL
AVANT
489 mm
PROFONDEUR
DE LA DÉCOUPE
64 mm min.
*Dégagement minimum de l'ouverture aux matériaux combustibles : jusqu’à 457 mm au-dessus du plan de travail.
REMARQUE : L'emplacement de l'alimentation en gaz et en électricité ne s'applique qu'aux installations avec four encastré.
G
37
I N S T R U C T I O N S D ’ I N S TA L L ATION
Dimensions hors-tout
533 mm
P
ROFONDEUR
H
ORS TOUT
762 mm
LARGEUR HORS TOUT
102 mm

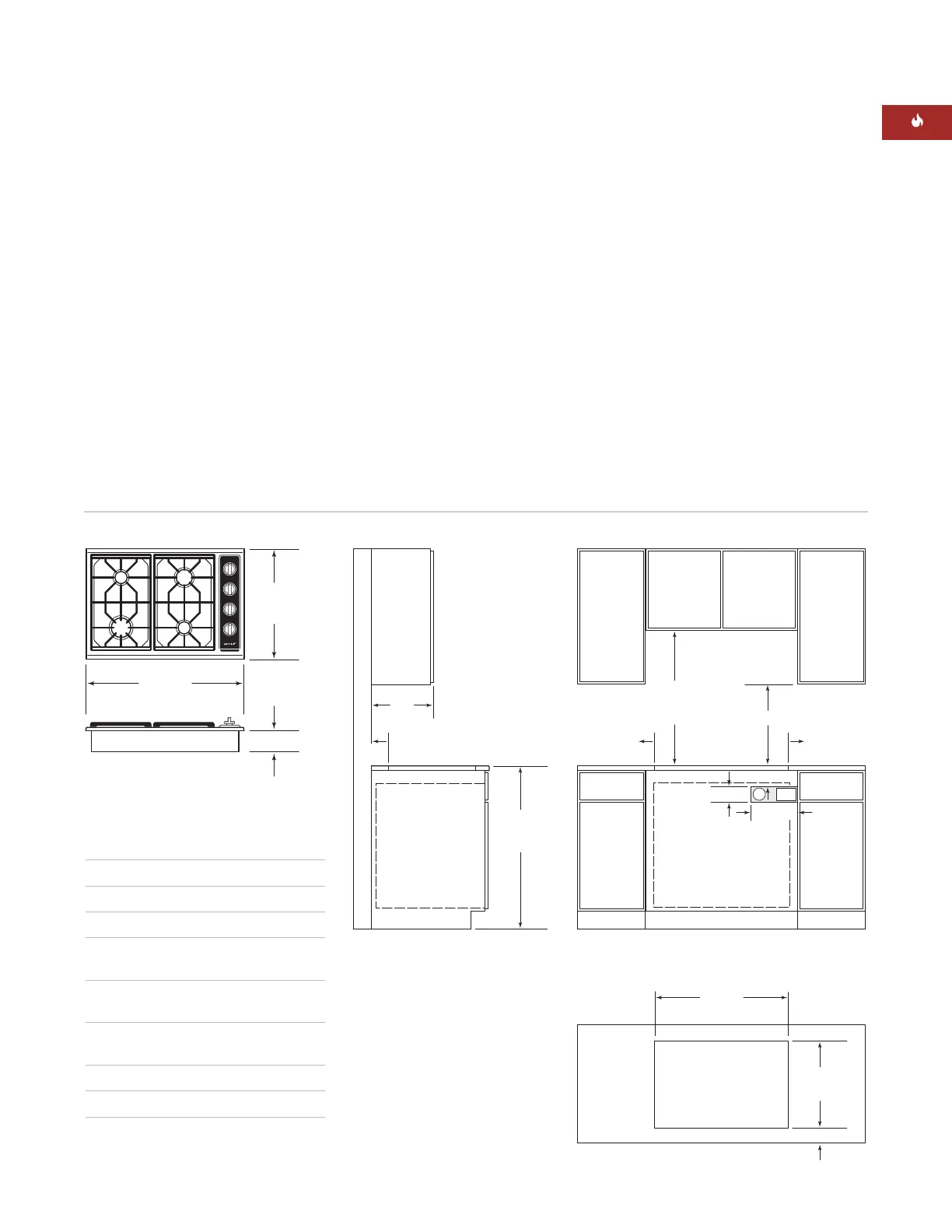

S P E C I F I C AT I O N S D’INSTA L LATIO N
Les illustrations ci-dessous fournissent les dimen-
sions hors tout, les spécifications d’installation et
les dimensions des découpes du plan de travail
pour le modèle ICBCT30G.
REMARQUE IMPORTANTE :
Nous vous recomman-
dons les éléments de cuisine d’une largeur de
838 mm pour l’installation du modèle ICBCT30G.
Vous pouvez installer un four encastrable simple Wolf
de 762 mm sous le modèle ICBCT30G. Dans ce cas
d’installation, sauf si vous utilisez des éléments de
cuisine d’une profondeur supérieure à 610 mm, il est
recommandé de placer l’alimentation en électricité et
en gaz dans l’élément de cuisine inférieur, à droite du
four. Reportez-vous aux instructions d’installation
fournies avec le four encastré pour obtenir des spéci-
fications supplémentaires.
Si le modèle ICBCT30G est installé au-dessus des
éléments de cuisine, l’emplacement des branche-
ments du gaz et de l’électricité n’est pas crucial. Une
prise électrique mise à la terre doit être placée à une
distance maximum de 1,2 m du côté arrière droit de
la plaque de cuisson.
REMARQUE IMPORTANTE :
Si de multiples plaques
de cuisson sont installées côte à côte, reportez-vous à
la page 39 pour obtenir les dimensions des découpes
du plan de travail.
M O D E L E I C B C T 3 0 G
D I M E N S I O N S
Largeur hors tout 762 mm
Hauteur hors tout 102 mm
Profondeur hors tout 533 mm
Largeur d’élément
de cuisine recommandée 838 mm
Profondeur minimum
de l’élément de cuisine 578 mm
Dégagement minimum
en hauteur 102 mm
Largeur de la découpe 737 mm
Profondeur de la découpe 489 mm
Les dimensions de l’appareil
peuvent varier de
±
3 mm.
S P E C I F I C AT I O N S D’INSTALLATION – M O D E L E I C B C T 3 0 G
