38
PLAQUES DE CU I S S O N AU GAZ W O L F
S P E C I F I C AT I O N S D’INSTA L LATIO N

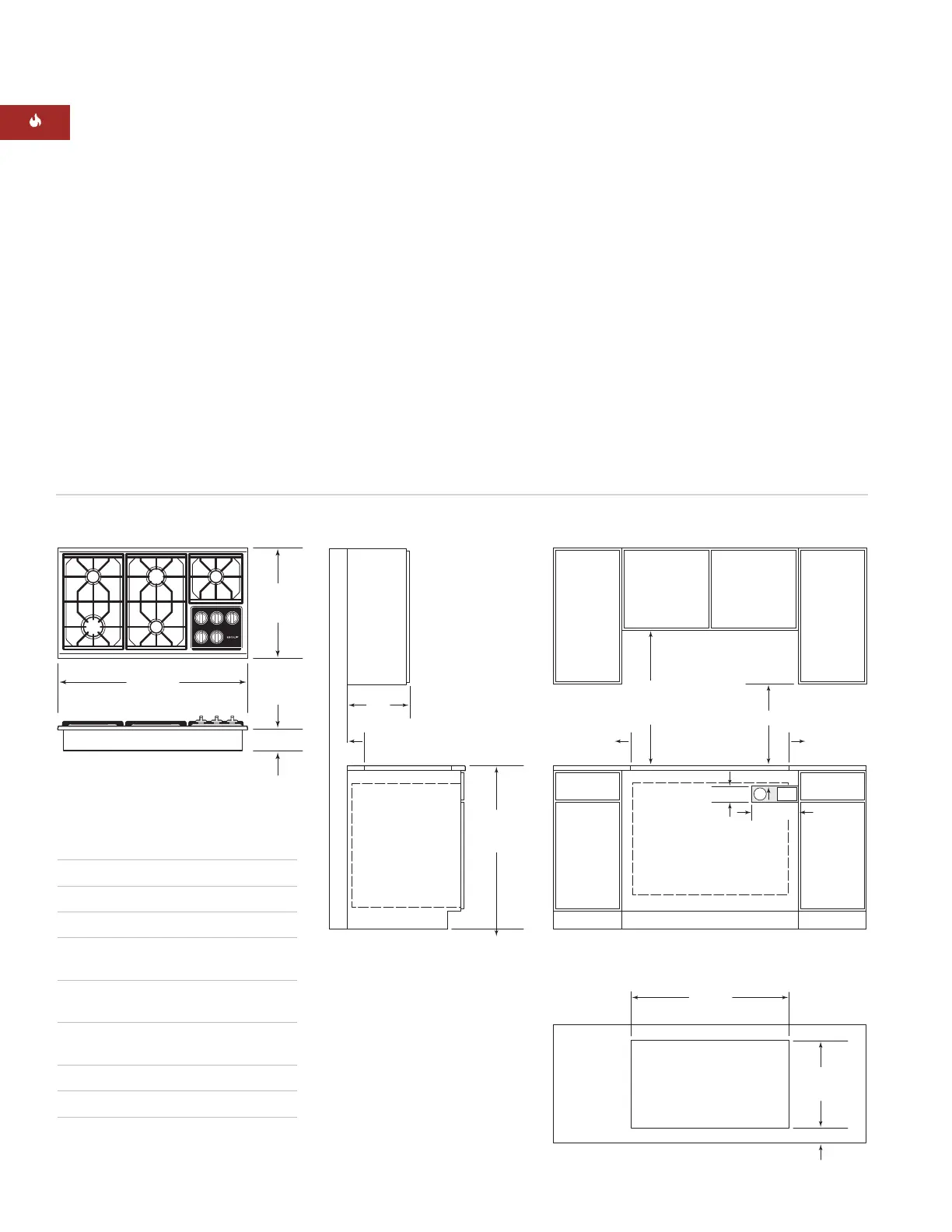

Les illustrations ci-dessous fournissent les dimen-
sions hors tout, les spécifications d’installation et les
dimensions des découpes du plan de travail pour le
modèle ICBCT36G.
REMARQUE IMPORTANTE : Nous vous recomman-
dons les éléments de cuisine d’une largeur de
991 mm pour l’installation du modèle ICBCT36G.
Vous pouvez installer un four encastrable Wolf de
914 mm sous le modèle ICBCT36G. Dans ce cas
d’installation, sauf si vous utilisez des éléments de
cuisine d’une profondeur supérieure à 610 mm, il est
recommandé de placer l’alimentation en électricité
et en gaz dans l’élément de cuisine inférieur, à droite
du four. Reportez-vous aux instructions d’installation
fournies avec le four encastré pour obtenir des
spécifications supplémentaires.
Si le modèle ICBCT36G est installé au-dessus des
éléments de cuisine, l’emplacement des branche-
ments du gaz et de l’électricité n’est pas crucial. Une
prise électrique mise à la terre doit être placée à une
distance maximum de 1,2 m du côté arrière droit de
la plaque de cuisson.
Dans le cas de l’installation d’un four encastré de
914 mm sous le modèle ICBCT36G, nous recomman-
dons une ouverture de four de 197 mm à partir du
sol pour faciliter l’utilisation de la porte du four.
REMARQUE IMPORTANTE : Si de multiples plaques
de cuisson sont installées côte à côte, reportez-vous
à la page 39 pour obtenir les dimensions des
découpes du plan de travail.
102 mm
E
G
457 mm min.
914 mm
DU SOL
AU PLAN
DE TRAVAIL
762 mm min.
D
U PLAN DE TRAVAIL
AUX MATÉRIAUX
COMBUSTIBLES
914 mm OUVERTURE DU FOUR
254 mm
89 mm
VOIR LA DÉCOUPE
DU PLAN DE TRAVAIL
CI-DESSOUS
889 mm
LARGEUR DE LA DÉCOUPE
DÉCOUPE DU PLAN DE TRAVAIL
AVANT
489 mm
PROFONDEUR
DE LA DÉCOUPE
64 mm min.
229 mm AUX
MATÉRIAUX
COMBUSTIBLES*
229 mm AUX
MATÉRIAUX
COMBUSTIBLES*
ÉLÉMENT
DE CUISINE
LATÉRAL
330 mm
max.
*Dégagement minimum de l'ouverture aux matériaux combustibles : jusqu’à 457 mm au-dessus du plan de travail.
REMARQUE : L'emplacement de l'alimentation en gaz et en électricité ne s'applique qu'aux installations avec four encastré.
64
mm*
Dimensions hors-tout
5
33 mm
P
ROFONDEUR
HORS TOUT
914 mm
LARGEUR HORS TOUT
102 mm
M O D E L E I C B C T 3 6 G
D I M E N S I O N S
Largeur hors tout 914 mm
Hauteur hors tout 102 mm
Profondeur hors tout 533 mm
Largeur d’élément
de cuisine recommandée 991 mm
Profondeur minimum
de l’élément de cuisine 578 mm
Dégagement minimum
en hauteur 102 mm
Largeur de la découpe 889 mm
Profondeur de la découpe 489 mm
Les dimensions de l’appareil peuvent varier
de
±
3 mm.
S P E C I F I C AT I O N S D’INSTALLATION – M O D E L E I C B C T 3 6 G
