50
S P E C I F I C H E P E R L’INSTA L L A ZI O N E

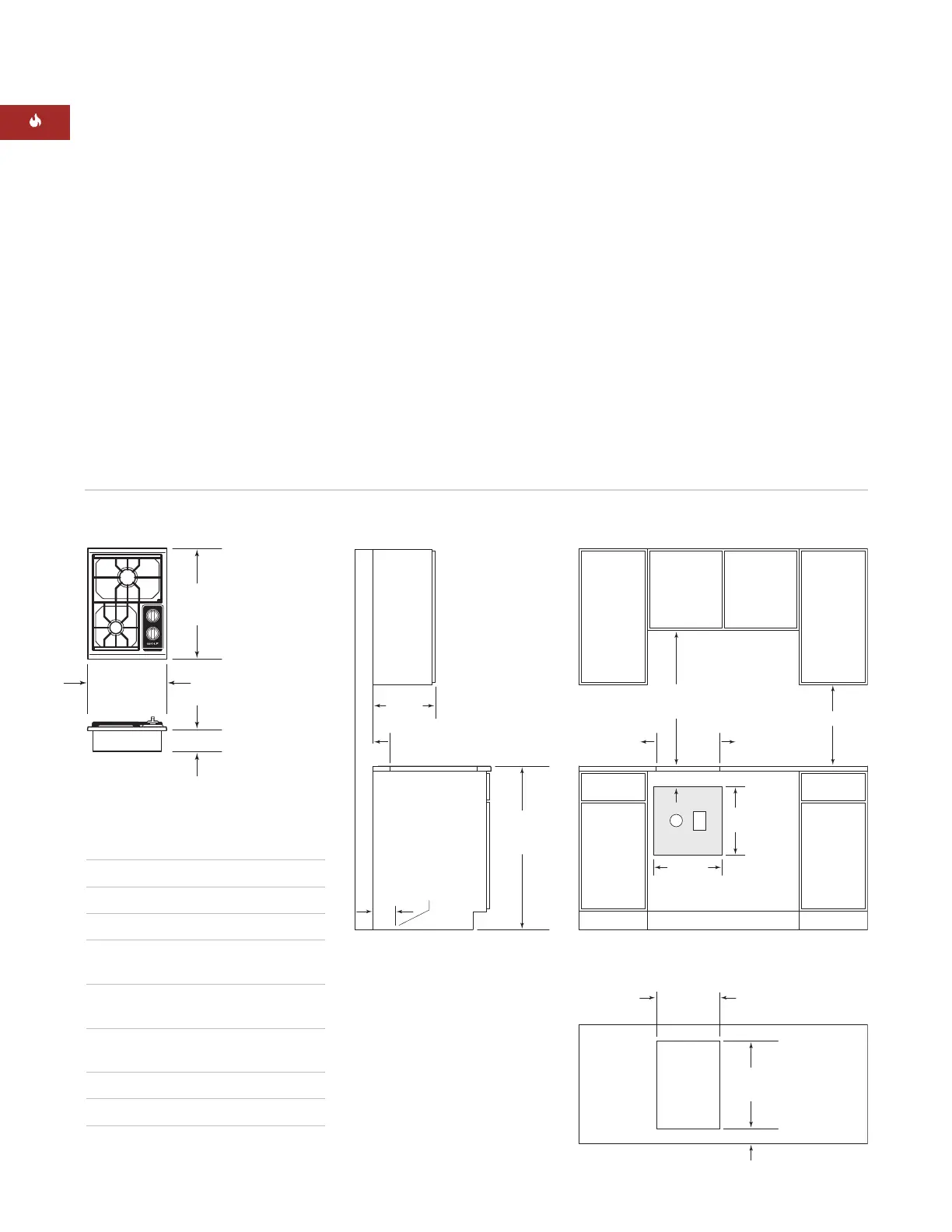

Le illustrazioni di cui sotto indicano le dimensioni
generali, le specifiche per l’installazione ed il vano
incasso per il piano di lavoro per il modello
ICBCT15G.
Per il modello ICBCT15G, se il piano cottura non
viene installato su un forno, il gas può essere erogato
attraverso il pavimento. Consultare l’illustrazione per
dettagli sulla posizione dell’allacciamento di gas ed
elettrico.
DAL PAVIMENTO
AL PIANO
DI LAVORO
914 mm
762 mm min
DAL PIANO DI LAVORO
A MATERIALI COMBUSTIBILI
VEDERE IL VANO INCASSO
DEL RIPIANO DI CUI SOTTO
356 mm
LARGHEZZA
VANO INCASSO
VANO DI INCASSO
DEL PIANO DI LAVORO
ANTERIORE
489 mm
PROFONDITÀ
VANO INCASSO
64 mm min
A MATERIALE
COMBUSTIBILE
178 mm*
A MATERIALE
COMBUSTIBILE
178 mm*
M
OBILE
LATERALE
330 mm
max
*Spazio minimo dal vano incasso del piano di cottura a materiali combustibili fino a 457 mm al di sopra del piano di lavoro.
NOTA: l’applicazione mostrata consente l’installazione di due moduli da 381 mm affiancati.
E
381 mm
381
mm
102 mm
457 mm min
127
mm
LA POSIZIONE DEL TUBO
DEL GAS E DEL CAVO
ELETTRICO SI ESTENDE
SUL PAVIMENTO
G
64
mm*
PIANI COTTURA A GA S W O L F
Dimensioni generali
381 mm
LARGHEZZA
TOTALE
533 mm
PROFONDITÀ
TOTALE
102 mm
M O D E L L O I C B C T 1 5 G -
D I M E N S I O N I
Larghezza totale 381 mm
Altezza totale 102 mm
Profondità totale 533 mm
Larghezza pensile
consigliata 838 mm
Profondità minima
del mobile 578 mm
Spazio libero minimo
in altezza 102 mm
Larghezza sfinestratura 356 mm
Profondità sfinestratura 489 mm
Le dimensioni delle unità potrebbero variare
fino
±
a 3 mm.
S P E C I F I C H E P E R L’ I N S TA L L A Z I O N E – M O D E L L O I C B C T 1 5 G
NOTA IMPORTANTE:
se si installano più unità
sul piano di cottura parallelamente, consultare le
dimensioni per la sfinestratura del piano di lavoro
a pagina 53.
