457 mm min
DAL PAVIMENTO
AL PIANO
DI LAVORO
914 mm
DAL PIANO DI
LAVORO A MATERIALI
C
OMBUSTIBILI
762 mm min
762 mm INCASO DI FORNO
102 mm
254 mm
89 mm
E
VEDERE IL VANO
INCASSO DEL RIPIANO
DI CUI SOTTO
A MATERIALE
COMBUSTIBILE
229 mm*
A MATERIALE
COMBUSTIBILE
229 mm*
64
mm*
MOBILE
LATERALE
330 mm
max
737 mm
LARGHEZZA VANO INCASSO
VANO DI INCASSO DEL PIANO DI LAVORO
ANTERIORE
489 mm
PROFONDITÀ
VANO
INCASSO
64 mm min
*Spazio minimo dal vano incasso del piano di cottura a materiali combustibili fino a 457 mm al di sopra del piano di lavoro.
NOTA: la posizione della presa elettrica e del rubinetto del gas è relativa esclusivamente alle installazioni con forno da incasso.
G
51
I S T R U Z I O N I P E R L’INS TA LL A Z I O N E

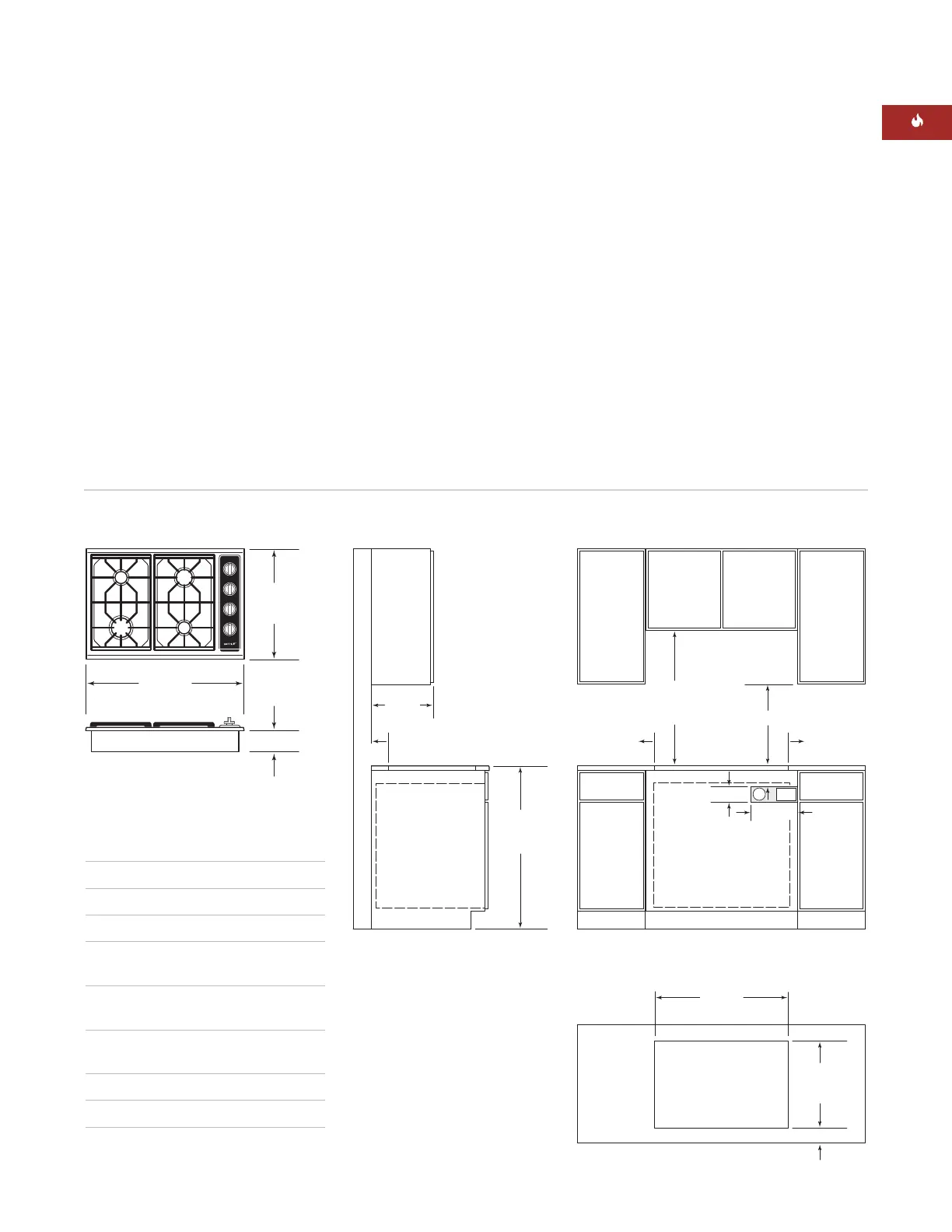

Dimensioni generali
5
33 mm
PROFONDITÀ
TOTALE
762 mm
LARGHEZZA TOTALE
102 mm
S P E C I F I C H E P E R L’INSTA L L A ZI O N E
Le illustrazioni di cui sotto indicano le dimensioni
generali, le specifiche per l’installazione ed il vano
incasso per il piano di lavoro per il modello
ICBCT30G.
NOTA IMPORTANTE:
per l’installazione del modello
ICBCT30G si consigliano pensili larghi 838 mm.
Sotto il modello ICBCT30G è possibile installare un
forno built-in singolo Wolf da 762 mm. Per questa
installazione, a meno che non si faccia uso di pensili
più profondi di 610 mm, si consiglia di effettuare l’al-
lacciamento elettrico e del gas nel pensile di base a
destra del forno. Consultare le istruzioni per l’instal-
lazione in dotazione al forno per ulteriori specifiche.
Se il modello ICBCT30G viene installato sopra i
pensili, l’allacciamento elettrico e del gas non è
critico. Installare una presa con messa a terra entro
1,2 m del lato posteriore destro del piano di cottura.
NOTA IMPORTANTE:
se si installano più unità
sul piano di cottura parallelamente, consultare le
dimensioni per la sfinestratura del piano di lavoro
a pagina 53.
M O D E L L O I C B C T 3 0 G -
D I M E N S I O N I
Larghezza totale 762 mm
Altezza totale 102 mm
Profondità totale 533 mm
Larghezza pensile
consigliata 838 mm
Profondità minima
del mobile 578 mm
Spazio libero minimo
in altezza 102 mm
Larghezza sfinestratura 737 mm
Profondità sfinestratura 489 mm
Le dimensioni delle unità potrebbero variare
fino
±
a 3 mm.
S P E C I F I C H E P E R L’ I N S TA L L A Z I O N E – M O D E L L O I C B C T 3 0 G
