PIANI COTTURA A GA S W O L F
S P E C I F I C H E P E R
L’ I N STALL A Z I O N E

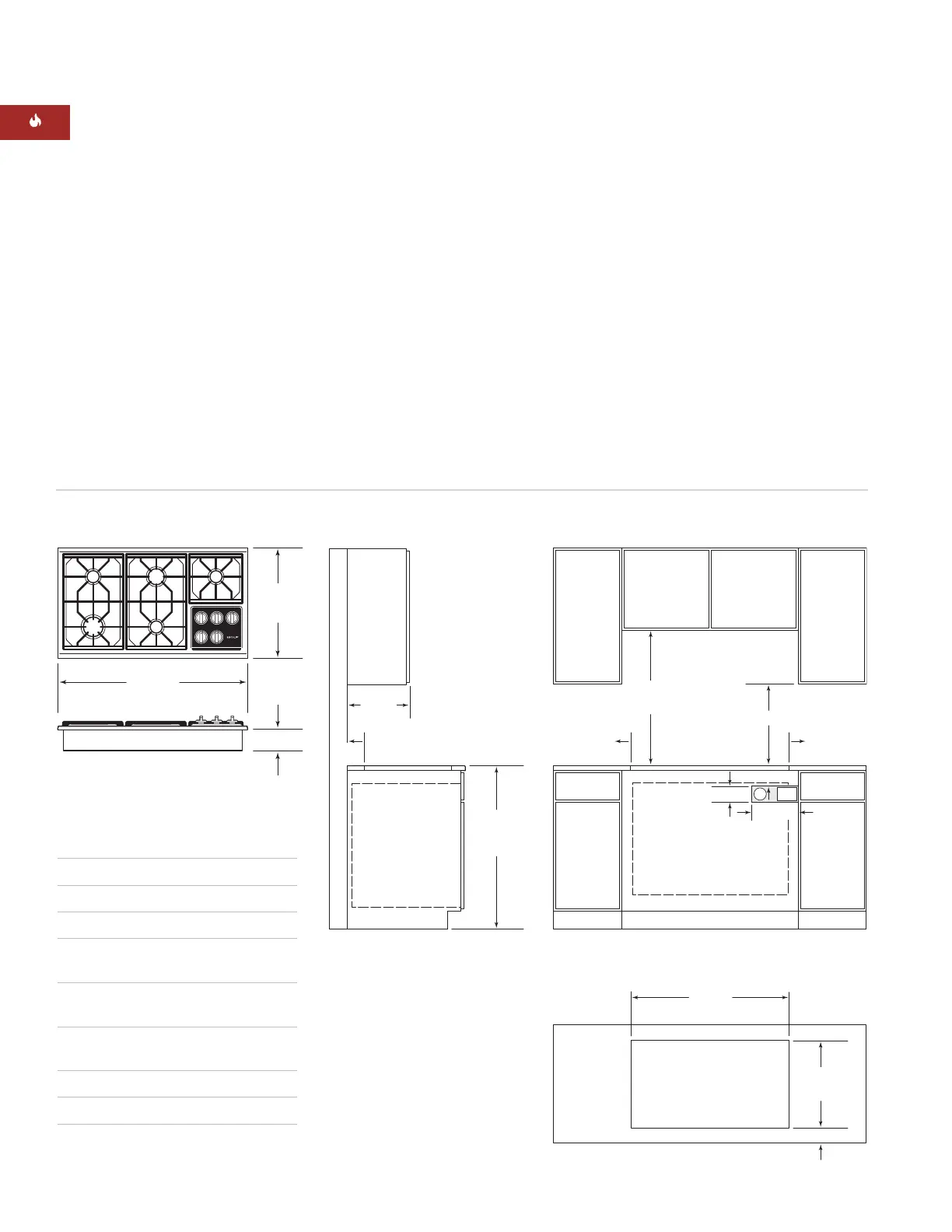

Le illustrazioni di cui sotto indicano le dimensioni
generali, le specifiche per l’installazione ed il vano
incasso per il piano di lavoro per il modello
ICBCT36G.
NOTA IMPORTANTE:
per l’installazione del modello
ICBCT36G si consigliano pensili larghi 991 mm.
Sotto il modello ICBCT36G è possibile installare un
forno built-in singolo Wolf da 914 mm. Per questa
installazione, a meno che non si faccia uso di pensili
più profondi di 610 mm, si consiglia di effettuare l’al-
lacciamento elettrico e del gas nel pensile di base a
destra del forno. Consultare le istruzioni per l’instal-
lazione in dotazione al forno per ulteriori specifiche.
Se il modello ICBCT36G viene installato sopra i
pensili, l’allacciamento elettrico e del gas non è
critico. Installare una presa con messa a terra entro
1,2 m del lato posteriore destro del piano di cottura.
Se un forno da 914 mm viene installato sotto un
piano cottura, si consiglia un incasso per il forno
da 197 mm per facilitare l’uso della porta del forno.
NOTA IMPORTANTE:
se si installano più unità
sul piano di cottura parallelamente, consultare le
dimensioni per la sfinestratura del piano di lavoro
a pagina 53.
102 mm
E
G
457 mm min
DAL PAVIMENTO
AL PIANO
DI LAVORO
914 mm
762 mm min
D
AL PIANO DI LAVORO
A MATERIALI COMBUSTIBILI
914 mm INCASSO DI FORNO
254 mm
89 mm
VEDERE IL VANO INCASSO
DEL RIPIANO DI CUI SOTTO
889 mm
LARGHEZZA VANO INCASSO
VANO DI INCASSO
DEL PIANO DI LAVORO
ANTERIORE
489 mm
PROFONDITÀ
VANO INCASSO
64 mm min
A MATERIALE
COMBUSTIBILE
229 mm*
A MATERIALE
COMBUSTIBILE
229 mm*
MOBILE
LATERALE
330 mm
max
*Spazio minimo dal vano incasso del piano di cottura a materiali combustibili fino a 457 mm al di sopra del piano di lavoro.
NOTA: la posizione della presa elettrica e del rubinetto del gas è relativa esclusivamente alle installazioni con forno da incasso.
64
mm*
Dimensioni generali
533 mm
PROFONDITÀ
TOTALE
914 mm
LARGHEZZA TOTALE
102 mm
M O D E L L O I C B C T 3 6 G -
D I M E N S I O N I
Larghezza totale 914 mm
Altezza totale 102 mm
Profondità totale 533 mm
Larghezza pensile
consigliata 991 mm
Profondità minima
del mobile 578 mm
Spazio libero minimo
in altezza 102 mm
Larghezza sfinestratura 889 mm
Profondità sfinestratura 489 mm
Le dimensioni delle unità potrebbero variare
fino
±
a 3 mm.
