5

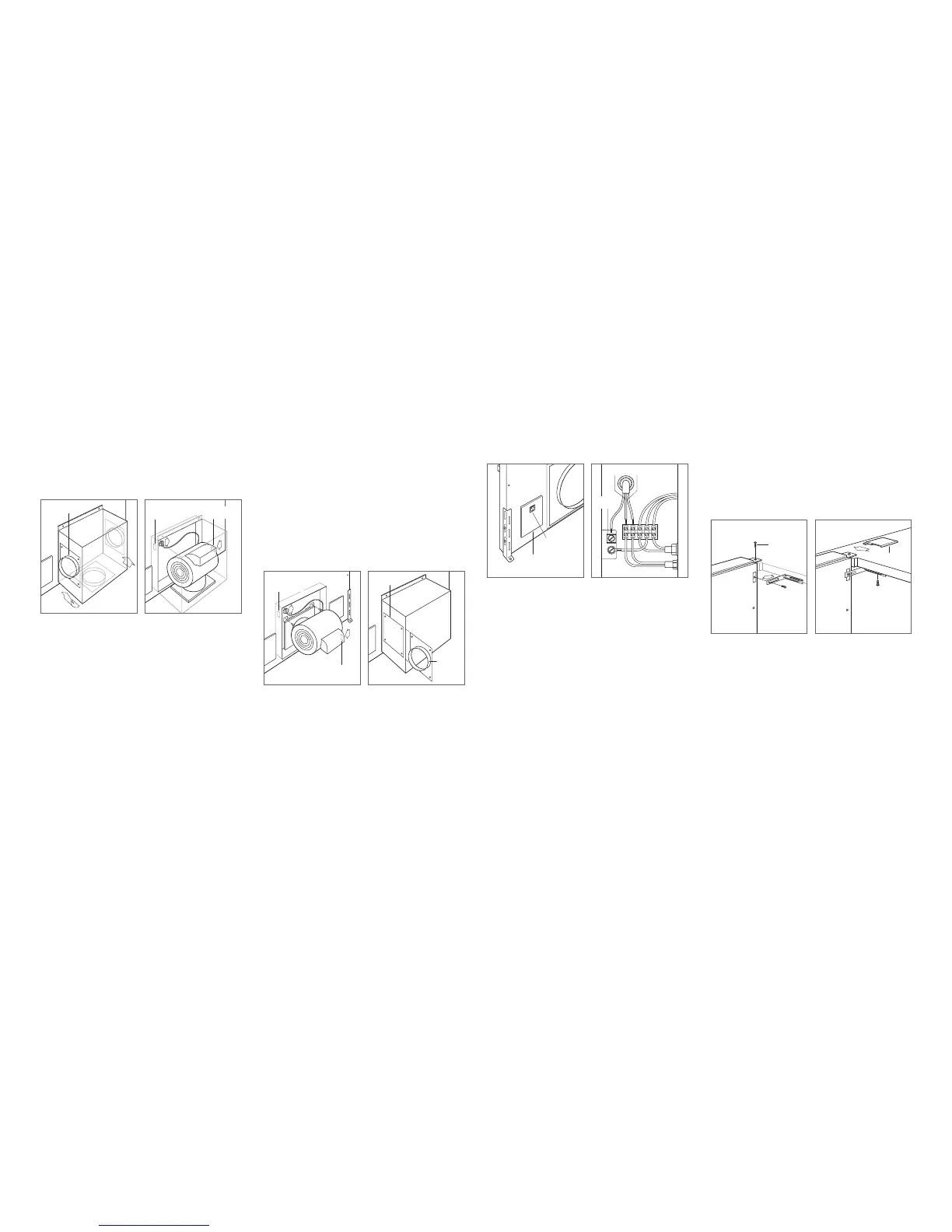

Pour fixer le moteur intégré à l’avant du système de
ventilation escamotable mais avec l’évacuation depuis
l’arrière :
1 Déposez le moteur du boîtier du moteur.
2 Fixez le moteur au système de ventilation escamotable
à l’aide des deux vis fournies.
3 Retirez la che du moteur de la prise du système de
ventilation escamotable et insérez-la dans la prise du
moteur. Reportez-vous à l’illustration ci-après.
4 Une fois que la che est installée et que le moteur est
bien xé, installez le boîtier du moteur sur le système de
ventilation escamotable à l’aide des quatre vis fournies.
5 Retirez le collier de 152 mm du boîtier du moteur et le
cache à l’arrière du système de ventilation escamotable,
puis remettez le collier de 152 mm à l’arrière et le cache
sur le boîtier du moteur. Reportez-vous à l’illustration
ci-après.
Installation
MOTEUR INTÉGRÉ
Pour fixer le moteur intégré à l’avant ou à l’arrière du
système de ventilation escamotable :
1 Faites tourner le boîtier du moteur de sorte que
l’évacuation arrondie de 152 mm soit bien placée,
puis déconnectez le câble de la prise du système de
ventilation escamotable et connectez-le à la prise du
moteur. Reportez-vous aux illustrations ci-après.
2 Une fois que le moteur est connecté et que l’évacuation
est bien située, xez le moteur au système de ventilation
escamotable à l’aide des quatre vis fournies.
INSTALLATION
DOWNDRAFT
RECEPTACLE
BLOWER
RECEPTACLE
COVER
COLLAR
Montage du moteur.
Posez le cache.
DISCHARGE
DOWNDRAFT
RECEPTACLE
BLOWER
RECEPTACLE
Évacuation par la gauche,
par la droite ou par le bas.
Connexion du moteur.
VENTILATEUR A DISTANCE
1 Insérez le câble d’alimentation électrique du moteur
déporté par l’ouverture du système de ventilation
escamotable et xez-le à l’aide d’un serre-câble
homologué.
2 Connectez la tension au marron, le neutre au bleu et
la mise à la terre au vert. Reportez-vous à l’illustration
ci-après.
WIRING
COVER
POWER CORD
RECEPTACLE
Emplacement des fils.
Retirez les fils du moteur.
MONTAGE DU PLAN DE TRAVAIL
Placez le système de ventilation escamotable dans
l’ouverture, puis xez les supports inférieurs au socle du
meuble à l’aide des vis à bois fournies. Une fois que les
supports sont bien xés, serrez les vis du support inférieur
existantes. Reportez-vous à l’illustration ci-après.
Fixez les supports de xation supérieurs au plan de travail
à l’aide des vis à bois fournies. Pour les plans de travail en
massif, il est possible d’utiliser de la silicone, mais elle n’est
pas fournie.
Une fois le dessus xé, installez les supports sous plan
à l’aide des vis fournies, puis posez les caches latéraux.
Reportez-vous à l’illustration ci-après.
MOUNTING
SCREW
COVER
Montage du plan de travail.
Installation du cache.
ÉVACUATION
PRISE DE LA
VENTILATION
ESCAMOTABLE
PRISE DE LA
VENTILATION
ESCAMOTABLE
PRISE DU
MOTEUR
CACHE
REBORD
PRISE DU
MOTEUR
CACHE
VIS DE
MONTAGE
CACHE DU
CÂBLAGE
SOUS
TENSION
NEUTRE
BLEU
MARRON
MISE À LA
TERRE
PRISE DU CORDON
D’ALIMENTATION
