6 | Italiano
COPERTURA SUPERIORE
Inserire la spina della cappa estraibile in una presa con
collegamento a terra e vericare il funzionamento. Vericato
il funzionamento, estrarre la parte a scomparsa e installare
la cornice superiore con i tre dadi forniti. Vericare che la
cornice superiore sia correttamente allineata alle coperture
laterali. Fare riferimento alla gura riportata di seguito.
FILTRI
Rimuovere adesivi e staffe di trasporto e installare i ltri.
Fare riferimento alla gura riportata di seguito.
TOP COVER
MELT
HIGH
OFF ON
OFF ON
SIM
HIGH
OFF ON
SIM
HIGH
BRIDGE
OFF ON
SIM
HIGH
ZONE 2
CLEAR
OFF
O
ZO
N
E 2
ZONE 3
HIGH
SIM
OFF ON

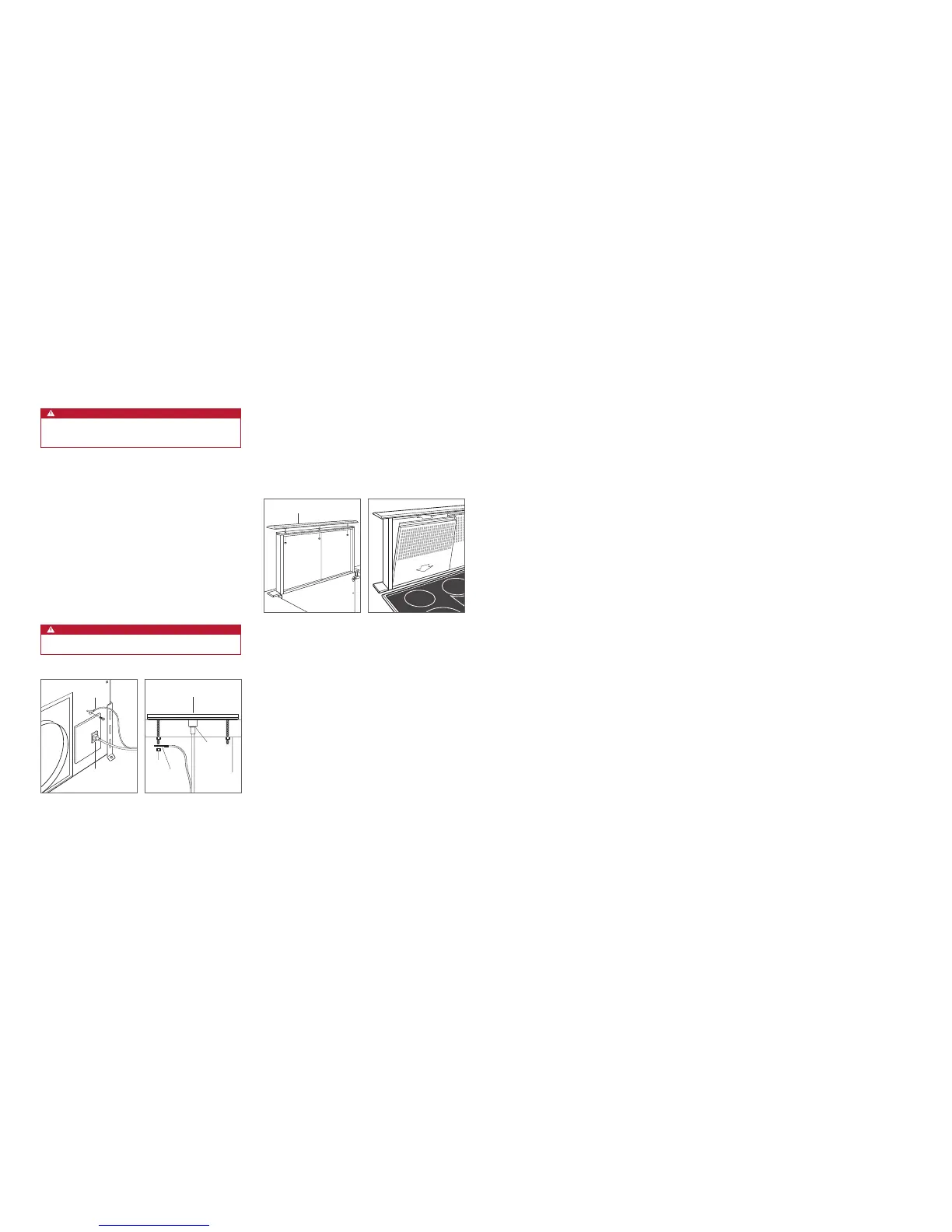

Installazione della copertura
superiore.
Installazione dei filtri.
Installazione
MODULO DI CONTROLLO
1 Utilizzare la dima di pagina 7 per tracciare i fori per le
viti di montaggio. Praticare un foro da 40 mm al centro e
due fori da 10 mm per le viti.
ATTENZIONE
Se non si utilizza la guida all’installazione fornita con la
cappa estraibile, verificare la scala della dima.
2 Vericare lo spessore del piano di lavoro per assicurarsi
che i prigionieri siano lunghi a sufcienza per consentire
il serraggio a fondo delle ghiere. Per i piani di lavoro
più spessi può essere necessario dover svasare
parzialmente i fori dal di sotto.
3 Posizionare e ssare il modulo di controllo sul piano di
lavoro con i due dadi forniti. Una volta ssato il modulo,
installare cavo e dado di terra.
4 Utilizzare il cavo fornito o un cavo prescritto dai
regolamenti locali. Connettere un’estremità del cavo
di controllo al lato posteriore del modulo e l’altra alla
connessione elettrica sul davanti del gruppo cappa
estraibile. Assicurarsi che tutte le connessioni siano
serrate a fondo.
AVVERTENZA
Non effettuare connessioni a reti di telecomunicazione.
RJ45
CONNECTOR
GROUND
RJ45
CONNECTOR
GROUND
NUT
CONTROL MODULE
COUNTERTOP
Collegamento della cappa
estraibile.
Connessione del modulo di
controllo.
INSTALLAZIONE
Risoluzione dei problemi
NOTA IMPORTANTE: Per la risoluzione dei problemi relativi
al funzionamento non adeguato della cappa estraibile di
aerazione, attenersi alla procedura seguente:
• Vericare che la cappa estraibile sia alimentata.
• Vericare la correttezza dei collegamenti elettrici.
• Se la cappa estraibile non funziona correttamente,
consultare un centro di assistenza certicato Wolf. Non
tentare di riparare in proprio la cappa estraibile. Wolf non
è responsabile dell’assistenza richiesta per correggere
un’installazione difettosa.
MESSA A
TERRA
MESSA A
TERRA
MODULO DI CONTROLLO
COPERTURA SUPERIORE
DADO
CONNETTORE
RJ45
CONNETTORE
RJ45
PIANO DI
LAVORO
