Installation
SOUFFLERIE INTERNE
REMARQUE IMPORTANTE :
La souferie doit être installé et
branché avant de faire la connexion électrique à la hotte.
Pour les modèles avec un panneau inférieur, le panneau doit
être retiré avant d'installer le ventilateur. Reportez-vous à
l'illustration ci-dessous.
1 Retirez les ltres.
2 Pour le modèle VW30S, retirez le couvercle de vis et la
vis pour retirer l'entretoise. Reportez-vous à l'illustration
ci-dessous.
3 Insérez la che à trois broches du l de la souferie dans
la prise de la hotte. Reportez-vous à l'illustration.
4 Insérez la souferie en alignant la décharge ronde de la
souferie avec la décharge de la hotte.
5 Insérez la che du l de la souferie dans la prise de la
souferie. Reportez-vous à l'illustration.
6 Fixez la souferie à la hotte au moyen des deux vis de
montage fournies.
7 Pour le modèle VW30S, installez l'entretoise, la vis et le
couvercle.

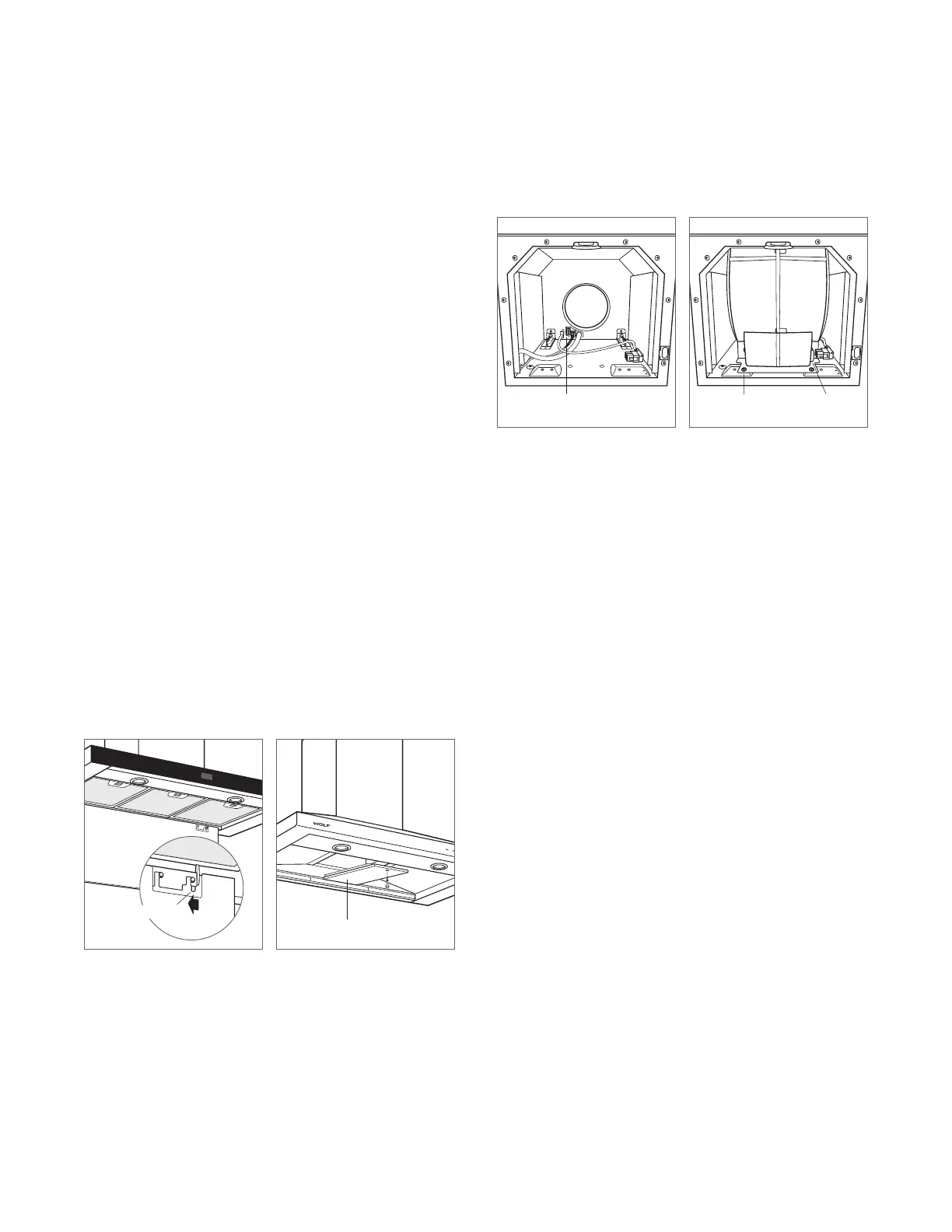

INSTALLATION
PRISE
PRISE
VIS DE
MONTAGE
Prise de la hotte Installez la souferie
TA B
SPACER
Retrait du panneau inférieur Retrait de l'entretoise (modèle
VW30S)
LANGUETTE
ENTRETOISE
