4.) Phasenprüfung
Berühren Sie mit einer der Testspitzen einen
Leiter und berühren Sie dabei den Finger-
kontakt. Bei Anliegen einer Phase, mind.
230 V ~, leuchtet die L1-LED auf!
5.) Drehfeldprüfung
Stellen Sie nach Punkt 4.) die phasenführenden
Leiter fest. Legen Sie nun zwei Phasenleiter an
die zwei Testspitzen an und berühren den
Fingerkontakt. Folgt die an der Testspitze L2
anliegende Phase der an der Testspitze L1
anliegende Phase, so ist die Phasenlage rechts-
drehend. Ist dies nicht der Fall, liegt ein links-
drehendes Feld an. Die Spannungsangabe
sollte 400 V anzeigen. Leuchtet die L1-LED und
es werden nur 230 V angezeigt, liegt nur ein
Phasenleiter an!
6.) Durchgangsprüfung und Diodentest
Legen Sie die Prüfspitzen an die zu prüfende
Leitung, Sicherung o.ä. an. Bei einem Wider-
stand von 0...500 k
V oder bei einer Halbleiter-
diode in Durchlassrichtung (Anode liegt an der
Prüfspitze + an!) leuchtet die Rx/
V-LED auf und
ein akustisches Signal ertönt.
7.) FI/RCD-Auslösetest, PE (Nullleitertest)
Der Elmo Multi-Tester LED besitzt eine auto-
matische Last, die es ermöglicht, einen FI/RCD-
Schutzschalter ohne Auslösen durchzuprüfen.
Dazu muss zuerst zwischen L (Phasenleiter) und
N (Nullleiter) geprüft werden (ca. 5 s). Im unmit-
telbaren Anschluss kann L gegen PE (Schutz-
leiter) geprüft werden. Die Netzspannung wird
angezeigt. Wird nicht so verfahren, wird der
FI/RCD-Schutzschalter ausgelöst.
8.) Batteriewechsel
Zum Wechsel der Batterien ist die Schraube
unten am Hauptgehäuse zu lösen um den
Batteriefachdeckel nach unten abziehen zu kön-
nen. Achten Sie beim Einsatz der neuen
Batt
erien auf die richtige P
olarit
ät.
Hinweis: Batterien gehören nicht in den Haus-
müll. Auch in Ihrer Nähe befindet sich eine
Sammelstelle!
Bei Unklarheiten in der Bedienung und Hand-
habung, setzen Sie sich mit unserem Verkäufer
in Verbindung.
Technische Daten
Anzeige: 10 rote LEDs für Spannung
(12, 24, 48, 120, 230, 400 und 690 V),
Polarität (+ ~ –), Durchgang (Rx/
V)
und Phase/Drehfeld (L1 >)
Nennspannungsbereich: 12...690 V AC/DC
Frequenzbereich: 0...400 Hz
Prüfstrom: ~ 30 mA
max. Einschaltdauer: 30 Sek.
Durchgangsprüfung: 0...500 k
V
Schutzart: IP65
Überspannungskategorie: CAT III 690 V
Stromversorgung: 2 x 1,5 V Typ AAA
Micro
TÜV/GS geprüft: IEC/EN 61243-3,
DIN VDE 0682-401
3

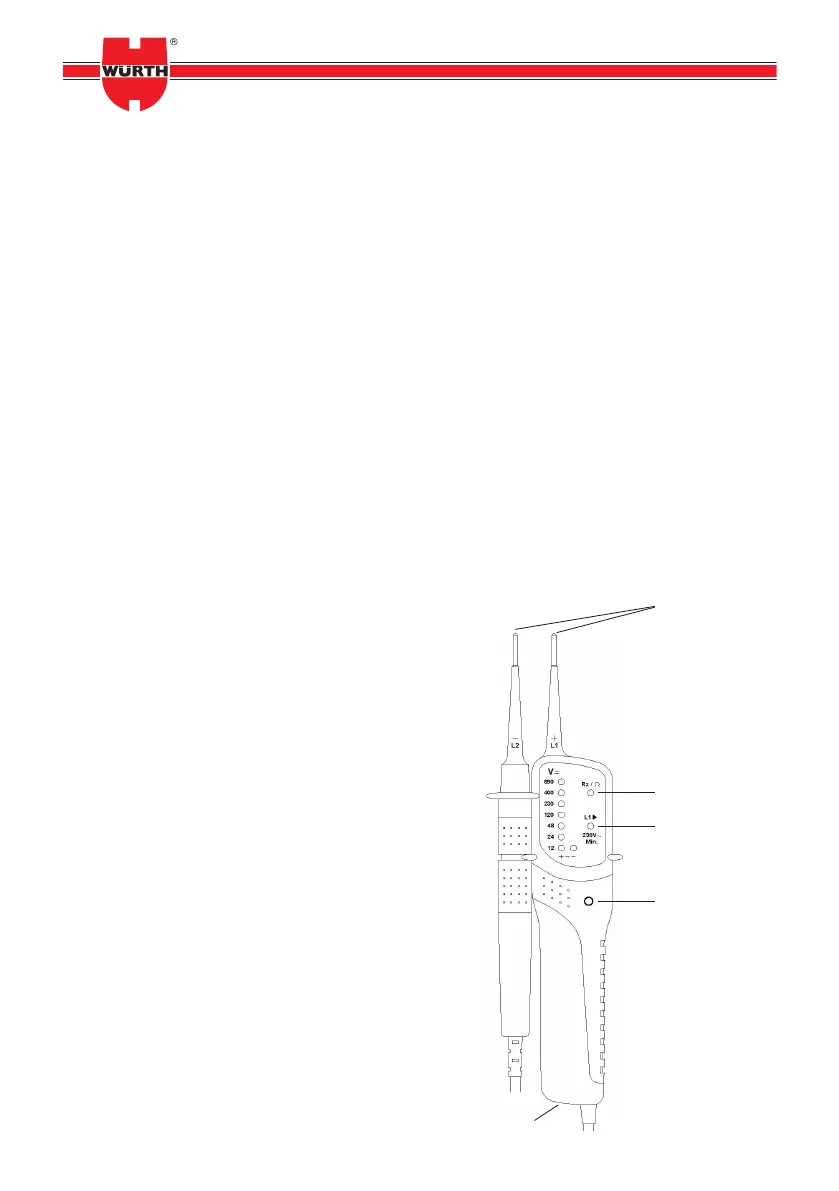

Spannungsanzeige
Messspitzen
Durchgangsanzeige
Phasen-/
Drehfeldanzeige
Fingerkontakt
Batteriedeckelschraube
