Dati tecnici
Tollerabilità elettromagnetica (TEM)
Questo prodotto corrisponde alle norme TEM attualmente vigenti. Si pre-
ga di tenere in considerazione quanto segue:
❏
L'apparecchio è idoneo per operazioni di saldatura sia in ambiti com-
merciali che in quelli industriali. In caso di applicazione in altri am-
bienti (p. es. in zone residenziali) è possibile che si provochi un distur-
bo di altre macchine elettriche.
❏
Al momento della messa in esercizio possono verificarsi problemi elet-
tromagnetici nei seguenti casi:
– Linee di alimentazione rete, linee di comando, linee di segnalazione
e di telecomunicazione in prossimità del dispositivo di saldatura o di
taglio
– Ricetrasmettitori televisivi e radio
– Computer ed altre apparecchiature di comando
– Dispositivi di protezione in impianti industriali (p. es. impianti di al-
larme)
– Pace maker ed apparecchi acustici
– Dispositivi per calibrare oppure misurare
– in macchine con una immunità a disturbi troppo debole
Nel caso in cui si dovessero disturbare altre macchine nella periferia
è possibile che si renderanno necessarie ulteriori schermature.
❏
La zona circostante da prendere in considerazione può arrivare fino al
limite del proprio fondo immobile. Ciò dipende dal tipo di costruzione
dell'edificio e da altre attività che vi si svolgono.
Utilizzare l'apparecchio operando sempre secondo le indicazioni e le
istruzioni del produttore. L'utilizzatore dell'apparecchio è responsabile
per l'installazione e l'uso dell'apparecchio. In caso di disfunzioni elettro-
magnetiche l'utilizzatore è responsabile per l'eliminazione delle stesse
(event. ricorrendo all'assistenza tecnica del produttore).
Brevi istruzioni operative
❏
Inserire la spina di rete nella presa di alimentazione.
❏
Collegare la linea del pezzo in lavorazione ed il posaelettrodo ai con-
nettori
3
e
4
.
❏
!! Attenzione : Rispettare la polarità basandosi sulle indicazioni del
produttore degli elettrodi (vedere anche Saldatura con elettrodo).
❏
Serrare l'elettrodo cilindrico al posaelettrodo.
❏
Accendere l'apparecchio con l'interruttore principale
6
.
❏
Regolare al Poti
10
la corrente per saldatura richiesta.
❏
L'apparecchio è pronto per eseguire saldature.
Prima della messa in esercizio
Trasporto
Prima del trasporto, scollegare sempre l’utensile dall’alimentazione elet-
trica.
Trasportare l'apparecchio prendendolo per la cinghia di trasporto.
Messa in opera
Mettere l'apparecchio in posizione sicura su una superficie orizzontale ed
asciutta. Accertarsi che le feritoie di ventilazione delle alette di raffredda-
mento siano sempre libere.

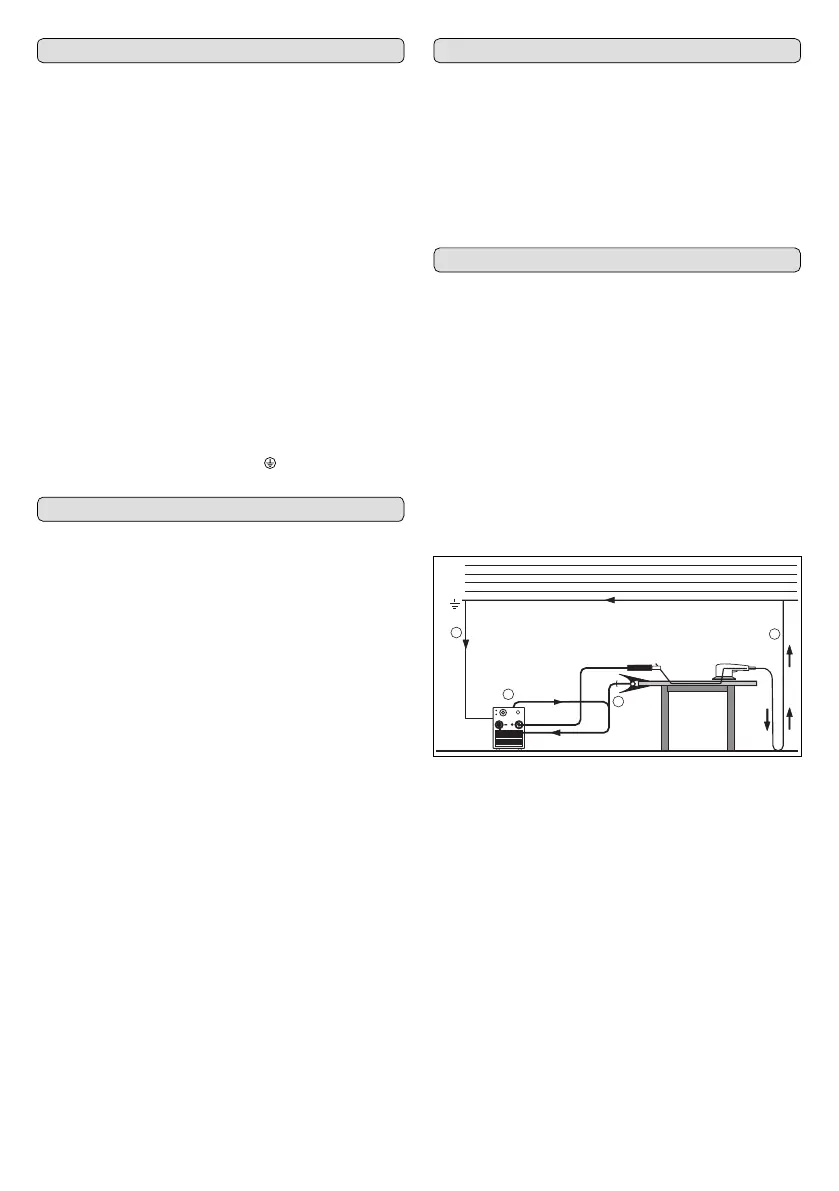

Collegamento per pezzo in lavorazione
Scegliendo il luogo di lavoro accertarsi che la linea del pezzo in lavora-
zione e la pinza di massa possano essere fissate a regola d'arte.
La pinza di massa deve essere fissata con buona conduzione ad un punto
lucido del banco per saldatura oppure al pezzo in lavorazione. Essa deve
essere nelle vicinanze del punto di saldatura in modo che la corrente per
saldatura non possa cercare autonomamente la via di ritorno attraverso
componenti dell'apparecchio, cuscinetti a sfere oppure circuiti elettrici.
➀
Non posare mai la pinza di massa sull'impianto di saldatura oppure
bombola per gas perché in questi casi la corrente per saldatura passa at-
traverso i conduttori di terra e li danneggia.
➁
Collegare bene la pinza di massa al banco per saldatura oppure al
pezzo in lavorazione.
Collegamento alla rete di alimentazione
Prima della messa in esercizio dell'apparecchio, assicurarsi di avere a di-
sposizione un'adatta connessione alla rete. La protezione deve corrispon-
dere ai dati tecnici.
Tipo di apparecchio ESI 150
Codice di ordine 0702 351 0
Campo di utilizzo elettrodo/WIG 5 – 150 A
Tensione a vuoto 85 V
Regolazione corrente continua
ED 100 %, 40 °C 100 A
ED 60 %, 40 °C 125 A
ED con max. corrente, 40˚C 35 %
Diametro dell'elettrodo max. 4 mm Ø
Tensione di rete 230 V
Frequenza di rete 50/60 Hz
Protezione della rete 16 A/tr
Max. assorbimento di corrente I1 26,6 A
Max. potenza assorbita S1 (100%) 6,1 kVA
Fattore di potenza 0,99 cos
ϕ
Cavo della linea di collegamento di rete
1,5 mm
2
Spina di rete 16 A
Tipo di protezione (IEC 529) IP 23
Raffreddamento F
Dimensioni (L x P x A) 337 x 130 x 211 mm
Peso 5,25 kg
Classe di protezione
/
I
2
1
1
L1(R)
L
2(S)
L
3(T)
N(MP)
PE
1
