Tekniset tiedot
Sähkömagneettinen yhteensopivuus (EMC)
Tämä tuote vastaa ajankohtaisia EMC-standardeja. Ota huomioon:
❏
Laite on tarkoitettu hitsaukseen ammattimaisissa ja teollisissa käyttö-
olosuhteissa. Käytettäessä muissa ympäristöissä (esim. huoneistoissa)
saattaa se aiheuttaa häiriöitä muissa sähkölaitteissa.
❏
Sähkömagneettisia ongelmia saattaa käytön aikana ilmetä:
– Verkkojohdoissa, ohjainjohdoissa, signaali ja televiestintäjohdoissa,
jotka sijaitsevat lähellä hitsaus- tai leikkauslaitetta
– Televisio- ja radiolähettimissä ja vastaanottimissa
– Tietokoneissa ja muissa ohjainyksiköissä
– Ammatillisten laitteiden suojalaitteissa (esim. hälyttimet)
– Sydämen tahdistuslaitteissa ja kuulolaitteissa
– Kalibrointi- ja mittauslaitteissa
– laitteissa, joissa on liian heikko häiriönsuoja
Jos muut laitteet ympäristössä häiriintyvät, saattavat lisäsuojaukset
olla tarpeellisia.
❏
Tarkkailtava ympäristö saattaa ulottua tontin rajojen ulkopuolelle.
Tämä riippuu rakennuksen rakenteista ja muista toiminnoista raken-
nuksessa.
Käytä laitetta valmistajan tietoja ja ohjeita noudattaen. Laitetta käyttävä
yritys on vastuussa laitteen asennuksesta ja käytöstä. Jos sähköma-
gneettisia häiriöitä esiintyy, tulee laitetta käyttävän yrityksen (mahdolli-
sesti valmistajan teknisellä avulla) poistaa ne.
Lyhytohje
❏
Liitä pistotulppa pistorasiaan.
❏
Liitä maadoituskaapeli ja hitsauslanganpidin liitäntähylsyihin
3
ja
4
.
❏
!! Huomio: Tarkista napaisuus hitsauslangan valmistajan tiedoista
(katso myös ”Elektrodihitsaus”).
❏
Kiinnitä hitsauspuikko elektrodinpitimeen.
❏
Käynnistä laite pääkatkaisijasta
6
.
❏
Aseta haluttu hitsausvirta potentiometrillä
10
.
❏
Laite on valmis hitsaukseen.
Ennen käyttöönottoa
Kuljetus
Irrota aina pistotulppa pistorasiasta ennen laitteen kuljetusta.
Kanna laite kantohihnasta
Pystytys
Aseta laite tukevasti vaakatasoiselle kuivalle pinnalle. Tarkista, että jääh-
dytysripojen tuuletusaukot aina ovat vapaita.

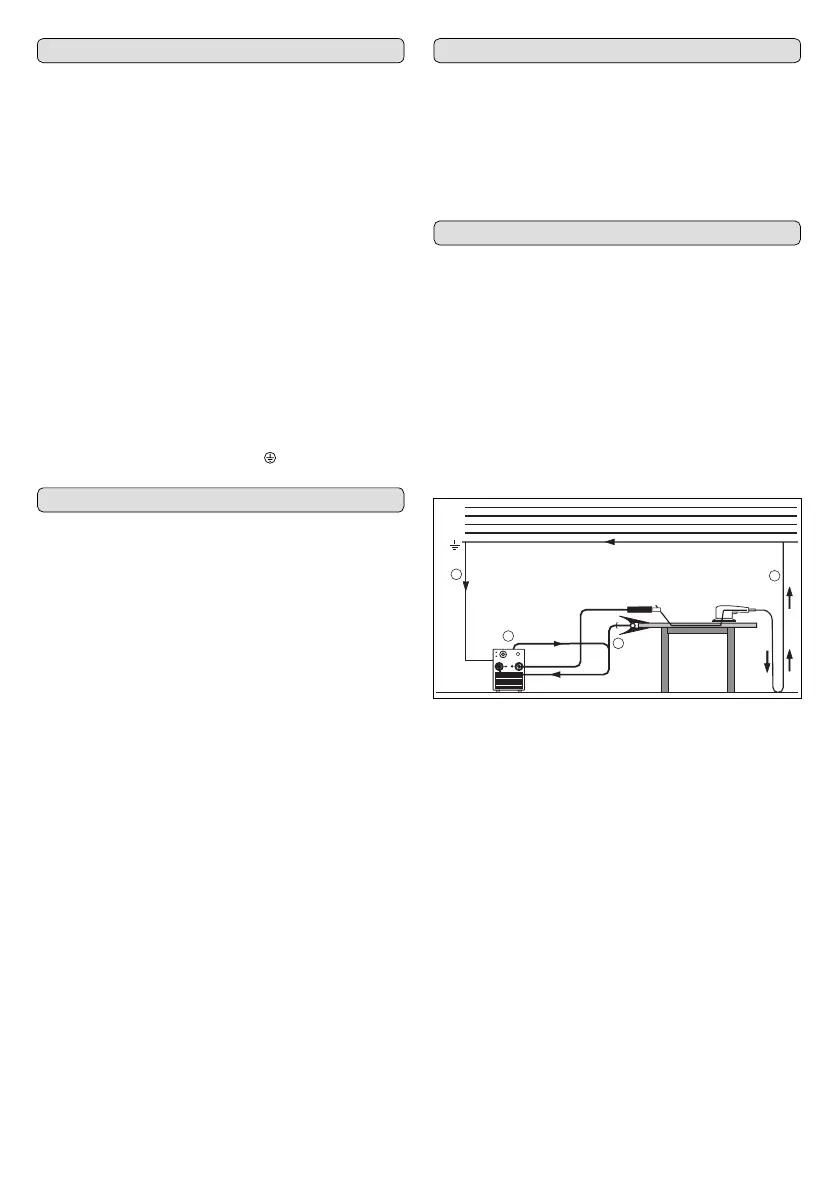

Maadoituskaapelin liitäntä
Ota työpaikkaa valittaessa huomioon, että maadoituskaapeli ja maadoi-
tuspihdit voidaan kiinnittää asianmukaisesti.
Maadoituspihdit tulee kiinnittää hyvin johtavasti hitsauspöydän tai työk-
appaleen kirkkaaseen kohtaan. Sen on sijoittuva hitsauskohdan
välittömässä läheisyydessä, jotta ei hitsausvirta pysty hakemaan paluuti-
ensä koneosien, kuulalaakereiden tai sähkökytkentöjen kautta..
➀
Älä aseta maadoituspihtejä hitsauslaitteen tai kaasupullon päälle,
koska hitsausvirta muuten kulkee suojajohtimien kautta ja tuhoaa ne.
➁
Kiinnitä maadoituspihtejä tiukasti hitsauspöytään tai työkappaleeseen.
Liitäntä sähköverkkoon
Varmista ennen laitteen käyttöönottoa, että käytettävissäsi on asianmu-
kainen verkkoliitäntä. Suojauksen tulee olla teknisten tietojen mukainen.
Laitemalli ESI 150
Tuotenumero 0702 351 0
Hitsausalue hitsauslangalla/WIG 5 – 150 A
Tyhjäkäyntijännite 85 V
Virranasetus portaattomasti
ED 100 %, 40 °C 100 A
ED 60 %, 40 °C 125 A
ED suurimmalla virralla , 40 °C 35 %
Hitsauslangan (elektrodin) halkaisija maks. 4 mm Ø
Verkkojännite 230 V
Verkkotaajuus 50/60 Hz
Verkkosuojaus 16 A/tr
maks. virrantarve I1 26,6 A
maks. ottoteho S1 (100%) 6,1 kVA
Tehokerroin 0,99 cos
ϕ
Verkkojohto 1,5 mm
2
Verkkopistotulppa 16 A
Suojausluokka (IEC 529) IP 23
Jäähdytys F
Mitat (s x l x k) 337 x 130 x 211 mm
Paino 5,25 kg
Suojausluokka
/
I
2
1
1
L1(R)
L
2(S)
L
3(T)
N(MP)
PE
1
