47

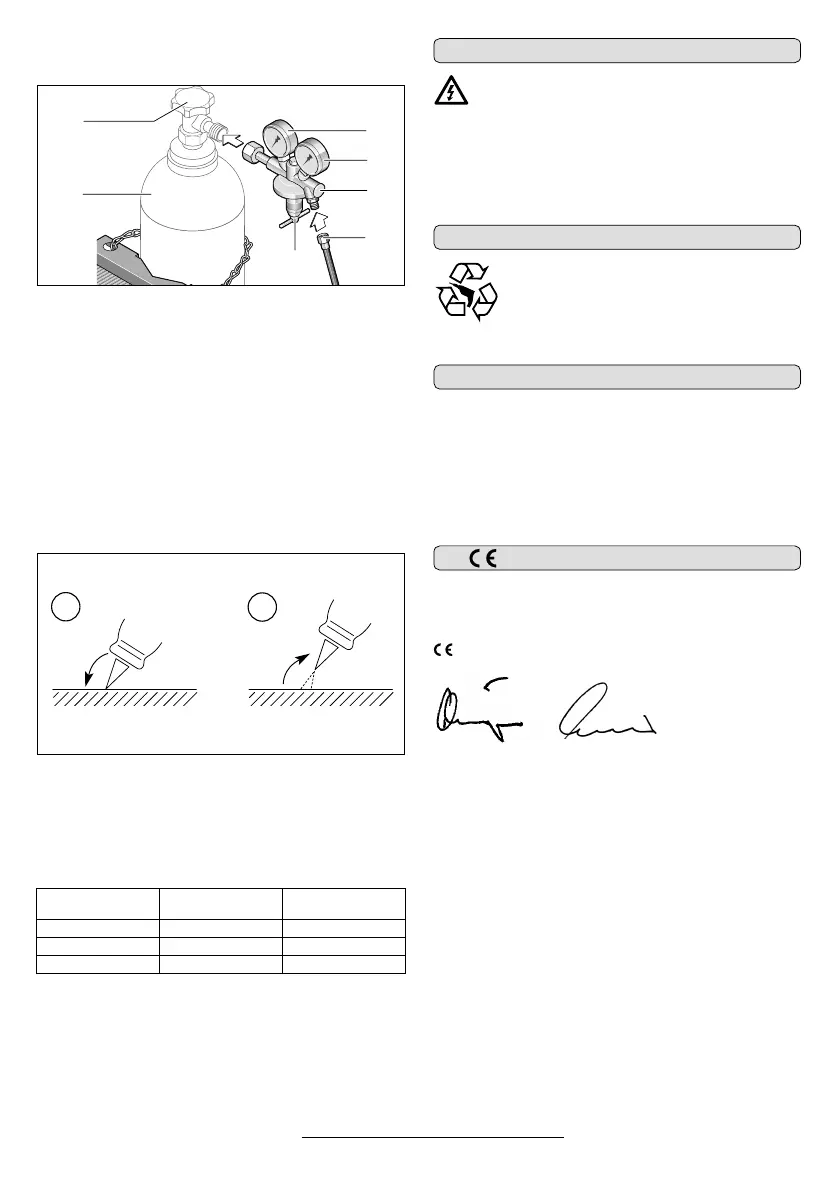

Anslut reduceringsventilen
22
till skyddsgasflaskan
18
. Skruva fast WIG-
ventilbrännarens skyddsgasslang
23
på reduceringsventilen. Öppna gas-
flaskventilen
19
.
Inställning av skyddsgasmängd
Öppna ventilen
15
på WIG-ventilbrännaren. Skyddsgas strömmar ut.
Ställ in skyddsgasmängden på reduceringsventilens ställskruv
24
(se Ta-
bell med riktvärden för strömstyrka och gasmängd).
Flödesmätaren
21
indikerar gasmängd, manometern
20
flaskans inne-
håll.
Håll ventilen
15
på WIG-ventilbrännaren stängd under den tid ingen
svetsning utförs för att undvika onödig gasförbrukning.
Tändning av ljusbåge ("Lift Arc")
Öppna ventilen
15
på WIG-ventilbrännaren.
➀
Berör med elektrodspetsen helt kort arbetsstycket på det ställe som ska
svetsas.
➁
Lyft upp elektroden en aning: Ljusbågen brinner nu mellan arbetsstyck-
et och elektroden.
Oxiderade wolframelektroder (thoriumoxid, t.ex. elektrod WT 20, eller
ceroxid WC 20) har en högre tändtendens och högre strömbe-
lastningsvärden än elektroder av rent wolfram. Vid likströmssvetsning an-
vänds i regel elektroder av oxiderat wolfram.
Vid för låg strömstyrka kan ljusbågen inte tändas, vid för hög strömstyrka
smälter wolframelektroden.
Riktvärden för strömstyrka och gasmängd
Service och rengöring
Dra ut stickproppen innan åtgärder utförs på maskinen.
❏
Håll alltid maskinen och ventilationsöppningarna rena.
Om i maskinen trots exakt tillverkning och sträng kontroll störning skulle
uppstå, bör reparation ut-föras av auktoriserad serviceverkstad för Würth
elverktyg.
Var vänlig ange vid förfrågningar och reservdelsbeställningar elverkty-
gets artikelnummer som finns antecknat på typskylten.
Miljöhänsyn
Återvinning i stället för avfallshantering
Maskin, tillbehör och förpackning kan återvinnas.
För att underlätta sortering vid återvinning är plastdelarna markerade.
Leverantörsansvar
För denna Würth-produkt lämnar vi garanti enligt lagens/respektive
lands bestämmelser utgående från köpdatum (köpet måste styrkas med
faktura eller följesedel). Skador som uppstått åtgärdas genom
ersättningsleverans eller reparation.
För skador som uppstått till följd av normalt slitage, överbelastning eller
icke ändamålsenlig behandling lämnas ingen garanti.
Reklamation kan endast godkännas om maskinen returneras i monterat
skick till en Würth-återförsäljare eller till Würths säljande personal
Försäkran om överensstämmelse
Vi intygar och ansvarar för att denna produkt överensstämmer med
följande norm och dokument:
EN 50 199, EN 60 974-1 enligt bestämmelserna i riktlinjerna
73/23/EEG, 89/336/EEG.
04
Adolf Würth GmbH & Co. KG
M. Wölfle R. Bauer
Wolframelektrodens
diameter [mm]
Strömstyrka [A] Gasmängd [l/min]
1 15 – 80 4
1,6 70 – 150 5 – 6
2,4 150 – 250 6 – 7
18
19
20
21
22
23
24
1
2
Ändringar förbehålles
