5
Gerätekennwerte
Elektromagnetische Verträglichkeit (EMV)
Dieses Produkt entspricht den derzeit geltenden EMV-Normen. Beachten
Sie folgendes:
❏
Das Gerät ist bestimmt zum Schweißen bei gewerblichen als auch
industriellen Einsatzbedingungen. Bei Einsatz in anderen Umgebungen
(z. B. Wohngebieten) können andere elektrische Geräte gestört wer-
den.
❏
Elektromagnetische Probleme bei der Inbetriebnahme können entste-
hen in:
– Netzzuleitungen, Steuerleitungen, Signal- und Telekommunikations-
leitungen in der Nähe der Schweiß- bzw. Schneideinrichtung
– Fernseh- und Rundfunksender und -empfänger
– Computer und anderen Steuereinrichtungen
– Schutzvorrichtungen in gewerblichen Einrichtungen (z. B. Alarman-
lagen)
– Herzschrittmachern und Hörhilfen
– Einrichtungen zum Kalibrieren oder Messen
– in Geräten mit zu geringer Störfestigkeit
Falls andere Einrichtungen in der Umgebung gestört werden, können
zusätzliche Abschirmungen notwendig werden.
❏
Die zu betrachtende Umgebung kann sich bis über die Grundstücks-
grenze erstrecken. Dies ist von der Bauart des Gebäudes und anderen
dort stattfindenden Tätigkeiten abhängig.
Betreiben Sie das Gerät nach den Angaben und Anweisungen des Her-
stellers. Der Betreiber des Geräts ist für die Installation und den Betrieb des
Geräts verantwortlich. Treten elektromagnetische Störungen auf, ist der
Betreiber (evtl. mit technischer Hilfe des Herstellers) für deren Beseitigung
verantwortlich.
Kurzanleitung
❏
Netzstecker in Steckdose einstecken.
❏
Werkstückleitung und Elektrodenhalter an den Anschlussbuchsen
3
und
4
anschliessen.
❏
!! Achtung : Beachten Sie die Polarität laut Angaben des Elektroden-
herstellers (siehe auch Elektrodenschweißen).
❏
Stabelektrode am Elektrodenhalter einspannen.
❏
Anlage am Hauptschalter
6
einschalten.
❏
gewünschten Schweißstrom am Poti
10
einstellen.
❏
Anlage ist schweißbereit.
Vor der Inbetriebnahme
Transport
Ziehen Sie vor dem Transport immer den Netzstecker.
Tragen Sie das Gerät am Tragegurt.
Aufstellen
Stellen Sie das Gerät sicher auf eine waagrechte, trockene Fläche. Achten
Sie darauf, dass die Lüftungsschlitze der Kühlrippen immer frei sind.

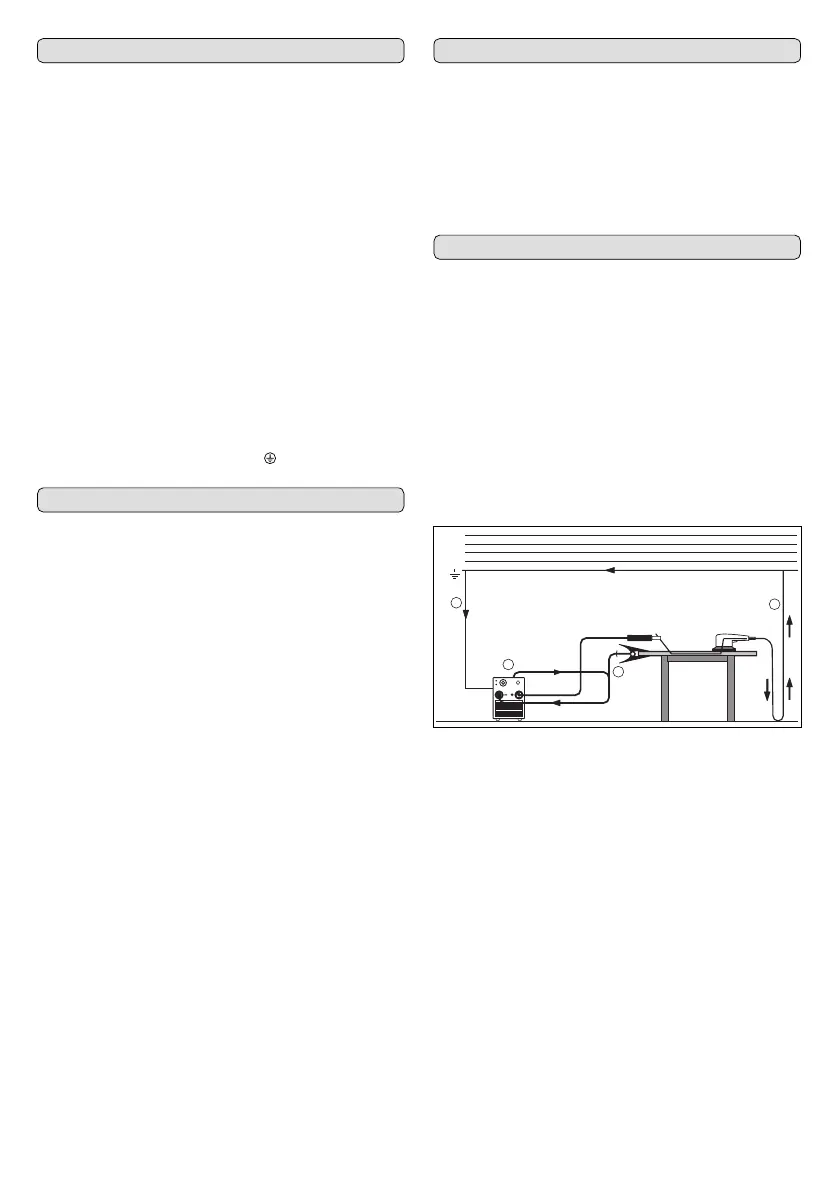

Anschließen der Werkstückleitung
Achten Sie bei der Wahl des Arbeitsplatzes darauf, dass die Werkstück-
leitung und Massezange ordnungsgemäß befestigt werden kann.
Die Massezange muss gut leitend an einer blanken Stelle des Schweiß-
tischs bzw. Werkstücks befestigt sein. Sie muss sich in unmittelbarer Nähe
der Schweißstelle befinden, damit sich der Schweißstrom seinen Rückweg
über Maschinenteile, Kugellager oder elektrische Schaltungen nicht selbst
suchen kann.
➀
Legen Sie die Massezange nicht auf die Schweißanlage bzw. Gasfla-
sche, da sonst der Schweißstrom über die Schutzleiterverbindungen
geführt wird und diese zerstört.
➁
Schliessen Sie die Masseanzange fest an den Schweißtisch oder das
Werkstück an.
Anschließen ans Stromnetz
Vergewissern Sie sich vor Inbetriebnahme des Gerätes, dass Ihnen ein
geeigneter Netzanschluss zur Verfügung steht. Die Absicherung muss den
technischen Daten entsprechen.
Gerätetyp ESI 150
Artikelnummer 0702 351 0
Schweißbereich Elektrode/WIG 5 – 150 A
Leerlaufspannung 85 V
Stromeinstellung stufenlos
ED 100 %, 40 °C 100 A
ED 60 %, 40 °C 125 A
ED bei max. Strom, 40 °C 35 %
Elektrodendurchmesser max. 4 mm Ø
Netzspannung 230 V
Netzfrequenz 50/60 Hz
Netzabsicherung 16 A/tr
max. Stromaufnahme I1 26,6 A
max. Aufnahmeleistung S1 (100%) 6,1 kVA
Leistungsfaktor 0,99 cos
ϕ
Netzanschlussleitung 1,5 mm
2
Netzstecker Schuko 16 A
Schutzart (IEC 529) IP 23
Kühlung F
Maße (L x B x H) 337 x 130 x 211 mm
Gewicht 5,25 kg
Schutzklasse
/
I
2
1
1
L1(R)
L
2(S)
L
3(T)
N(MP)
PE
1
