7

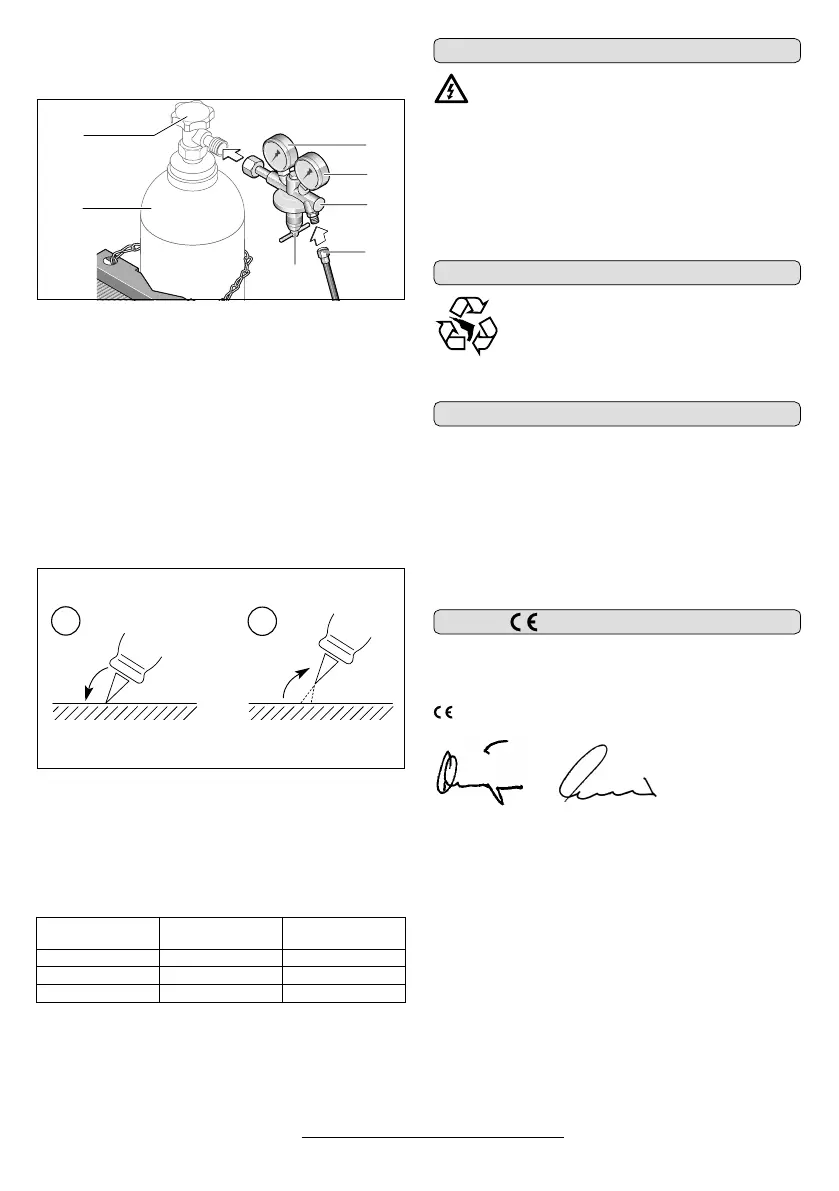

Schließen Sie den Druckminderer
22
an die Schutzgasflasche
18
an.
Schrauben Sie den Schutzgasschlauch
23
des WIG-Ventilbrenners am
Druckminderer an. Öffnen Sie die Gasflasche mit dem Gasflaschenven-
til
19
.
Einstellen der Schutzgasmenge
Öffnen Sie das Ventil
15
am WIG-Ventilbrenner. Schutzgas strömt aus.
Stellen Sie die Schutzgasmenge an der Einstellschraube
24
des Druckmin-
derers ein (siehe Tabelle Richtwerte für Stromstärken und Gasmenge).
Der Durchflussmesser
21
zeigt die Gasmenge an, das Inhaltsmanome-
ter
20
den Flascheninhalt.
Schließen Sie das Ventil
15
am WIG-Ventilbrenner, solange Sie nicht
schweißen, damit Sie nicht unnötig Gas verbrauchen.
Lichtbogen zünden („Lift Arc“)
Öffnen Sie das Ventil
15
am WIG-Ventilbrenner.
➀
Berühren Sie das Werkstück an der zu schweißenden Stelle kurz mit
der Elektrodenspitze.
➁
Heben Sie die Elektrode etwas an: Der Lichtbogen brennt zwischen
Werkstück und Elektrode.
Oxidierte Wolframelektroden (Thoriumoxid, z. B. Elektrode WT 20, oder
Ceroxid WC 20) haben eine höhere Zündfreudigkeit und höhere Strom-
belastungswerte als Elektroden aus reinem Wolfram. Beim
Gleichstromschweißen werden in der Regel Elektroden aus oxidiertem
Wolfram eingesetzt.
Bei zu niedrigeren Stromstärken kann kein Lichtbogen gezündet werden,
bei zu hohen Stromstärken schmilzt die Wolframelektrode ab.
Richtwerte für Stromstärken und Gasmenge
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker!
❏
Gerät und Lüftungsschlitze stets sauber halten.
Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal aus-
fallen, ist die Reparatur von einer autorisierten Kundendienststelle für
Würth-Elektrowerkzeuge ausführen zu lassen.
Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die Arti-
kelnummer laut Typenschild des Gerätes angeben.
Hotline/Service-Tel.-Nr: 09001/567247
Diese Telefonnummer gilt nur innerhalb Deutschland und kostet
1,48 EUR/min.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Gerät, Zubehör und Verpackung sollten einer umweltge-
rechten Wiederverwertung zugeführt werden. Zum sorten-
reinen Recycling sind Kunststoffteile gekennzeichnet.
In Deutschland können nicht mehr gebrauchsfähige Geräte zum Recycling
an Würth zurückgegeben werden.
Gewährleistung
Für dieses Würth-Gerät bieten wir eine Gewährleistung gemäß den
gesetzlichen/länderspezifischen Bestimmungen ab Kaufdatum (Nach-
weis durch Rechnung oder Lieferschein). Entstandene Schäden werden
durch Ersatzlieferung oder Reparatur beseitigt.
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, werden von der Garantie ausgeschlos-
sen.
Beanstandungen können nur anerkannt werden, wenn Sie das Gerät
unzerlegt einer Würth-Niederlassung, Ihrem Würth-Außendienstmitar-
beiter oder einer Würth-autorisierten Kundendienststelle für Elektrowerk-
zeuge übergeben.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den fol-
genden Normen oder normativen Dokumenten übereinstimmt:
EN 50 199, EN 60 974-1 gemäß den Bestimmungen der Richtlinien
73/23/EWG, 89/336/EWG.
04
Adolf Würth GmbH & Co. KG
M. Wölfle R. Bauer
Wolframelektroden-
durchmesser [mm]
Stromstärke [A] Gasmenge [l/min]
1 15 – 80 4
1,6 70 – 150 5 – 6
2,4 150 – 250 6 – 7
18
19
20
21
22
23
24
1
2
Änderungen vorbehalten
