Xanavi Informatics Corporation HJZ0093 User Manual

14
7.1. 製品仕様
7.1. 製品概要
CXN1041 は Bluetooth Specification Ver.1.2 Class2 の認証を取得した、Bluetooth 用 RF/ベースバン
ドフルモジュール
7.1.1. 特長
・UART,PCM CODEC,PIO のインターフェースに対応
・パッケージサイズ：12×25×2.55 [mm]
・内蔵 FLASH MEMORY 容量は 8M Bit
・アンテナ搭載
・CXD3264GL は、CSR 社の BlueCore4-EXT と完全コンパチブル
・1 つのマスタから 7 スレーブまで対応
・チャネル品質駆動データレート
一般仕様
・品名Bluetooth モジュール
・型番CXN1041-3AAC、CXN1041-3ABC
 ・外部 IFUART(BCSP BAUD RATE 921.6kbaud)、PCM、PIO
  ・電源電圧  2.7〜3.6 [V]
  ・外形寸法  12×25×2.55 [mm]

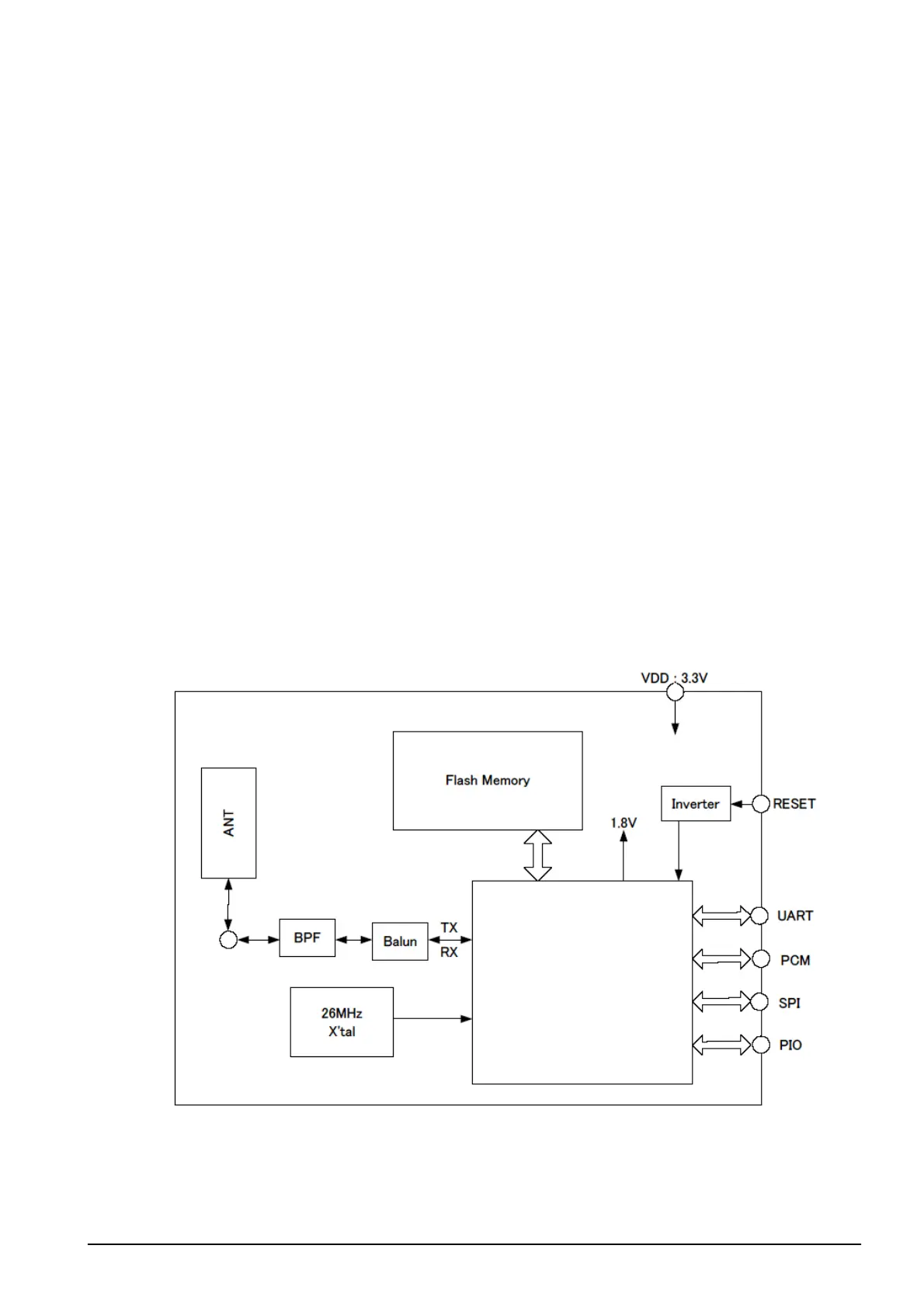

7.1.2. ブロック図
CXD3264GL
