Kit interfaccia di comunicazione per sistema di monitoraggio batterie Xantrex
Contenuto del kit
1. Scatola di interfaccia XBM - RS232, incluso cavo di interfaccia
2. Cavo seriale SD09M-SD09F da 1,8 metri
3. CD-ROM contenente il software Xantrex Battery Monitor per Windows 95/98/Me/2000/XP
4. Il presente documento
Utilizzo del kit
La scatola di interfaccia deve essere collegata alla porta di espansione RJ12 del sistema di monitoraggio batterie Xantrex, come illustrato di
seguito. Se il sistema di monitoraggio batterie contiene un sensore di temperatura opzionale, è necessario collegarlo all'ingresso TEMP.
SENSOR sulla scatola di interfaccia. Il cavo seriale incluso nel kit consente di collegare l'ingresso/uscita RS232 della scatola di interfaccia
alla porta di comunicazione del PC.
Per ridurre il consumo energetico totale del sistema di monitoraggio batterie, è consigliabile scollegare la scatola di interfaccia dal sistema di
monitoraggio batterie Xantrex quando il collegamento non è necessario. A tale scopo, disinserire il cavo di interfaccia del sistema di
monitoraggio batterie Xantrex dalla relativa porta di espansione.
Installazione del software
Effettuare le seguenti operazioni per installare correttamente il software Xantrex Battery Monitor sul computer:
1. Chiudere tutte le applicazioni Windows in esecuzione.
2. Inserire il CD-ROM del software Xantrex Battery Monitor nell'apposita unità. Il processo di installazione viene automaticamente
avviato mediante la funzionalità Autorun di Windows. Se l'avvio automatico non riesce, selezionare [START] [ESEGUI] e digitare:
D:\setup.exe dove D: è la lettera dell'unità CD-ROM.
3. Seguire le istruzioni dettagliate visualizzate sullo schermo per completare l'installazione del software.
Cenni preliminari sul software Xantrex Battery Monitor
Per avviare del software Xantrex Battery Monitor dopo l'installazione, effettuare le seguenti operazioni:
1. Scegliere il pulsante [START] di Windows.
2. Scegliere [PROGRAMMI], quindi [Xantrex Battery Monitor].
3. Fare clic sull'icona Xantrex Battery Monitor per avviare il software.
Per ulteriori informazioni sul software Xantrex Battery Monitor, vedere la Guida in linea.
Specifiche tecniche Scatola di interfaccia
6SHFLILFKHWHFQLFKH6FDWRODGLLQWHUIDFFLDLVRODWDIXOOGXSOH[
Intervallo di tensione in entrata +9...35 VDC
Intervallo di corrente in entrata 16...25 mA
Valore di isolamento 1500 Vrms per 1 sec.
Temperatura ambiente operativa 0...50 °C
Dimensioni (L × W × H) 3 3/8 × 2 9/16 × 1 1/16 pollici / 86 × 66 × 27 mm
Battery Monitor
Isolated XBM to RS232˜
interface box
E501˜
I/O
TEMP.˜
SENSOR
RS232 I/O
Sistema di
monitoraggio
Xantrex
Porta di espansione sistema di
monitoraggio batterie Xantrex
Cavo di interfaccia
Sensore di temperatura
opzionale
Porta seriale al PC

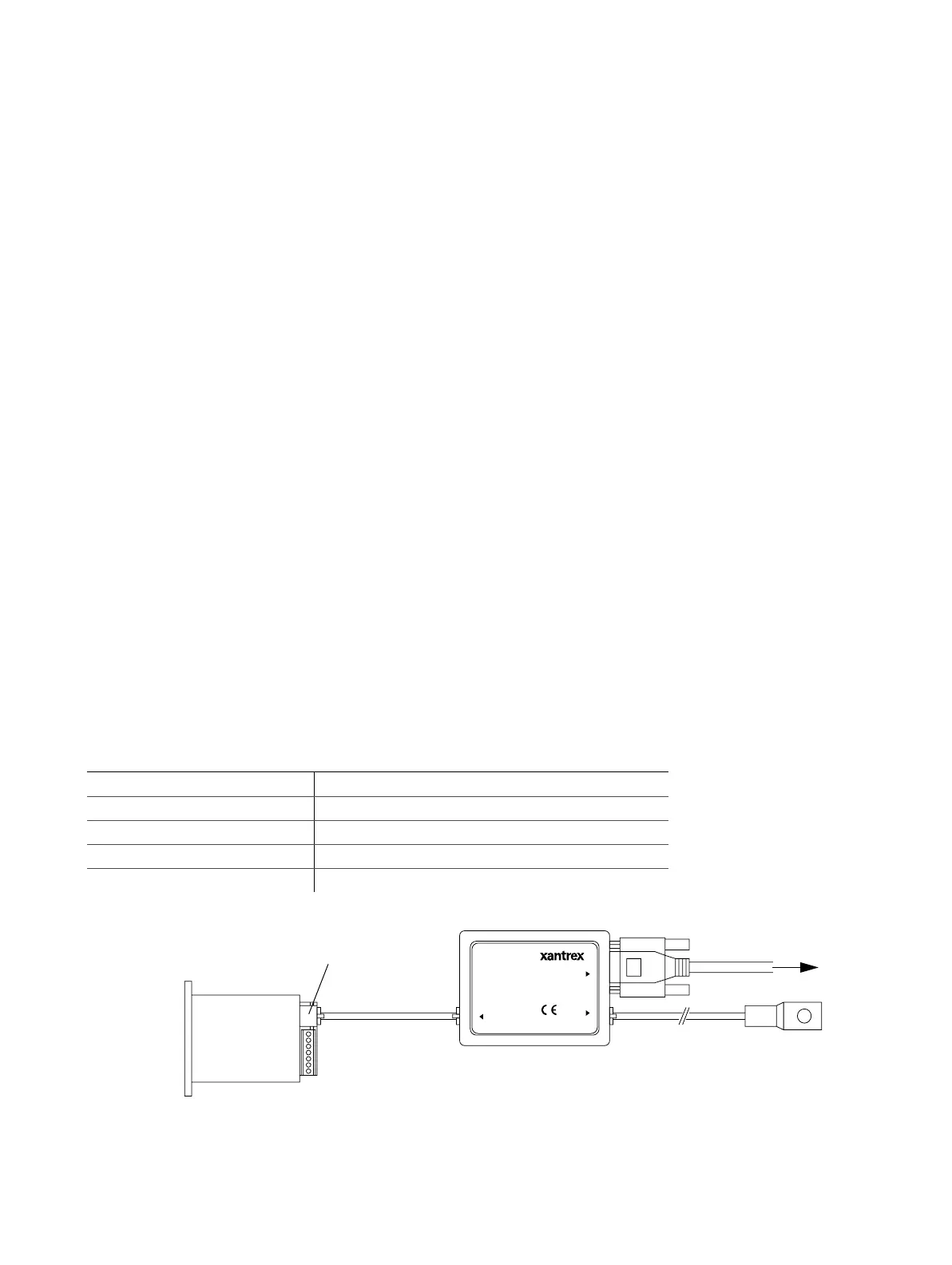

Installazione completa di comunicazione del sistema di
monitoraggio batterie Xantrex incluso il sensore di temperatura
