Instalación

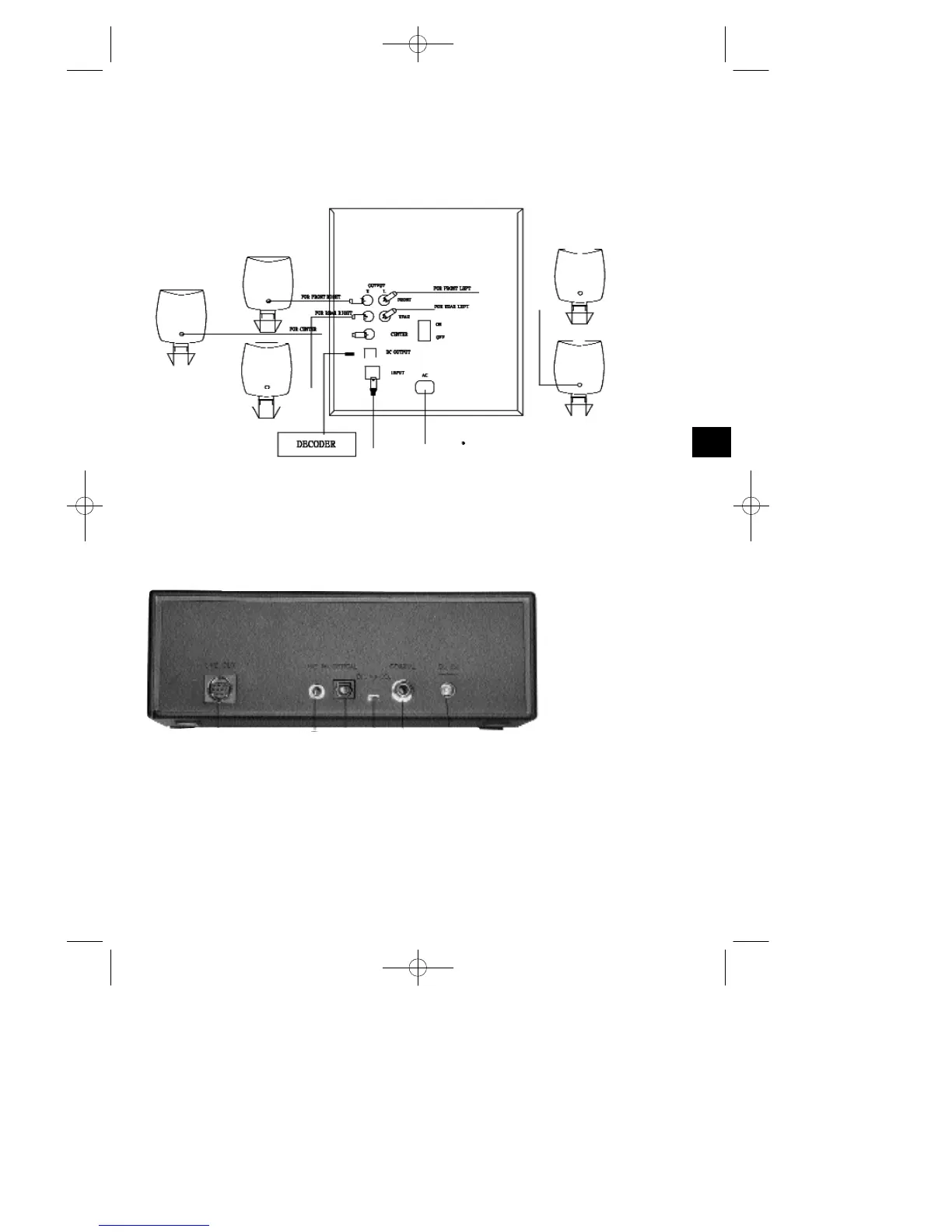

Conecte el sistema con la fuente de sonido cómo mostrado en la figura abajo:
Conexión de los altavoces:
Conecte los altavoces con el subwoofer cómo mostrado en la figura arriba mencionada.
Conexión del descodifcador:
A: Salida analógica G9 al subwoofer (Canales L, R, SL, CENTRO, SR, SUBWOOFER)
B: Entrada estéreo analógica (conexión adicional de una fuente estéreo de 2 canales)
C: Cable optico, enrada S/PDIF(entrada digital).
D: Interruptor para entrada S/PDIF óptica o coaxial
E: Entrada S/PDIF, cable coaxial (entrada digital)
F:Conexión CC 12V (viene del subwoofer)
E
A B C D E F
