- 10 -
4. Istruzioni per l’installazione e l’utilizzo
Schema cablaggio
Schema cablaggio
Al sensore
Al sensore
4.2 cablaggio

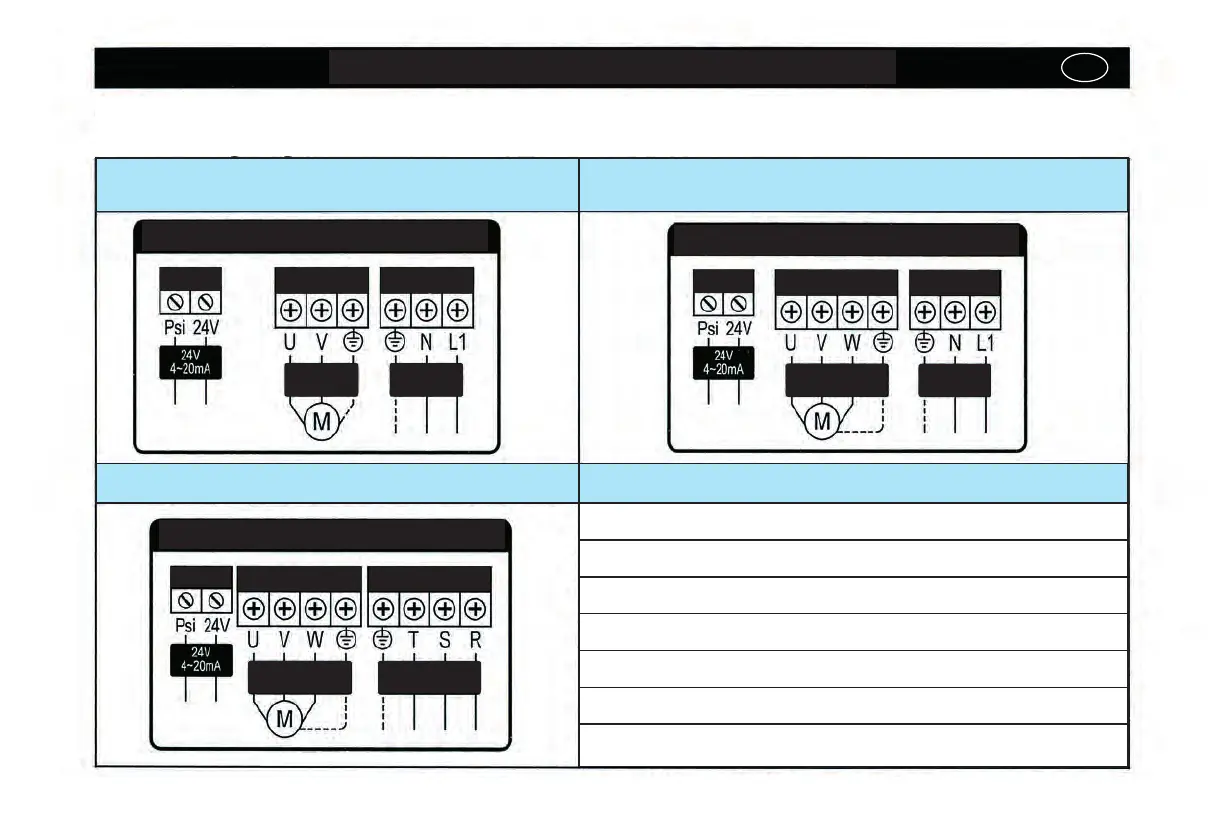

4.2.1 schema di cablaggio e relative istruzioni
Monofase in ingresso e monofase in uscita Monofase in ingresso e trifase uscita
Trifase in ingresso e trifase in uscita Note sul cablaggio
alla pompa
alla pompa
all’alimentazione
1~230V AC
50/60Hz
all’alimentazione
Schema cablaggio
Al sensore
alla pompa
all’alimentazione
1) non collegare fra loro il circuito principale dell’alimentazione ai terminali in uscita U, V e W
2) Eseguite il cablaggio solo dopo aver staccato la corrente
3) Verificate che il voltaggio nominale dell’inverter e il voltaggio di ingresso siano coerenti
4) L’inverter non può essere sottoposto al test di resistenza voltaggio dielettrico
5) la coppia di serraggio delle viti è di 1,7 N.m
6) Assicuratevi di aver fatto la messa a terra prima di cablare i terminali del circuito principale
7) Allacciate la corrente di ingresso dopo aver installato il pannello.
Quando la corrente è attivata, non rimuovete il pannello.
1~230V AC
50/60Hz
1~230V AC
50/60Hz
3~230V AC
50/60Hz
3~400V AC
50/60Hz
3~400V AC
50/60Hz
