- 23 -

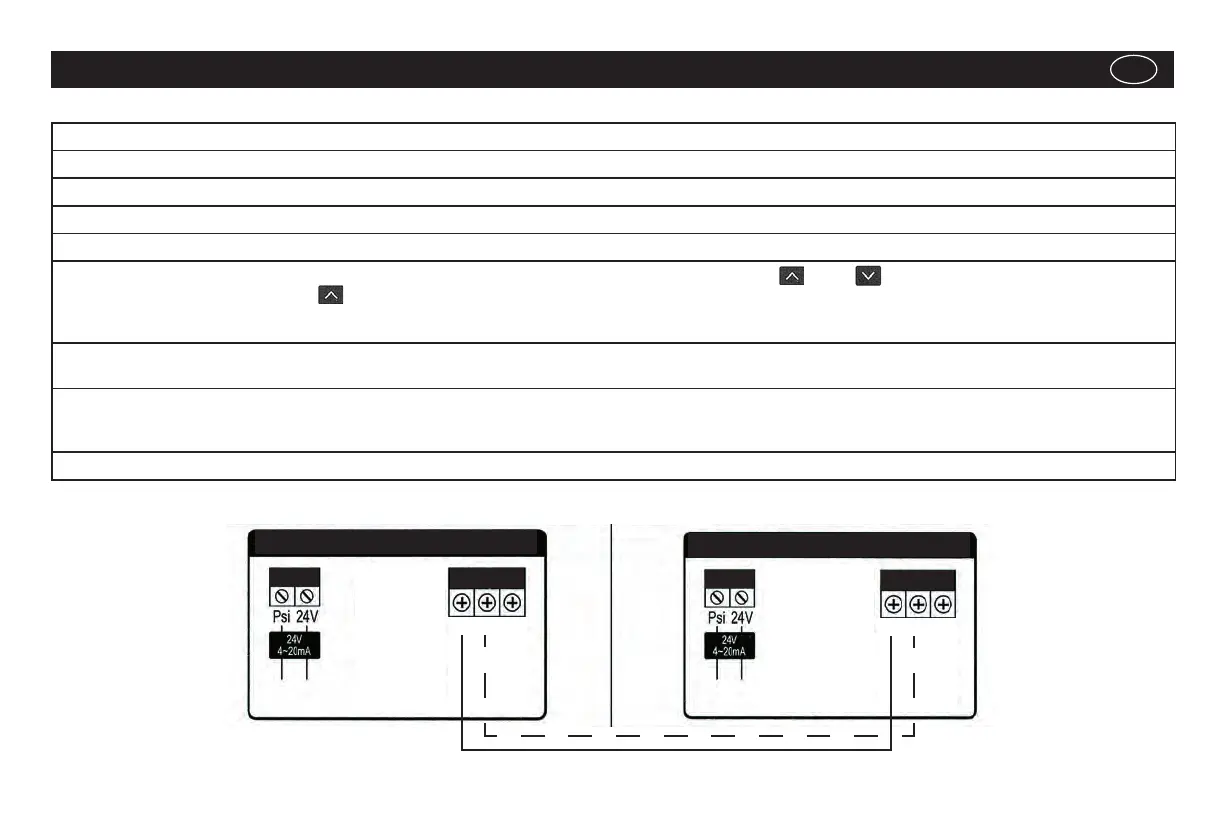

Collegamenti (per 2 o più Inverter fino ad un massimo di 6)
Schema cablaggio
SENSORE
RETE
Schema cablaggio
SENSORE
alla pompa
RETE
1~230V AC
50/60Hz
1~230V AC
50/60Hz
485+
485+
485-
485-
GND
GND
INVERTER 1 INVERTER 2 fino a max. 6
Istruzioni per funzionamento con più pompe in linea
Metodo di lavoro di default : modalità a host fisso
Collegamento : i due cavi principali (0.5 mm2) possono essere usati per controllare indipendentemente il controllo parallelo delle pompe (massimo 6).
1. Installazione inverter: assicurarsi di fare la messa a terra sia delle pompe che degli inverter.
2. Connessione alla linea elettrica: dopo aver collegato il sistema alla linea elettrica, i led dell’accensione e delle elettropompe si accenderanno.
3. Impostazione pompa principale e ausiliare:
Premete “STOP”, in modo da spegnere l’indicatore della pompa . Premete contemporaneamenteSU e GIÙ per 3 secondi, così apparirà il messag-
gio F001 sul display. Premete SU fino ad arrivare ad F011,poi premete “RUN”, e modificate il dato su 2 (default è 1). Se sono connesse più di due
pompe, vanno regolati tutti i dati F011 di tutte le pompe, il massimo è di 6. In questa modalità di connessione, la pompa principale è quella con il valore più
basso, le altre non possono avere lo stesso numero, altrimenti perderà la priorità.
4. collegare la linea di comunicazione dell’inverter 485 : Vi sono due fili collegati all’ inverter il filo rosso è la linea positiva (+) , quello nero è quello negativo
(-). Devono avere lo stesso raccordo filettato. Se vi sono più di due inverter nel sistema, vanno collegati nello stesso ordine (esempio 1 con 2, 2 con 3 .... )
5. Riavvio dopo interruzione d’energia: dopo aver completato i passaggi precedenti, dovete staccare la corrente per cinque minuti e dopo riattaccarla.
durante questo tempo, sullo schermo dell’inverter collegato alla pompa principale ci sarà scritto “NET”, e i LED delle pompe collegate al sistema lampegge
-
ranno continuamente. Il sistema è pronto quando smetteranno di lampeggiare.
6. Impostare la pressione costante nel sistema: si può impostare anche solo nella pompa principale, non nelle pompe ausiliarie.
