8

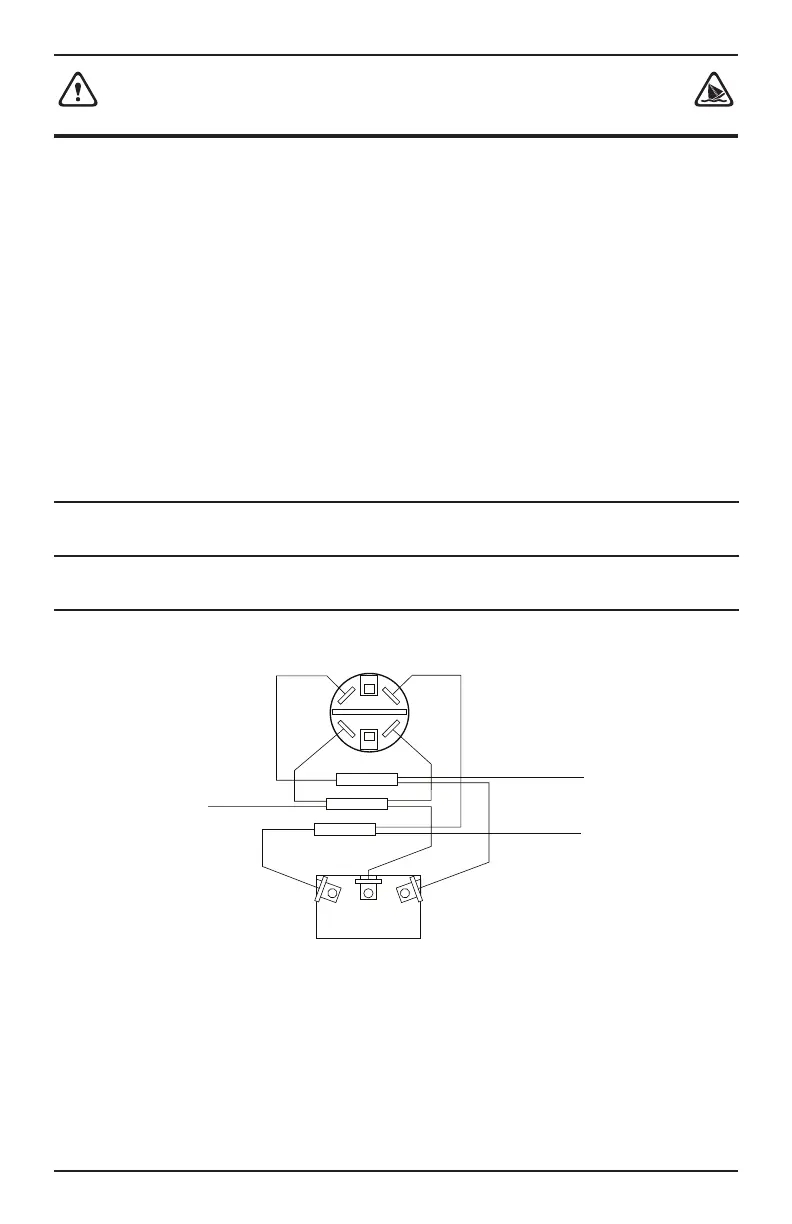

SCHÉMA DE CÂBLAGE
AVERTISSEMENT : RISQUE D’INONDATION
Si les toilettes sont installées sous la ligne de flottaison, elles doivent être installées avec une boucle ventilée
correctement positionnée dans le tuyau d’évacuation. Le non-respect de cette consigne peut entraîner des
inondations pouvant entraîner des pertes de biens et de vies.
ÉLECTRIQUE
Le câblage électrique doit être indépendant de tous les autres
accessoires. Il doit être fabriqué avec du fil torsadé en cuivre de
qualité marine du calibre spécifié dans le tableau des spécifica-
tions électriques. Effectuez toutes les connexions de fils avec des
connecteurs à verrouillage mécanique (connecteurs bout à bout
et bornes à sertir). Assurez-vous que le circuit est protégé par un
fusible ou un disjoncteur de taille appropriée déterminé à partir
du tableau des spécifications électriques. Fixez tous les fils à une
surface solide environ tous les dix-huit pouces (1/2 m) sur toute
leur longueur.
Câblez le panneau de commande à l’électrovanne et à l’ensemble
de pompe de toilette selon le schéma de câblage suivant.
Sélectionnez un emplacement pour le panneau de commande
qui convient à l’utilisateur des toilettes et permettra également
d’accéder aux fils du panneau de commande au moteur de la
toilette et à l’électrovanne ainsi qu’à la source d’alimentation
électrique au panneau de commande. Le fil rouge du panneau
doit être connecté à une source d’alimentation positive protégée
contre les surintensités. Connectez le fil marron du panneau au fil
positif (orange) du moteur de la pompe à déchets. Connectez le
fil noir du moteur de la pompe à déchets au négatif de la batterie.
Connectez le fil jaune du panneau à une borne d’électrovanne.
Connectez la borne de l’électrovanne restante au négatif de la
batterie. L’électrovanne n’est pas sensible à la polarité.
Pour installer le panneau d’interrupteurs, percez deux trous de
1-3/4” (45 mm) de diamètre (légèrement superposés) à travers la
surface de montage de l’interrupteur sélectionné selon le gabarit
ci-joint. Assurez-vous que le modèle est correctement orienté car
il n’est pas symétrique. Percez également quatre trous de taille
appropriée pour les fixations sélectionnées pour fixer le panneau
de commutation à sa surface de montage.
SPÉCIFICATIONS ÉLECTRIQUES
* La longueur du parcours correspond à la distance totale entre la source d’alimentation et le produit et le retour à la terre.
Tension
Tirage
d’ampères
Taille du
fusible
Taille de fil par pied de course*
0’-10’ 10’-15’ 15’-25’ 25’-40’ 40’-60’
12 Vcc 10 25 #16 #14 #12 #10 #8
24 Vcc 5 15 #16 #16 #16 #14 #12
BRUN JAUNE
JAUNE
BRUN
ROUGE
JAUNE
BRUN
ROUGE
ROUGE
ROUGE
Vers le fil moteur positif
(orange) de la pompe à
déchets
Vers l’électrovanne
À positif
SERVICE
Les toilettes Jabsco Quiet-Flush ne nécessitent aucun entretien de routine autre qu’un nettoyage occasionnel pour maintenir un état
sanitaire hygiénique. Nettoyez les toilettes avec des nettoyants doux non abrasifs sans aromatiques forts. Les nettoyants contenant de
fortes concentrations d’aromatiques tels que les nettoyants concentrés parfumés au pin et les concentrés dégraissants fortement parfumés
peuvent faire gonfler le joint de la pompe et contribuer à une fuite prématurée du joint.
La toilette n’a aucune pièce d’usure nécessitant un remplacement périodique autre que le joint d’arbre qui, dans des conditions normales,
devrait fournir plusieurs années de service avant de devoir être remplacé. Le joint ne doit être remplacé que si des signes de fuite sont
remarqués sous le boîtier du joint positionné entre le moteur et la base de la toilette.
Avis: Avant d’effectuer tout entretien, débranchez l’alimentation électrique des toilettes et veillez à ce qu’elle ne soit pas rebranchée tant que
