2019 Columbus McKinnon Industrial Products GmbH
TR - Kullanıcı Kılavuzu'nun Çeviri (özel tipler için
de geçerlidir)
ÖNSÖZ
CMCO Industrial Products GmbH ürünleri, en son teknik seviye ve kabul edilmiş
kurallara göre üretilmiştir. Amacının dışında kullanım sonucu ürünler kullanılırken
kullanıcıya veya üçüncü kişilere yönelik bedensel ve hayati tehlikeler ya da kaldırma
aletinde veya başka maddi değerler üzerinde olumsuz etkiler meydana gelebilir.
İşletmeci, kullanıcıların doğru dilde ve teknikte eğitim almalarından sorumludur. Bunun
için kullanım kılavuzu ürün işletmeye alınmadan önce her kullanıcı tarafından dikkatlice
okunmalıdır.
Bu kullanım kılavuzunun amacı, ürünü tanımayı ve amacın uygun kullanılmasını
kolaylaştırmaktır. Kullanım kılavuzu, ürün güvenli, amacına uygun ve ekonomik bir
şekilde işletmek için önemli açıklamalar içermektedir. Kullanım kılavuzunu
önemsemeniz, tehlikelerden kaçınmaya, tamir giderlerini ve devre dışı kalma sürelerini
azaltmaya ve ürünün güvenilirliği ile kullanım ömrünü yükseltmeye yardımcı olacaktır.
Bu kullanım kılavuzu sürekli olarak ürünün bulunduğu yerde tutulmalıdır. Kullanım
kılavuzu ve kullanıcının ülkesinde ve kullanım alanında geçerli olan kaza önleme
yönetmeliklerinin yanı sıra, aşağıdaki emniyetli ve doğru kullanım için geçerli onaylı
kurallara da uyulması gerekir.
Ürünün kullanımından, bakımdan veya onarımından sorunlu personel bu kullanım
kılavuzundaki talimatları okumalı, anlamalı ve bunlara riayet etmelidir.
Açıklanan koruyucu önlemler ancak ürün amacına uygun kullanıldığında ve uyarılara
uygun şekilde kurulduğunda veya bakımı yapıldığında gerekli güvenliği sağlar.
İşletmeci, güvenli ve risksiz bir çalışmayı sağlamak zorundadır.
DÜZGÜN ÇALIŞMA
Yük tespit gereci hızlı bir bağlantı noktası oluşturmaya, bir halatı yönlendirmeye veya
başka yönlendirmelerle birlikte bir palanga oluşturulmasına yarar.
Başka veya farklı kullanım usulüne aykırı kullanım sayılır. Bundan kaynaklanan zararlar
için Columbus McKinnon Industrial Products GmbH firması sorumluluk kabul etmez.
Risk yalnızca kullanıcı veya işletmecidedir.
Ekipman üzerinde belirtilen taşıma kapasitesi (WLL) aşılmaması gereken azami yüktür.
Taşıma kapasitesi kullanılan palanga bloğundan ve ilgili bağlantı türünden elde edilir.
Çekme halatının kullanımı ve bakımı DIN 15020 Sayfa 2 yardımı ile izlenebilir.
Uygun taşıma konstrüksiyonun seçimi ve ölçüleri işletmecinin sorumluluğundadır.
Bağlantı noktası ve taşıma konstrüksiyonu beklenen maksimum yüklenmeler için
(cihazın kendi ağırlığı + taşıma kapasitesi) uygun olmalıdır.
Yük tespit gereci, gelen ve giden halat arasında serbestçe hizalanabilecek şekilde
bağlantı noktasına ayarlanmalıdır.
Ekipmanı asarken kullanıcı, kaldırma ekipmanı tarafından tehlike altında olmayacak
şekilde kaldırma ekipmanını kullanmaya dikkat etmelidir.
Kullanıcı, ancak yükün doğru takıldığından ve tehlike alanında herhangi bir kişinin
bulunmadığından emin olduğunda yükü hareket ettirebilir.
Asılı yükün altında bulunmak yasaktır.
Yükleri uzun süre veya gözetimsiz olarak asılı ve gergin durumda bırakmayın.
Kaldırma aleti -10°C ila +50°C arasındaki sıcaklıklarda kullanılabilir. Aşırı şartlarda
kullanımla ilgili olarak üreticiye danışılması gerekir.
Kaldırma aletini özel ortamlarda kullanmadan önce (yüksek nem, tuzlu, aşındırıcı,
bazik) veya tehlikeli malları kaldırmadan önce (örn. yanıcı sıvılar, radyoaktif
malzemeler) üreticiye danışılmalıdır.
Çekme halatının yönlendirilmesi sadece işler halde olan yeterli boyutlara sahip
makaralarla (avara makaralar) yapılmalıdır.
Çeki kancaları ve/veya bağlantı halatları ya da zincirleri kullanırken doğru boyutlara
dikkat edilmelidir.
Bir yükü bağlamak için sadece izin verilmiş ve kontrol edilmiş bağlantı gereçleri
kullanılabilir.
Uygun kullanım kapsamına, kullanma kılavuzunun yanında bakım talimatlarına da
uyulması girer.
Çalışma arızalarında veya anormal çalışma sesleri olması durumunda kaldırma aleti
derhal kullanım dışına alınmalıdır.
DÜZGÜN OLMAYAN ÇALIŞMA
(eksik liste)
Cihazın taşıma kapasitesi (WLL) aşılmamalıdır.
Bir yükü gevşek olan halata bırakmak yasaktır (halat kopma riski).
Yük tespit gereci sadece, çapları tip levhasındaki bilgilere uyan çelik halatlarla
çalıştırılmalıdır.
Yazıların, uyarıların veya tip plakasının çıkarılması veya örtülmesi (örn. üzerine bir şey
yapıştırarak) yasaktır.
Yük taşınırken sarkaç hareket olması ve yükün engellere çarpması önlenmelidir.
Yük, kullanıcıların göremediği bölgelerde hareket ettirilmemelidir. Aksi takdirde yardım
alınmalıdır.
Cihazda kaynak çalışmaları yapmak yasaktır. Cihaz, kaynak çalışmalarında toprak hattı
olarak kullanılamaz.
Eğik çekme, yani gövde ve/veya kancanın yanal yüklemesi yasaktır.
Üreticiye danışmadan değiştirilmiş bir cihazın kullanılması yasaktır.
Yük tespit gerecinin insan taşıma için kullanılması yasaktır.
Halata düğüm atmayın veya halat kıskaçlarıyla, cıvatayla veya benzeri ile kısaltmayın
ya da uzatmayın. Halatlar onarılmamalıdır.
Kancadan emniyet mandalının çıkarılması yasaktır.
Kancanın ucuna yükleme yapmayın. Bağlantı gereci her zaman kanca zemininde
olmalıdır.
Bağlantısı yapılan yük dönmemelidir, çünkü çekme halatı ve cihazın yük kancası
askıdaki yüklerine dönmesi için tasarlanmamıştır. Eğer iş gereği dönmesi gerekiyorsa,
ikili kancalar kullanılmalı veya üreticiye danışılmalıdır. Halatta sarılmış noktalar
bulunmamalıdır.
Kancanın halat klapesini güvenle kilitlemiş olmasına dikkat edilmelidir.
Çeki kancaları kullanırken doğru boyutlara dikkat edilmelidir. DIN 15020 tipi vinçlerle
ilgili temel hususlara dikkat edilmelidir.
Yük tespit gerecinin kancasına sadece bir yük asılabilir.
Asla hareketli parçalara elinizi sokmayın.
Cihazı yüksek bir yerden düşürmeyin. Düzgün bir şekilde yere bırakılmalıdır.
Cihaz patlama riski bulunan ortamlarda kullanılmamalıdır.
MONTAJ
Bağlantı noktası kontrolü
Kaldırma aletinin bağlantı noktası, monte edileceği taşıyıcı konstrüksiyon yeterince
sağlam olacak ve beklenen kuvvetlere dayanacak şekilde seçilmelidir.
Yükün altındaki cihazın serbestçe hizalanmasına da dikkat edilmelidir; aksi takdirde
izinsiz ek yüklenmeler meydana gelebilir.
Uygun taşıma konstrüksiyonun seçimi ve ölçüleri işletmecinin sorumluluğundadır.
DİKKAT: Kaldırma aletinin avara kasnaklarla (kasnak bloğu kuralı) birlikte
kullanılması durumunda yük ağırlığının kat be kat fazlası taşıyıcı konstrüksiyona
etkide bulunabilir!
İLK ÇALIŞTIRMA ÖNCESI KONTROLÜ
İlk çalıştırmadan önce, tekrar çalıştırılmadan önce ve temel değişikliklerden sonra ürün
ve taşıyıcı konstrüksiyon bir uzman tarafından kontrol edilmelidir. Bu kontrol genelde
gözle kontrol ve çalışma kontrolüdür. Bu kontrollerin amacı, kaldırma aletinin emniyetli
durumda olduğundan emin olmak, doğru şekilde kurulduğundan, çalışmaya hazır
olduğundan emin olmak ve gerekirse eksiklik ve hasarları gidermektir.
*Yetkin kişilere örnek olarak üretici veya temsilcinin bakım montörleri verilebilir. Fakat
işletmeci kendi işletmesinin eğitimli uzman personelini de bu kontrol için atayabilir.
DİKKAT: Çelik halatlarla çalışırken koruyucu eldiven kullanılmalıdır.
ÇALIŞMAYA BAŞLAMADAN ÖNCE KONTROL
İşe her başlamadan önce, taşıma aracı, donanım ve taşıma yapısı dahil olmak üzere
ekipmanda eksiklik ve kusur kontrolü (örn. deformasyonlar, çatlaklar, aşınma korozyon
kabartıları gibi) yapılmalıdır. Ayrıca frenler ve de ekipmanın ve yükün doğru asılması
kontrol edilmelidir.
Bağlantı noktasının kontrolü
Kaldırma aletinin bağlantı noktası, monte edileceği taşıyıcı konstrüksiyon yeterince
sağlam olacak ve beklenen kuvvetlere dayanacak şekilde seçilmelidir.
Yükün altındaki cihazın serbestçe hizalanmasına da dikkat edilmelidir; aksi takdirde
izinsiz ek yüklenmeler meydana gelebilir.
Uygun taşıma konstrüksiyonun seçimi ve ölçüleri işletmecinin sorumluluğundadır.
DİKKAT: Kaldırma aletinin avara kasnaklarla birlikte kullanılması durumunda yük
ağırlığının kat be kat fazlası taşıyıcı konstrüksiyone etkide bulunabilir!
Halatın kontrol edilmesi
DİKKAT: Çelik halatlarla çalışırken koruyucu eldiven kullanılmalıdır.
Halat dış kusurlar, deformasyon, bükülmeler, tek tel veya kordon kırılması, ezilmeler,
kabartılar, paslanma (örn. korozyon izi), aşınma, aşırı ısınma ve halat uç
bağlantılarında aşırı aşınma bakımından kontrol edilmelidir. Halat hasarları çalışma
arızalarına ve palangada kalıcı hasarlara neden olabilir. ışarı çıkmış, kırık halat telleri
nedeniyle yaralanmalar olabilir. Hafif hasarlar tespit edildiğinde, kontrol aralıkları
kısaltılmalıdır.
Kancanın kontrol edilmesi
Taşıma kancası ve yük kancasında deformasyon, hasar, çatlak, aşınma veya korozyon
bulunmamalıdır. Emniyet mandalı kolay ve tam çalışır halde olmalıdır.
Fonksiyon kontrolü
Çalıştırmadan önce halat mekanizmasının yüksüz koşulda çalışmasını kontrol edin.
ÇALIŞMA
Kurulum, servis, çalışma
Kaldırma aletinin kurulumu, servisi ve bağımsız çalıştırmasıyla görevlendirilen
operatörler uygun eğitimlerden geçip nitelikli hale gelmelidirler. Operatörler firma
tarafından özel olarak seçilirler ve konuyla ilgili ulusal güvenlik talimatlarınaaşina
kimseler olmalıdırlar.
Bir çelik halatın yerleştirilmesi
Bir çelik halatı yerleştirmeden önce halat çapının halat makarasına uyması
sağlanmalıdır.
Kancanın kilit tırnağı halat makarası yönünde bakacak ve klape açılacak şekilde yük
tespit gerecinin kancasını 90° kenara çevirin.
Çelik halatı yerleştirdikten sonra klapeyi tekrar kapatın ve kancayı çekme yönüne geri
çevirin; böylece klape emniyetle kilitlenir.
KONTROL, SERVIS & ONARIM
Mevcut ulusal/uluslar arası kaza önleme veya güvenlik talimatlarına göre kaldırma
aletleri test edilmelidir:
• İşletmecinin risk değerlendirmesine göre,
• İlk çalıştırmadan önce,
• Uzun süreli aralardan sonra tekrar çalıştırmadan önce
• Ciddi değişikliklerden sonra,
• senede en az 1 x olmak kaydıyla yetkin bir kişi tarafından kontrol edilmelidir.
DİKKAT: İlgili kullanım koşulları (örn. galvanizde) kısa kontrol aralıkları olmasını
gerekli kalabilir.
Onarım çalışmaları yalnızca orijinal Yale yedek parçalar kullanan atölyeler tarafından
yapılabilir. Kontrolde emniyet düzeneklerinin sayısı ve etkinliği, cihazların, taşıyıcı
gereçlerin, ekipmanın ve taşıyıcı konstrüksiyonun durumuna hasar, aşınma, korozyon
veya başka değişiklikler bakımından bakılır.
Çalıştırma işlemi ve periyodik kontroller belgelenmelidir (örn. CMCO fabrika
belgesinde). Bununla ilgili XX sayfasındaki bakım ve kontrol aralıklarına da bakın.
İstendiği takdirde kontrollerin ve yapılan onarımın sonuçları ibraz edilmelidir. Kaldırma
aleti (1t kaldırma ağırlığı sonrası) bir manuel şaryoya takılmışsa veya kaldırma aletiyle
kaldırılmış bir yük bir veya iki yönde hareket ettirilirse, sisteme vinç gözüyle bakılır ve
ger. başka kontroller yapılmalıdır.
Korozyonu önlemek için boya hasarları düzeltilmelidir. Tüm mafsallı noktalar ve
yüzeyler hafifçe yağlanmalıdır. Aşırı kirlenme durumunda cihaz temizlenmelidir.
En geç 10 yıl sonra cihaz bir genel revizyondan geçmelidir.
Özellikle çekme halatının ve askının ölçüleri gözlem gerektirir.
DİKKAT: Parçalar değiştirilmesini müteakip bir kontrolün nitelikli kişi tarafından
yapılması zorunludur!
Çelik halatın kontrolü
Çelik halatın bakımı ve kontrolü için DIN 15020 Sayfa 2 „Halatlı redüktörlerin esasları,
denetimi ve kullanımı ve geçerli ulusal ve uluslararası talimatlar esas alınacaktır.
Çelik halatın bakımı
Çelik halat boyunca (yani kaldırma aletinin veya yük tespit gerecinin içinde bulunan
kısım da) iş bitiminden sonra kirden arındırılmalı ve korozyon olmasını önlemek için
gres sürülmelidir.

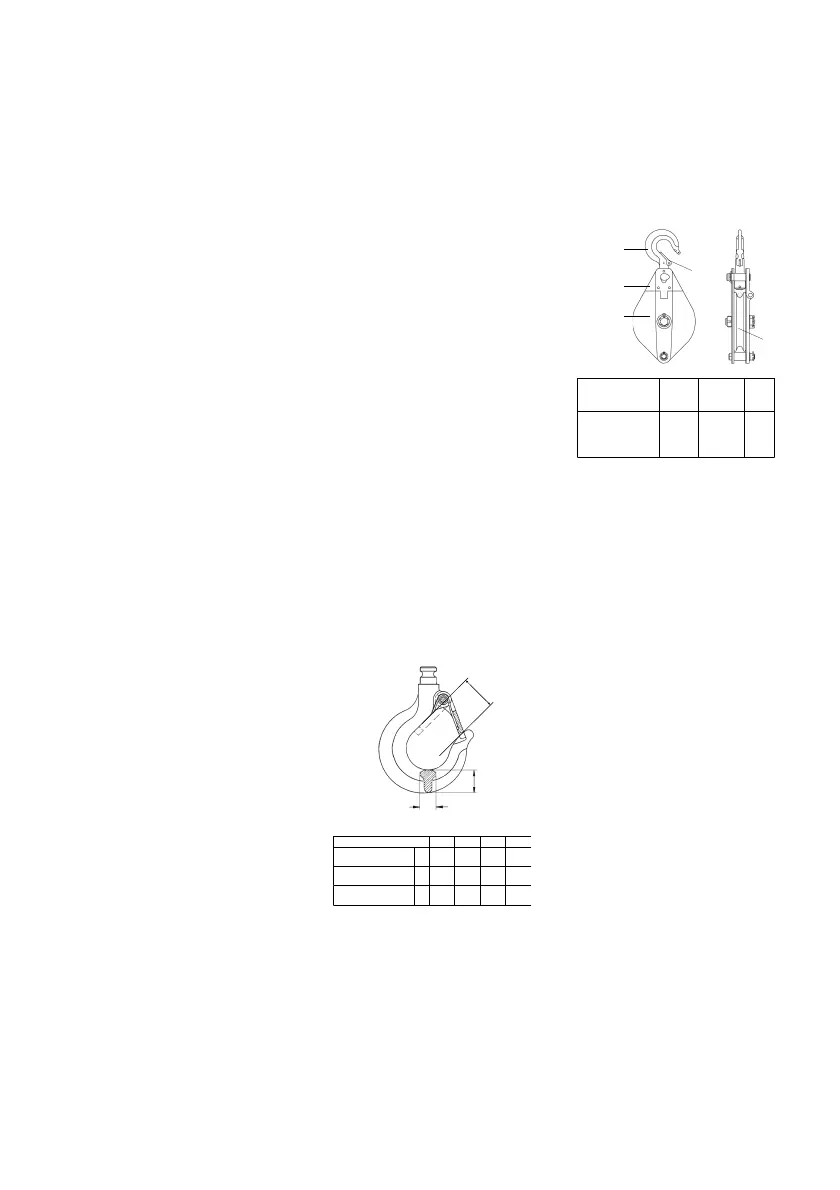

Yük kancasının kontrolü
Gerektiğinde kanca deformasyon, hasar, yüzey çatlakları, aşınma ve korozyon
bakımından (en az yılda bir kez) kontrol edilmelidir. İlgili kullanım koşulları kısa kontrol
aralıklarını da gerektirebilir.
Kontrole göre kullanılamaz olan kancalar yenileriyle değiştirilmelidir. Düzeltme yapmak
amacıyla kancalarda kaynak yapmak yasaktır. Çene açıklığı %10 artmışsa veya teknik
ölçüler aşınma sonucu %5 azalmışsa kancalar değiştirilmelidir. Teknik değerler ve
aşınma sınırları aşağıdaki 2 tablosundan alınabilir. Sınır değerlerine ulaşan parçalar
değiştirilmelidir.
Onarım çalışmaları yalnızca orijinal Yale yedek parçalar kullanan yetkili atölyeler
tarafından yapılabilir.
Bir onarımdan sonra ve uzun süreli aralardan sonra kaldırma aleti tekrar çalıştırılmadan
önce yeniden kontrol edilmelidir.
Kontroller işletmeci tarafından düzenlenmelidir.
NAKLIYE, DEPOLAMA, IŞLETMEDEN ÇIKARMA VE HURDAYA AYIRMA
Cihaz taşınırken aşağıdaki noktalara dikkat edilmelidir:
• Cihaz düşürmeyin veya atmayın, her zaman dikkatlice indirin.
• Çekme halatını cihazdan çıkarın.
• Uygun nakliye gereçleri kullanın. Bunlar yerel özelliklere göre değişir.
Cihazın depolanmasında veya geçici olarak devre dışı bırakılmasında şu noktalar
dikkate alınmalıdır:
• Cihazı temiz ve kuru bir yerde depolayın.
• Cihaz ve tüm montaj parçalarını kir, nem ve hasardan koruyun.
• Kancayı korozyondan koruyun.
• Cihaz devre dışı bırakıldıktan sonra tekrar kullanılacaksa, yetkin bir kişi tarafından
cihaz kontrol edilmelidir.
İmha
Devre dışı bırakıldıktan sonra cihazın parçaları yasal düzenlemelere göre imha
edilmelidir
Diğer bilgileri ve kullanım kılavuzlarını www.cmco.eu adresinden indirebilirsiniz!
Hakenmaße / Hook dimensions
Drahtseilkloben / Pulley blocks
1000 2000 3200 6400
Hakenöffnungsmaß / Hook opening
Hakenöffnungsmaß / Hook opening
a
nom.
a
max.
[mm]
[mm]
23,0
25,3
27,0
29,7
31,0
34,1
42,0
46,2
Maß Hakenbreite / Hook width
Maß Hakenbreite / Hook width
b
nom.
b
min.
[mm]
[mm]
17,0
16,2
24,0
22,8
28,0
26,6
35,0
33,3
Maß Hakendicke / Hook height
Maß Hakendicke / Hook height
h
nom.
h
min.
[mm]
[mm]
23,0
21,9
30,0
28,5
40,0
38,0
47,0
44,7
Tab. 2
Beschreibung
1 Haken
2 Klappe
3 Seitenplatte mit Klappe
4 Sicherheitsbügel
5 Seilrolle
Description
1 Hook
2 Movable side part
3 Side plate with movable side part
4 Safety latch
5 Rope pulley
Modell
Model
Tragfähigkeit
Capacity
[kg]
Seildurchmesser
Rope diameter
[mm]
Gewicht
Weight
[kg]
Kloben/Pulley blocks 1000
Kloben/Pulley blocks 2000
Kloben/Pulley blocks 3200
Kloben/Pulley blocks 6400
1.000
2.000
3.200
6.400
7,0
13,0
15,0
18,0
3,3
8,9
15,5
26,5
Tab. 1
To Next Page
Loading...
Need help?
General
