WPROWADZENIE
Produkty CMCO Industrial Products GmbH są zbudowane zgodnie z aktualnym stanem
rozwoju wiedzy technicznej i ogólnie przyjętymi zasadami. Niemniej jednak błędy
obsługi podczas stosowania produktów mogą powodować zagrożenie dla życia i
zdrowia użytkownika lub osób trzecich bądź też uszkodzenie dźwignicy albo innego
mienia.
Użytkownik odpowiada za właściwe rzeczowo i fachowe poinstruowanie personelu
obsługi. W tym celu wszyscy operatorzy przed przystąpieniem do pierwszego
uruchomienia urządzenia muszą starannie przeczytać instrukcję obsługi.
Niniejsza instrukcja obsługi ma na celu ułatwienie zapoznania się z produktem i
wykorzystania jego zgodnych z przeznaczeniem możliwości. Niniejsza instrukcja
obsługi zawiera ważne informacje dotyczące użytkowania produktu w sposób
bezpieczny, poprawny i ekonomiczny. Jej przestrzeganie pomaga uniknąć zagrożeń,
obniżyć koszty napraw i przestojów oraz zwiększyć niezawodność i żywotność
produktu. Instrukcja obsługi musi być zawsze dostępna w miejscu, gdzie produkt jest
używany. Oprócz instrukcji obsługi oraz przepisów obowiązujących w kraju użytkownika
i w miejscu eksploatacji urządzenia dotyczących zapobiegania wypadkom należy
również przestrzegać powszechnie przyjętych zasad bezpiecznej i profesjonalnej pracy.
Personel obsługujący, konserwujący i naprawiający produkt musi przeczytać,
zrozumieć i stosować polecenia zawarte w niniejszej instrukcji obsługi.
Opisane środki ochrony tylko wtedy dadzą wymagane bezpieczeństwo, jeśli produkt
zostanie zainstalowany i będzie użytkowany oraz konserwowany zgodnie z
przeznaczeniem i niniejszymi wskazówkami. Użytkownik jest obowiązany wyeliminować
zagrożenia i zapewnić bezpieczne użytkowanie urządzenia.
STOSOWANIE ZGODNIE Z PRZEZNACZENIEM
Urządzenie chwytające służy do szybkiego stworzenia punktu podwieszenia, zmiany
kierunku liny lub – we współdziałaniu z innymi zmianami kierunku – do utworzenia
wielokrążka.
Inne lub wykraczające poza opisane zastosowanie jest uważane za niezgodne z
przeznaczeniem. Producent Columbus McKinnon Industrial Products GmbH nie ponosi
odpowiedzialności cywilnej za wynikające stąd szkody. Ryzyko ponosi wyłącznie
użytkownik pośredni lub bezpośredni.
Udźwig podany na urządzeniu (WLL) jest maksymalną masą ładunku, jaka może być
podwieszona. Udźwig wynika ponadto z danych zastosowanych zbloczy lin stalowych i
rodzaju podwieszenia.
Użytkowanie i konserwacja używanej liny stalowej wymaga kontroli na podstawie DIN
15020 arkusz 2.
Wybór i zwymiarowanie odpowiedniej konstrukcji nośnej należy do obowiązków
użytkownika.
Punkt podwieszenia i jego konstrukcja nośna muszą być zaprojektowane odpowiednio
do spodziewanych obciążeń maksymalnych (masa własna urządzenia + udźwig).
Urządzenie chwytające musi zostać tak ustawione w punkcie podwieszenia, aby mogło
się swobodnie wyregulować między dochodzącym i odchodzącym cięgnem linowym.
Podczas zawieszania urządzenia operator winien zadbać o możliwość takiej obsługi
dźwignicy, która nie spowoduje zagrożenia dla niego ani ze strony samej dźwignicy, ani
też urządzenia nośnego czy ładunku.
Operator może rozpocząć ruch z ładunkiem dopiero wtedy, gdy się upewni, że ładunek
jest prawidłowo podwieszony i że w strefie zagrożenia nie przebywają żadne osoby.
Przebywanie pod podniesionym ładunkiem jest zabronione.
Nie pozostawiać ładunków na dłuższy czas lub bez nadzoru w stanie uniesionym lub
zamocowanym.
Dźwignica może być używana w temperaturach otoczenia od -10°C do +50°C. W
przypadku ekstremalnych warunków pracy należy skonsultować się z producentem.
Przed użyciem dźwignicy w specjalnych warunkach otoczenia (wysoka wilgotność,
obecność soli, odczyn kwaśny, zasadowy) lub obsługą towarów niebezpiecznych (np.
stopione metale, materiały promieniotwórcze) należy skonsultować się z producentem.
Zmiana kierunku liny ciągnącej może się odbywać tylko poprzez sprawne krążki linowe
(zwrotne) o wystarczającym wymiarze.
Podczas używania haków ciągnących i/lub lin względnie łańcuchów do podnoszenia
ładunku należy zapewnić dobór ich właściwych rozmiarów.
Do podwieszania ładunku mogą być używane tylko zawiesia dopuszczone i
sprawdzone.
Do zgodnego z przeznaczeniem użytkowania sprzętu należy obok przestrzegania
instrukcji obsługi także stosowanie się do instrukcji konserwacji.
W razie zakłóceń działania albo nienormalnych dźwięków podczas pracy dźwignicę
należy natychmiast wyłączyć z ruchu.
NIEPRAWIDŁOWE STOSOWANIE
(Lista nie jest kompletna)
Nie wolno przekraczać udźwigu urządzenia (WLL).
Zabronione jest również spuszczanie ładunku na zwisającą linę – niebezpieczeństwo
zerwania liny!
Urządzenie chwytające może być użytkowane tylko z linami stalowymi o średnicy
zgodnej z informacją na tabliczce znamionowej.
Usuwanie lub zakrywanie (np. przez zaklejenie) napisów, wskazówek ostrzegawczych
lub tabliczki znamionowej jest zabronione.
Podczas transportowania ładunku należy unikać jego ruchu wahadłowego oraz uderzeń
w przeszkody.
Ładunku nie wolno przemieszczać do miejsc, w które operator nie ma wglądu. W razie
potrzeby winien on postarać się o pomoc.
Prace spawalnicze na urządzeniu są zabronione. Urządzenie nie może być używane
jako przewód uziemiający przy pracach spawalniczych.
Ciągnięcie skośne, tzn. boczne obciążenia korpusu i/lub haka, jest zabronione.
Nie wolno używać urządzenia, w którym dokonano zmian bez konsultacji z
producentem.
Zabronione jest używanie urządzenia chwytającego do transportu osób.
Liny nie zawęźlać i nie przedłużać ani nie skracać przy użyciu zacisków linowych, śrub i
tym podobnych. Liny nie mogą być naprawiane.
Usunięcie pałąka bezpieczeństwa z haka jest zabronione.
Nie obciążać końca haka. Zawiesie musi zawsze leżeć na spodzie haka.
Uchwycony ładunek nie może się obracać, ponieważ lina ciągnąca i hak ładunkowy
urządzenia nie są zaprojektowane na potrzeby obracania podwieszonych ładunków.
Jeśli przewiduje się robocze obracanie ładunków, należy zastosować tzw. krętliki lub
skonsultować się z producentem. W linie nie może pojawić się skręt; może to
powodować zakłócenia działania urządzenia i uszkodzenia liny.
Należy dbać, by hak pewnie blokował klapę linową.
Używając lin ciągnących, należy zapewnić dobór ich właściwych rozmiarów. Należy
przestrzegać zasad dla napędów linowych według DIN 15020.
Na haku urządzenia chwytającego można podwieszać tylko jeden pojedynczy ładunek.
Nigdy nie chwytać za elementy ruchome.
Nie dopuścić do upadku urządzenia z dużej wysokości. Powinno ono być zawsze
prawidłowo ustawione na podłożu.
Nie wolno stosować urządzenia w atmosferze wybuchowej.
MONTAŻ
Sprawdzenie punktu podwieszenia
Punkt podwieszenia dźwignicy należy wybierać tak, aby konstrukcja nośna, na której
ma ona być zamontowana, posiadała dostateczną stabilność, a spodziewane siły były
pewnie przenoszone.
Należy zadbać o to, aby urządzenie mogło się także swobodnie ustawić pod ładunkiem,
w przeciwnym razie mogą powstać niedopuszczalne dodatkowe obciążenia.
Wybór i zwymiarowanie odpowiedniej konstrukcji nośnej należy do obowiązków
użytkownika.
UWAGA: Podczas używania dźwignicy we współdziałaniu z krążkami zwrotnymi
(zasada wielokrążka) na konstrukcję nośną może oddziaływać wielokrotność
masy ładunku!
KONTROLA PRZED PIERWSZYM URUCHOMIENIEM
Przed pierwszym uruchomieniem, ponownym uruchomieniem po postoju i po
zasadniczych zmianach produkt wraz z konstrukcją nośną winien być poddany kontroli
przez wykwalifikowaną osobę*. Kontrola ta składa się głównie z kontroli wizualnej i
sprawdzenia działania. Kontrole te mają na celu zapewnienie, że dźwignica jest w
bezpiecznym stanie, prawidłowo zamontowana i gotowa do użytku, a ewentualne wady
lub uszkodzenia zostały ujawnione i usunięte.
*Za osoby wykwalifikowane można uważać np. monterów-konserwatorów producenta
lub dostawcy. Przedsiębiorca może też zlecić tę kontrolę odpowiednio wyszkolonemu
profesjonalnemu personelowi własnego zakładu.
UWAGA: Przy posługiwaniu się linami stalowymi powinno się nosić rękawice
ochronne.
KONTROLA PRZED ROZPOCZĘCIEM PRACY
Przed każdym rozpoczęciem pracy należy sprawdzić urządzenie wraz z urządzeniami
nośnymi, wyposażeniem i konstrukcją nośną pod kątem widocznych wad i usterek, jak
np. odkształcenia, pęknięcia, zużycie i wżery korozyjne. Ponadto należy sprawdzić
hamulec i prawidłowość podwieszenia urządzenia i ładunku.
Sprawdzenie punktu podwieszenia
Punkt podwieszenia dźwignicy należy wybierać tak, aby konstrukcja nośna, na której
ma ona być zamontowana, posiadała dostateczną stabilność, a spodziewane siły były
pewnie przenoszone.
Należy zadbać o to, aby urządzenie mogło się także swobodnie ustawić pod ładunkiem,
w przeciwnym razie mogą powstać niedopuszczalne dodatkowe obciążenia.
Wybór i zwymiarowanie odpowiedniej konstrukcji nośnej należy do obowiązków
użytkownika.
UWAGA: Podczas używania dźwignicy we współdziałaniu z krążkami zwrotnymi
(zasada wielokrążka) na konstrukcję nośną może oddziaływać wielokrotność
masy ładunku!
Sprawdzenie liny
UWAGA: Przy posługiwaniu się linami stalowymi powinno się nosić rękawice
ochronne.
Linę należy sprawdzić pod kątem wad zewnętrznych, odkształceń, załamań, zerwania
pojedynczych drutów lub skrętek, zgnieceń, splątań, szkód wskutek rdzewienia (np.
wżerów korozyjnych), silnego przegrzania i silnego zużycia połączeń końców lin (np.
tulejki zaciskowej). Uszkodzenia liny mogą spowodować awarie i trwałe uszkodzenie
wciągarki linowej. Wystające zerwane druty mogą wywołać obrażenia.
Jeśli już stwierdzono lekkie (jeszcze niekwalifikujące do zdjęcia liny) uszkodzenia,
należy skrócić okresy międzykontrolne.
Sprawdzenie haka
Hak nośny lub ładunkowy należy sprawdzić pod kątem pęknięć, odkształceń,
uszkodzeń, zużycia i wżerów korozyjnych. Pałąk bezpieczeństwa musi się łatwo
poruszać i być całkowicie sprawny.
Sprawdzenie działania
Przed uruchomieniem należy przetestować prawidłowość działania napędu linowego w
stanie nieobciążonym.
DZIAŁANIE/UŻYTKOWANIE
Ustawienie, konserwacja, obsługa
Ustawienie, konserwację albo samodzielną obsługę dźwignic można powierzać tylko
osobom zaznajomionym z tymi urządzeniami.
Muszą oni mieć od przedsiębiorcy polecenie ustawienia, konserwacji albo obsługiwania
urządzeń. Ponadto operatorowi muszą być znane zasady zapobiegania wypadkom.
Wkładanie liny stalowej
Przed włożeniem liny stalowej należy się upewnić, że średnica liny pasuje do krążka
linowego. Hak urządzenia chwytającego obrócić w bok o 90°, tak aby nosek ryglujący
haka był zwrócony w stronę krążka linowego i można było otworzyć klapę (rys. 1). Po
włożeniu liny stalowej ponownie zamknąć klapę i obrócić hak w stronę wciągnika tak,
aby klapa została bezpiecznie zaryglowana.
KONTROLA, KONSERWACJA I NAPRAWA
Według obowiązujących krajowych/międzynarodowych przepisów dotyczących
zapobiegania wypadkom wzgl. przepisów bezpieczeństwa urządzenia chwytające
muszą być kontrolowane:
• zgodnie z oceną ryzyka określaną przez użytkownika,
• przed pierwszym uruchomieniem,
• przed ponownym uruchomieniem po wyłączeniu z użytkowania,
• po dokonaniu zasadniczych zmian,
• lecz przynajmniej 1x rocznie, przez wykwalifikowaną osobę.
UWAGA: Rzeczywiste warunki pracy (np. w galwanotechnice) mogą dyktować
kontrole w krótszych odstępach czasu.
Prace naprawcze mogą wykonywać tylko warsztaty specjalistyczne, które stosują
oryginalne części zamienne Yale. Kontrola (polegająca głównie na oględzinach i
sprawdzeniu działania) winna obejmować sprawdzenie kompletności i sprawności
wszystkich urządzeń zabezpieczających oraz stanu urządzenia, elementów zawiesia,
wyposażenia i konstrukcji nośnej pod kątem uszkodzeń, zużycia, korozji oraz innych
zmian.
Uruchomienie i powtarzające się kontrole muszą być udokumentowane (np. w
świadectwie zakładowym CMCO).
Na żądanie należy przedstawić wyniki kontroli i wykazać prawidłowość wykonanych
napraw. Jeśli dźwignica (o udźwigu od 1 t) jest zamontowana na wózku jezdnym lub w
nim i jeśli ładunek podniesiony tą dźwignicą jest poruszany w jednym lub kilku
kierunkach, urządzenie uważa się za dźwig i należy w razie potrzeby przeprowadzić
dalsze kontrole.
Uszkodzenia lakieru powinny być naprawione w celu uniknięcia korozji. Wszystkie
połączenia przegubowe i powierzchnie ślizgowe powinny być lekko nasmarowane. W
przypadku silnego zabrudzenia urządzenie należy oczyścić.
Najpóźniej po 10 latach urządzenie należy poddać remontowi kapitalnemu.
Obserwacji wymagają w szczególności wymiary liny stalowej i zawiesia.
UWAGA: Wymiana elementów konstrukcji pociąga za sobą konieczność
dokonania bezpośrednio potem kontroli przez wykwalifikowaną osobę!
Sprawdzenie liny stalowej
Miarodajne dla konserwacji i kontroli liny stalowej są wymagania DIN 15020 arkusz 2
„Zasady dla napędów linowych, kontrola i użytkowanie” oraz krajowe i międzynarodowe
przepisy obowiązujące w kraju użytkownika.
Konserwacja liny stalowej
Na koniec dnia pracy należy linę stalową na jej całej długości (a więc także jej część
znajdującą się właśnie w dźwignicy lub w urządzeniu chwytającym) oczyścić z grubego
brudu i ponownie lekko nasmarować, aby zapobiec korozji.
Sprawdzenie haka ładunkowego
Sprawdzenie haka pod kątem odkształcenia, uszkodzeń, pęknięcia powierzchni,
zużycia i korozji należy przeprowadzać w miarę potrzeby, lecz co najmniej raz w roku.
Dane warunki pracy mogą też wymagać skrócenia okresów między kontrolami.
Haki, które zostały odrzucone podczas kontroli, należy wymienić na nowe. Spawanie
haków, np. w celu naprawy miejsc zużytych, jest niedopuszczalne. Haki muszą być
wymienione, jeśli rozwarcie ich gardzieli zwiększyło się o 10% (rys. XX) albo jeśli
wymiary znamionowe zmniejszyły się wskutek zużycia o 5%. Wartości znamionowe i
granice zużycia podano w tabeli 2. W przypadku osiągnięcia jednej z wartości
granicznych należy elementy wymienić.
Prace naprawcze mogą wykonywać tylko autoryzowane warsztaty
specjalistyczne, które stosują oryginalne części zamienne Yale.
Po wykonaniu naprawy i po dłuższym przestoju dźwignica winna być przed
przywróceniem do ruchu ponownie sprawdzona.
Kontrole muszą być inicjowane przez użytkownika.
TRANSPORT, PRZECHOWYWANIE, WYŁĄCZANIE Z EKSPLOATACJI I
UTYLIZACJA
Podczas transportu urządzenia należy przestrzegać następujących zasad:
• Nie spychać ani nie rzucać urządzenia, zawsze odkładać je ostrożnie.
• Linę ciągnącą usunąć z urządzenia.
• Używać odpowiednich środków transportu. Te zaś zależą od warunków lokalnych.
Przy przechowywaniu lub przejściowym wyłączeniu urządzenia z eksploatacji
należy przestrzegać następujących zasad:
• Przechowywać urządzenie w miejscu czystym i suchym.
• Chronić urządzenie wraz ze wszystkimi zamontowanymi na nim elementami przed
zabrudzeniem, wilgocią i uszkodzeniem za pomocą odpowiedniego zakrycia.
• Haki chronić przed korozją.
• Jeśli urządzenie ma być ponownie użyte po wyłączeniu z eksploatacji, wymaga ono
uprzedniego sprawdzenia przez wykwalifikowaną osobę.
Utylizacja i usuwanie
Po wycofaniu urządzenia z eksploatacji należy zutylizować lub usunąć jego części
zgodnie z przepisami prawa.
Więcej informacji oraz instrukcji obsługi do pobrania można znaleźć na stronie
www.cmco.eu!

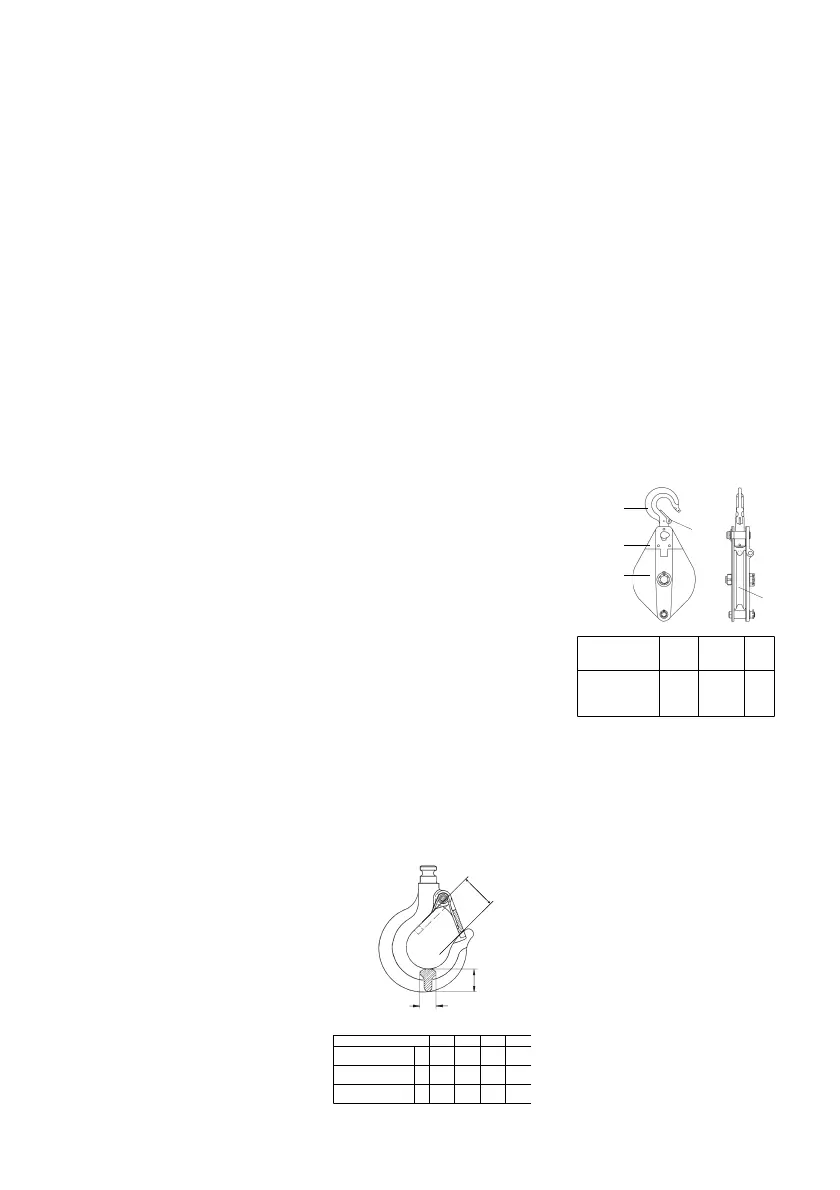

Hakenmaße / Hook dimensions
Drahtseilkloben / Pulley blocks
1000 2000 3200 6400
Hakenöffnungsmaß / Hook opening
Hakenöffnungsmaß / Hook opening
a
nom.
a
max.
[mm]
[mm]
23,0
25,3
27,0
29,7
31,0
34,1
42,0
46,2
Maß Hakenbreite / Hook width
Maß Hakenbreite / Hook width
b
nom.
b
min.
[mm]
[mm]
17,0
16,2
24,0
22,8
28,0
26,6
35,0
33,3
Maß Hakendicke / Hook height
Maß Hakendicke / Hook height
h
nom.
h
min.
[mm]
[mm]
23,0
21,9
30,0
28,5
40,0
38,0
47,0
44,7
Tab. 2
Beschreibung
1 Haken
2 Klappe
3 Seitenplatte mit Klappe
4 Sicherheitsbügel
5 Seilrolle
Description
1 Hook
2 Movable side part
3 Side plate with movable side part
4 Safety latch
5 Rope pulley
Modell
Model
Tragfähigkeit
Capacity
[kg]
Seildurchmesser
Rope diameter
[mm]
Gewicht
Weight
[kg]
Kloben/Pulley blocks 1000
Kloben/Pulley blocks 2000
Kloben/Pulley blocks 3200
Kloben/Pulley blocks 6400
1.000
2.000
3.200
6.400
7,0
13,0
15,0
18,0
3,3
8,9
15,5
26,5
Tab. 1
To Next Page
Loading...
Need help?
General
