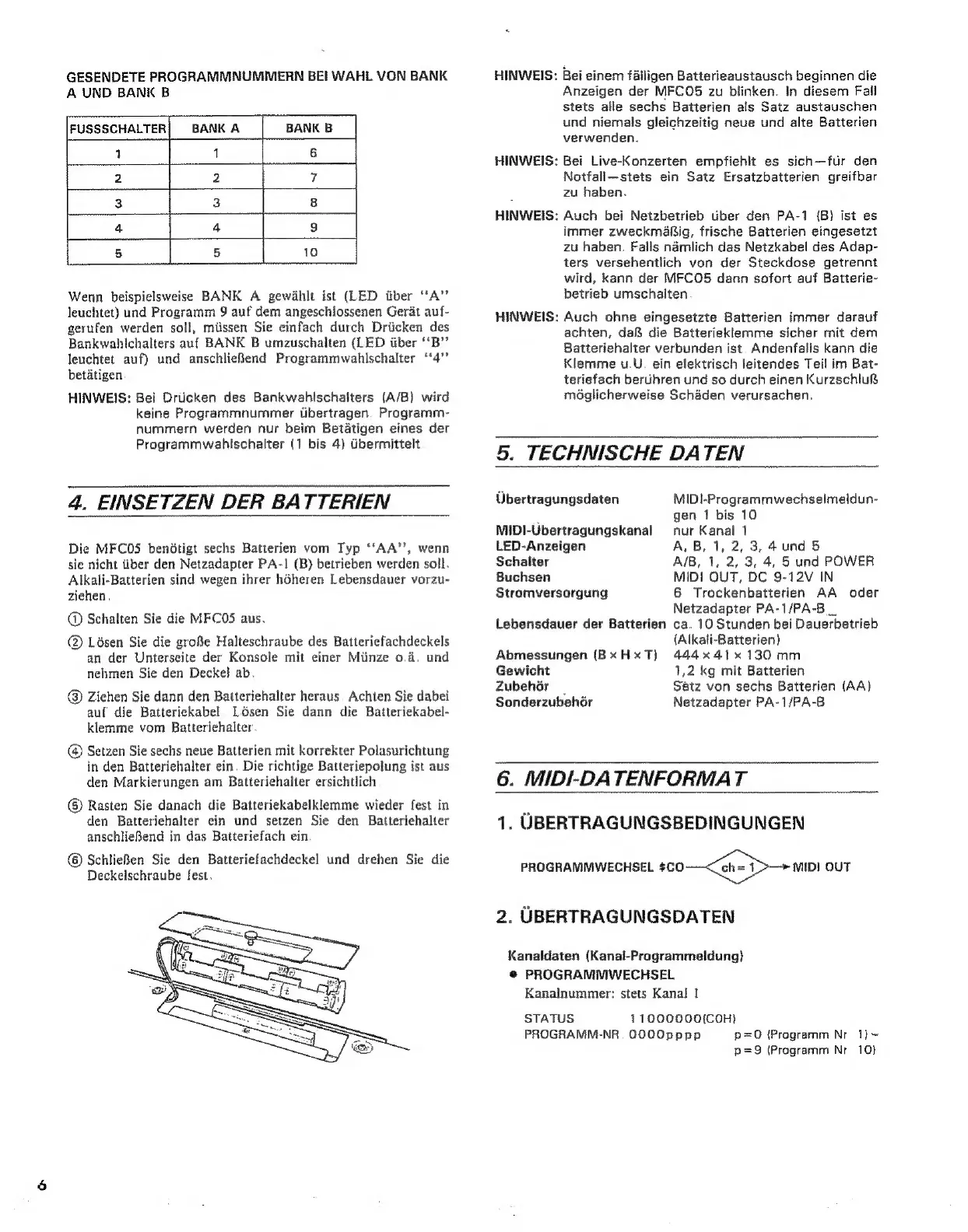

GESENDETE PROGRAMMNUMMERN BEI WAHL VON BANK
A UND BANK B
FUSSSCHALTER BANK A BANK B
1 1 6
2 2 7
3 3 8
4 4 9
5 5 10
Wenn beispielsweise BANK A gewählt ist (LED über “A”
leuchtet) und Programm 9 auf dem angeschlossenen Geràt auf-
gerufen werden soll, miissen Sie einfach durch Driicken des
Bankwahlchalters auf BANK B umzuschalten (LED über “B”
leuchtet auf) und anschließend Programmwahlschalter ‘4’
betätigen
HINWEIS: Bei Drücken des Bankwahlschalters (A/B} wird
keine Programmnummer übertragen. Programm-
nummern werden nur beim Betätigen eines der
Programmwahlschalter (1 bis 4) übermittelt
4. EINSETZEN DER BATTERIEN
Die MFCOS benötigt sechs Batterien vom Typ “AA”, wenn
sie nicht über den Netzadapter PA-1 (B) betrieben werden soll.
Alkali-Batterien sind wegen ihrer höheren Lebensdauer vorzu-
ziehen,
@ Schalten Sie die MFCOS aus.
@) Lösen Sie die große Halteschraube des Batteriefachdeckels
an der Unterseite der Konsole mit einer Münze o.ä. und
nehmen Sie den Deckel ab
© Ziehen Sie dann den Batteriehalter heraus. Achten Sie dabei
auf die Batteriekabel. Lösen Sie dann die Batteriekabel-
klemme vom Batteriehalter.
@ Setzen Sie sechs neue Batterien mit korrekter Polasurichtung
in den Batteriehalter ein, Die richtige Batteriepolung ist aus
den Markierungen am Batteriehalter ersichtlich
®©) Rasten Sie danach die Batteriekabelklemme wieder fest in
den Batteriehalter ein und setzen Sie den Batteriehalter
anschließend in das Batteriefach ein
(© Schließen Sie den Batteriefachdeckel und drehen Sie die
Deckelschraube fest.
HINWEIS: Bei einem fälligen Batterieaustausch beginnen die
Anzeigen der MFCOS zu blinken. In diesem Fall
stets alle sechs Batterien als Satz austauschen
und niemais gleichzeitig neue und alte Batterien
verwenden.
HINWEIS: Bei Live-Konzerten empfiehlt es sich—für den
Notfall—stets ein Satz Ersatzbatterien greifbar
zu haben.
HINWEIS: Auch bei Netzbetrieb uber den PA-1 {B} ist es
immer zweckmäßig, frische Batterien eingesetzt
zu haben. Falls nämlich das Netzkabel des Adap-
ters versehentlich von der Steckdose getrennt
wird, kann der MFCOS dann sofort auf Batterie-
betrieb umschalten.
HINWEIS: Auch ohne eingesetzte Batterien immer darauf
achten, daß die Batterieklemme sicher mit dem
Batteriehalter verbunden ist. Andenfalls kann die
Klemme u.U. ein elektrisch leitendes Teil im Bat-
teriefach berühren und so durch einen Kurzschluß
möglicherweise Schäden verursachen.
5. TECHNISCHE DATEN
Übertragungsdaten MIDI-Programmwechselmeldun-
gen 1 bis 10
MIDI-Ubertragungskanal nur Kanal 1
LED-Anzeigen A, B, 1, 2, 3, 4 und 5
Schalter AIB, 1, 2, 3, 4, 5 und POWER
Buchsen MIDI OUT, DC 9-12V IN
Stromversorgung 6 Trockenbatterien AA oder
Netzadapter PA-1/PA-B
Lebensdauer der Batterien ca. 10 Stunden bei Dauerbetrieb
(Alkali-Batterien)
Abmessungen (BxHxT) 444x41x 130 mm
Gewicht 1,2 kg mit Batterien
Zubehör _ Satz von sechs Batterien (AA)
Sonderzubehör Netzadapter PA-1/PA-B
6. MIDI-DATENFORMAT
1. ÜBERTRAGUNGSBEDINGUNGEN
PROGRAMMWECHSEL sco MIDI OUT
2. UBERTRAGUNGSDATEN
Kanaldaten (Kanal-Programmeldung)
© PROGRAMMWECHSEL
Kanalnummer: stets Kanal |
STATUS 11000000(C0H)
PROGRAMM-NR. 0000pppp =0 (Programm Nr 1}-
=9
Pp
p {Programm Nr 10}
