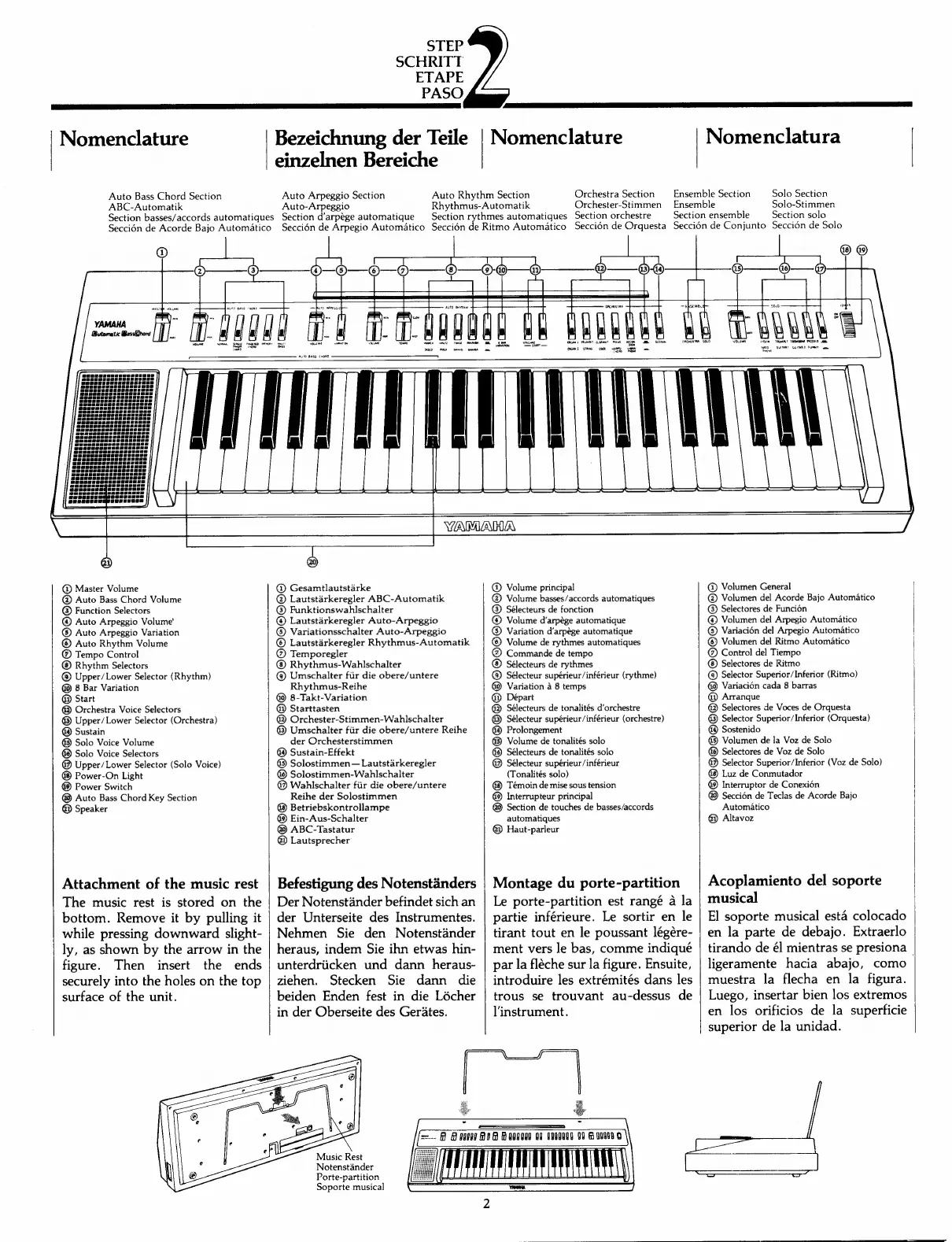

| Nomenclature
Auto Bass Chord Section
ABC-Automatik
Section basses/accords automatiques Section d’arpége automatique
Sección de Acorde Bajo Automático Sección de Arpegio Automático Sección de Ritmo Automático Sección de Orquesta
STEP
SCHRITT
ETAPE
PASO
Bezeichnung der Teile
einzelnen Bereiche
Auto Arpeggio Section
Auto- Arpeggio
Auto Rhythm Section
Rhythmus-Automatik
Section rythmes automatiques Section orchestre
| Nomenclature
Orchestra Section
Orchester-Stimmen
Ensemble Section
Ensemble
Section ensemble
Sección de Conjunto Sección de Solo
| Nomenclatura
Solo Section
Solo-Stimmen
Section solo
@ Master Volume
@ Auto Bass Chord Volume
© Function Selectors
@ Auto Arpeggio Volume
©) Auto Arpeggio Variation
© Auto Rhythm Volume
© Tempo Control
© Rhythm Selectors
Upper/Lower Selector (Rhythm)
@ 8 Bar Variation
@ Start
(3 Orchestra Voice Selectors
(3 Upper/Lower Selector (Orchestra)
(à) Sustain
&3 Solo Voice Volume
(3) Solo Voice Selectors
(2) Upper/Lower Selector (Solo Voice)
Power-On Light
@® Power Switch
@ Auto Bass Chord Key Section
@ Speaker
Attachment of the music rest
The music rest is stored on the
bottom. Remove it by pulling it
while pressing downward slight-
ly, as shown by the arrow in the
figure. Then insert the ends
securely into the holes on the top
surface of the unit.
AUTO BASS CHORD
ORCHESTAA SOLO TOL UAE
A
THE VA
@ Gesamtlautstárke
@ Lautstarkeregler ABC-Automatik
O Funktionswahlschalter
@ Lautstarkeregler Auto-Arpeggio
() Variationsschalter Auto-Arpeggio
O Lautstárkeregler Rhythmus-Automatik
@ Temporegler
Rhythmus-Wahlschalter
@ Umschalter fiir die obere/untere
Rhythmus-Reihe
8-Takt-Variation
@ Starttasten
(3 Orchester-Stimmen-Wahlschalter
(3 Umschalter für die obere/untere Reihe
der Orchesterstimmen
(à) Sustain-Effekt
Solostimmen — Lautstárkeregler
Solostimmen-Wahlschalter
@ Wahlschalter fiir die obere/untere
Reihe der Solostimmen
Betriebskontrollampe
43) Ein-Aus-Schalter
@ ABC-Tastatur
@ Lautsprecher
Befestigung des Notenstánders
Der Notenstánder befindet sich an
der Unterseite des Instrumentes.
Nehmen Sie den Notenstánder
heraus, indem Sie ihn etwas hin-
unterdrücken und dann heraus-
ziehen. Stecken Sie dann die
beiden Enden fest in die Löcher
in der Oberseite des Gerätes.
@ Volume principal
@ Volume basses/accords automatiques
© Sélecteurs de fonction
@ Volume d'arpége automatique
(9 Variation d'arpége automatique
(€) Volume de rythmes automatiques
Commande de tempo
Sélecteurs de rythmes
(3) Sélecteur supérieur/inférieur (rythme)
Variation à 8 temps
(3 Départ
(3 Sélecteurs de tonalités d'orchestre
(3 Sélecteur supérieur/inférieur (orchestre)
@ Prolongement
@ Volume de tonalités solo
Sélecteurs de tonalités solo
@ Sélecteur supérieur/inférieur
(Tonalités solo)
Témoin de mise sous tension
@® Interrupteur principal
G9) Section de touches de basses/accords
automatiques
@ Haut-parleur
Montage du porte-partition
Le porte-partition est rangé à la
partie inférieure. Le sortir en le
tirant tout en le poussant légère-
ment vers le bas, comme indiqué
par la flèche sur la figure. Ensuite,
introduire les extrémités dans les
trous se trouvant au-dessus de
l'instrument.
Music Rest
Notenstánder
Porte-partition
Soporte musical
(O) Volumen General
(2) Volumen del Acorde Bajo Automático
(3) Selectores de Función
@ Volumen del Arpegio Automático
© Variación del Arpegio Automático
@) Volumen del Ritmo Automático
@) Control del Tiempo
Selectores de Ritmo |
@ Selector Superior/Inferior (Ritmo)
Variación cada 8 barras
(3) Arranque
@) Selectores de Voces de Orquesta
@) Selector Superior/Inferior (Orquesta)
(à) Sostenido
@ Volumen de la Voz de Solo
(9 Selectores de Voz de Solo
@) Selector Superior/Inferior (Voz de Solo)
Luz de Conmutador
(9) Interruptor de Conexión
() Sección de Teclas de Acorde Bajo
Automático
E) Altavoz
Acoplamiento del soporte
musical
El soporte musical está colocado
en la parte de debajo. Extraerlo
tirando de él mientras se presiona
ligeramente hacia abajo, como
muestra la flecha en la figura.
Luego, insertar bien los extremos
en los orificios de la superficie
superior de la unidad.
