RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340
13
RX-V340/RX-V340RDS/
HTR-5630/HTR-5630RDS/DSP-AX340
FUNCTION (6) P.C.B.
MAIN (3) P.C.B.
CB281
CB471
MAIN (4) P.C.B.
TUNER
FUNCTION (3) P.C.B.
67 8

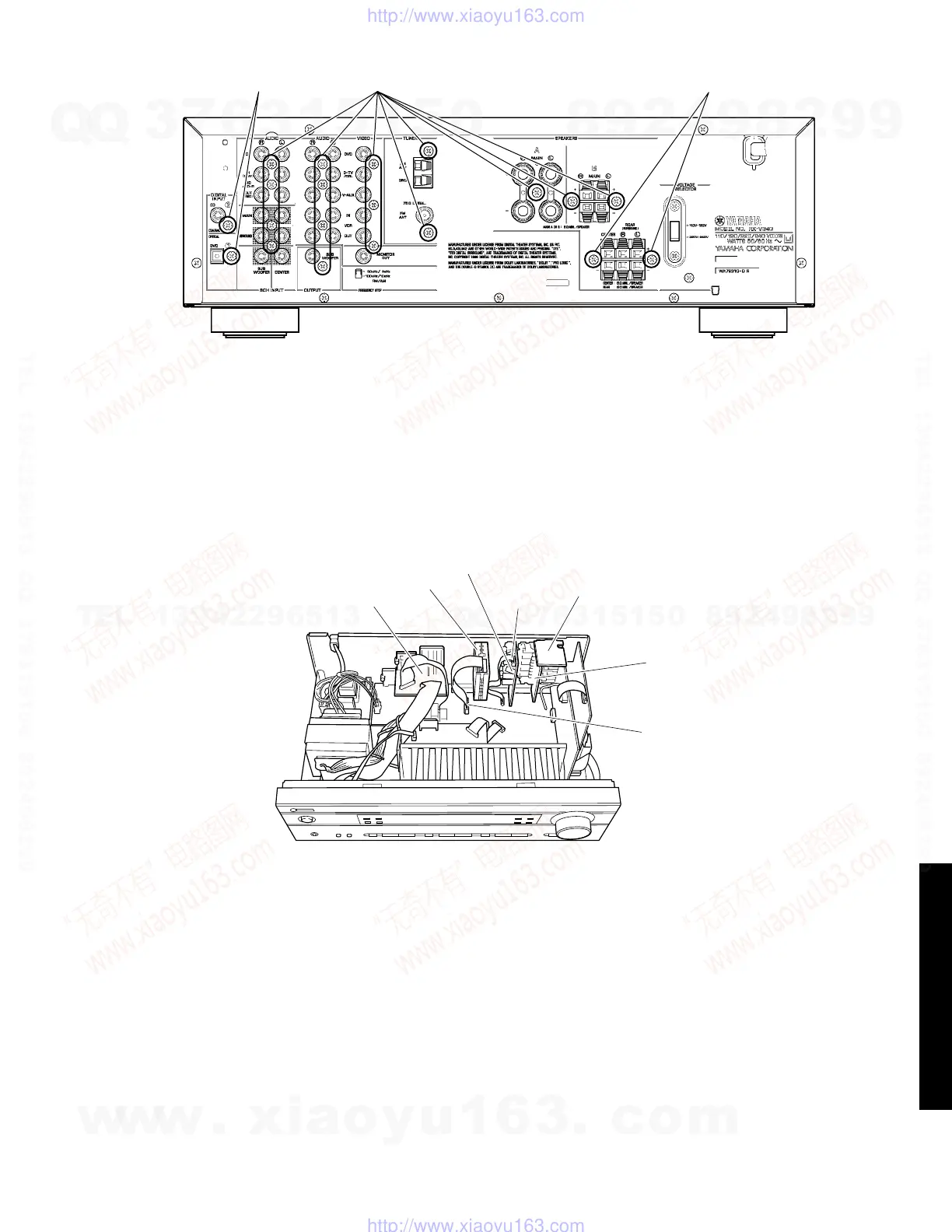

Fig. 3
4. MAIN (3)、MAIN (4)、FUNCTION（3）、
FUNCTION（6）、TUNERの外し方
a. CB281、CB471を外します。（Fig.4）
b. 7のネジ16本を外します。（Fig.3）
c. MAIN(3)、MAIN(4)、FUNCTION（3）、FUNCTION
（6）、TUNERを取り外します。（Fig.4）
4. Removal of MAIN (3), MAIN (4), FUNCTION (3),
FUNCTION (6) P.C.B.s and Tuner
a. Remove CB281 and CB471. (Fig. 4)
b. Remove 16 screws (7). (Fig. 3)
c. Remove MAIN (3), MAIN (4), FUNCTION (3),
FUNCTION (6) P.C.B.s. and the Tuner. (Fig. 4)
