46

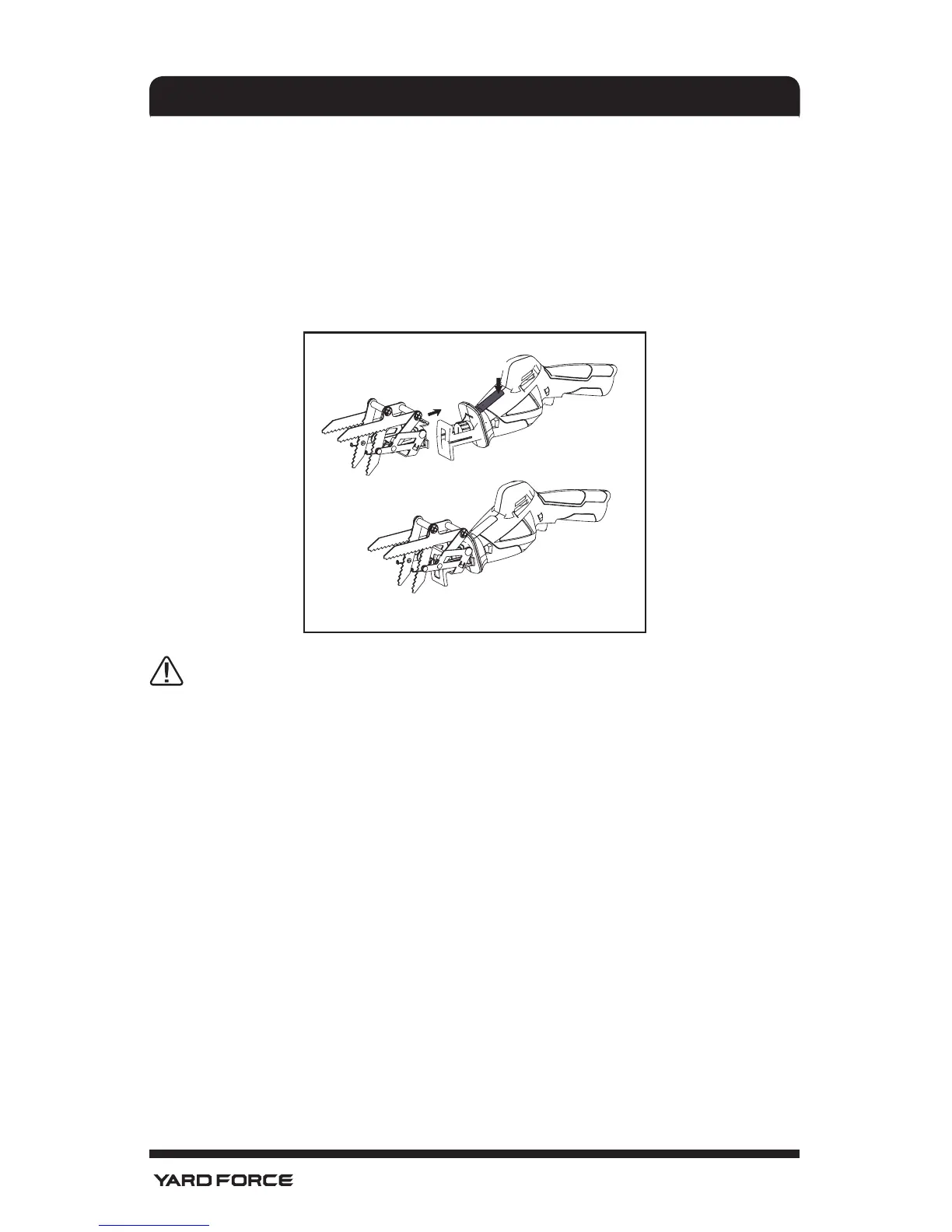

Montage der Spannvorrichtung (Abb. 3)
1. Drücken Sie den Entriegelungsknopf am Ende mit einer Hand herunter und richten
Sie den Sägekopf mit der anderen Hand so aus, dass sich der Sockel der Fußplatte
in die Öffnung des Spannvorrichtung stecken lässt. Achten Sie dabei darauf, dass
die beiden Aufnahmeöffnungen in der Spannvorrichtung mit den entsprechenden
Öffnungen in der Fußplatte uchten. Schieben Sie die Spannvorrichtung bis zum
Anschlag ein.
2. Lassen Sie den Entriegelungsknopf los, um die Spannvorrichtung zu verriegeln.
Prüfen Sie, ob die Spannvorrichtung fest verriegelt ist.
Depress
Insert
Clamping jaw has been assembled
Fig.3
HINWEIS:
Wenn das Sägeblatt im Werkzeug eingesetzt ist, empehlt es sich, zum Entfernen der
Spannvorrichtung zunächst das Sägeblatt zu entfernen.
Entfernen der Spannvorrichtung (Abb. 4)
Drücken Sie zum Entfernen der Spannvorrichtung den Entriegelungsknopf am Ende mit
einer Hand und ziehen Sie die Spannvorrichtung aus der Öffnung der Fußplatte. Lassen
Sie den Entriegelungsknopf los, wenn Sie die Spannvorrichtung vollständig aus dem
Hauptgehäuse gezogen haben. Der Entriegelungsknopf federt in seine Ausgangsstellung
zurück.
MONTAGE
Abb. 3
Drücken
Einschieben
Spannvorrichtung eingesetzt
