•Y20118-271 Insect Panel
Assembly x4
x4
Insect Screen Inst - Attach Insect Panels
•Y20118-271 Insect Panel
Assembly x4
x4
Insect Screen Inst - Attach Insect Panels

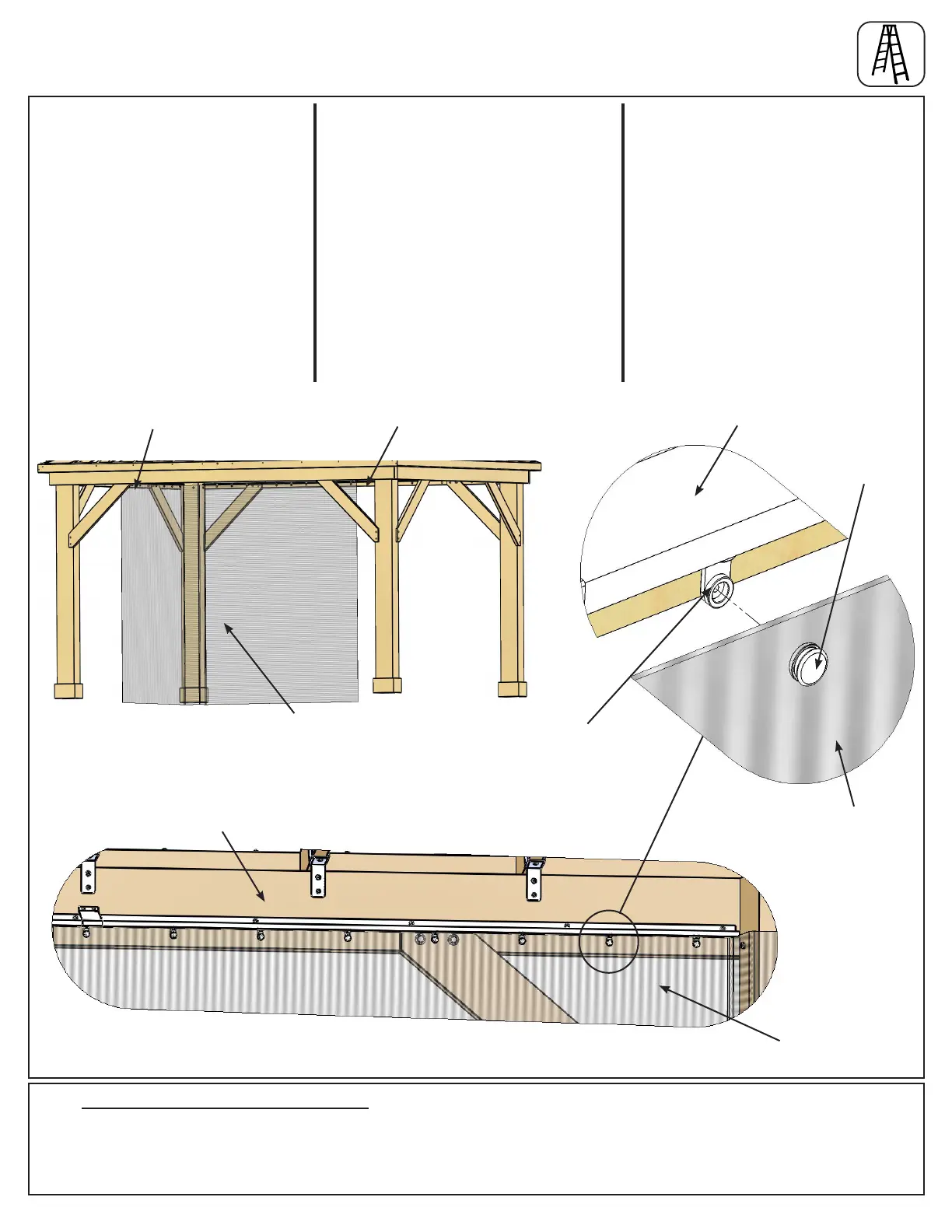

Step 7: Attach Insect Panel Part 1 - Paso 7: Fijación de panel mosquitero Parte 1
- Étape 7 : Fixation du Panneau pour insecte Partie 1
A: Starting at the centre of one
Long Beam Assembly attach one
Insect Panel using the button
snaps to 11 Curtain Hangers then
attach Insect Panel to 7 Curtain
Hangers on Short Beam Assembly.
(F7.1, F7.2 and F7.3)
B: Repeat Step A for remaining 3
Insect Panels, starting at the end
of the rst panel and continuing
around the Gazebo using all the
Curtain Hangers..
4 x Insect Panel / Panel Mosquitero / Panneau pour insecte
F7.1
Insect Panel /
Panel Mosquitero
/ Panneau pour
insecte
Insect Panel /
Panel Mosquitero
/ Panneau pour
insecte
F7.2
F7.3
Long Beam Assembly /
Ensamble de Viga Larga /
Assemblage de poutre longue
Short Beam Assembly /
Ensamble de Viga Corta /
Assemblage de poutre courte
Beam Assembly /
Ensamble de Viga /
Assemblage de poutre
Curtain Hanger /
Gancho de Cortina /
Support à rideaux
Button Snap /
Botón a presión /
Fixation à bouton
Components / Componentes / Composants
Insect Panel /
Panel Mosquitero
/ Panneau pour
insecte
A: Comenzando por el centro de
un Ensamble de Viga Larga, je
un Panel Mosquitero usando los
botones a presión a 11 Ganchos de
Cortina y luego fíjelo a 7 Ganchos
de Cortina en el Ensamble de Viga
Corta. (F7.1, F7.2 y F7.3)
B: Repita el paso A para los 3
Paneles Mosquiteros restantes,
comenzando al nal del primer panel
y continuando alrededor del Gazebo.
A: En débutant au centre de l’un des
assemblages de poutre longue, xez
un Panneau pour insecte à l’aide des
xations à bouton aux 11 Supports à
rideaux puis xez le Panneau pour
insecte aux 7 supports à rideaux à
l’assemblage de poutre courte. (F7.1,
F7.2 et F7.3)
B: Répétez l’étape A pour les 3
Panneaux pour Insecte restants, en
débutant à l’extrémité du premier
panneau et en poursuivant autour du
Gazebo.
Beam Assembly /
Ensamble de Viga /
Assemblage de poutre
