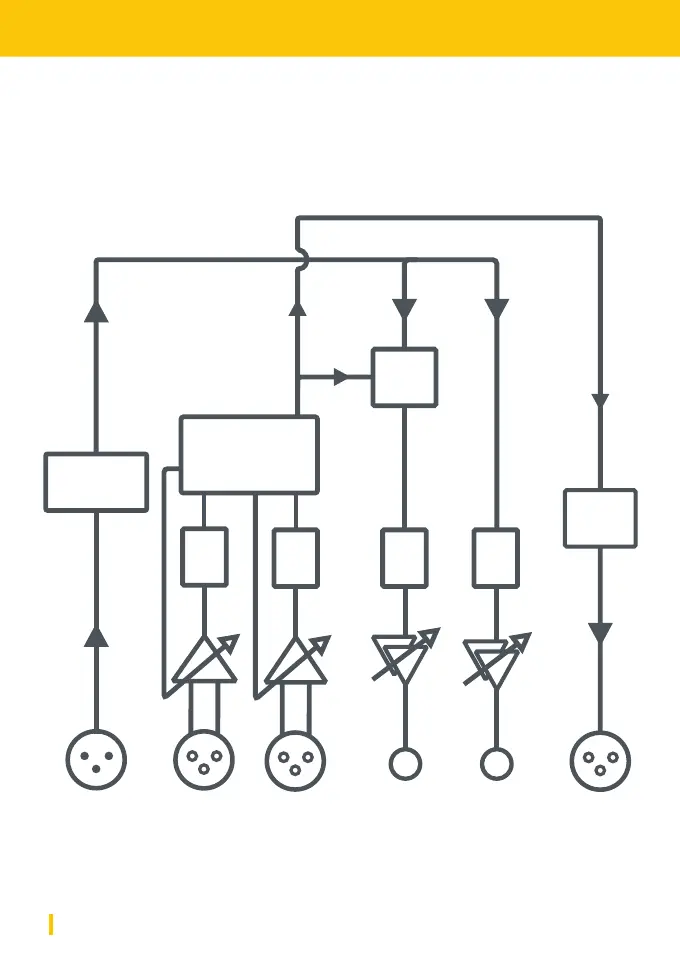

Blockschaltbild PUC2 Mic LEA
Dieses Blockschaltbild vom PUC2 Mic LEA im Stand-Alone (non USB) Modus
gibt dir eine Übersicht über die internen Systeme.
Bitte beachte, dass der Digital In und der Digital Out hier gespiegelt sind.
LEA Engine
Level Enhanced
Automation
A/D
Conv
monitor
mix
1 2
Speaker Out
H/P Out
Mic Inputs
Analog Outputs
DAC DAC
A/D
Conv
AES3
Input
Decoder
AES3
Digital In
AES3
Output
Decoder
AES3/SPDIF
Digital Out
