2.3 MAR1040 Family
16comboports,19-inchrackmountingmodel
L2SW models
GRVSW-665FA (Vender model name: MAR1040-4C4C4C4C9999EM9HPYY) : AC x 1
GRVSW-666FA (Vender model name: MAR1040-4C4C4C4C9999EMMHPYY) : AC x 2
GRVSW-667FA (Vender model name: MAR1040-4C4C4C4C9999ELLHPYY) : DC x 2
L3SWmodelsforBUS1
GRVSW-668FA (Vender model name: MAR1040-4C4C4C4C9999EM9HRY1) : AC x 1
GRVSW-669FA (Vender model name: MAR1040-4C4C4C4C9999EMMHRY1) : AC x 2
GRVSW-670FA (Vender model name: MAR1040-4C4C4C4C9999ELLHRY1) : DC x 2
L3SWmodelsforBUS2
GRVSW-671FA (Vender model name: MAR1040-4C4C4C4C9999EM9HRY2) : AC x 1
GRVSW-672FA (Vender model name: MAR1040-4C4C4C4C9999EMMHRY2) : AC x 2
GRVSW-673FA (Vender model name: MAR1040-4C4C4C4C9999ELLHRY2) : DC x 2
2.3.1 NameofEachPartandDescriptions
F020301.ai
15
16
V.24 interface
USB interface
Device status LEDs
SFP port
Port status LEDs
Port 3
Port 7
Port 11
Port 15
Port 2
Port 4
Port 6
Port 8
Port 10
Port 12
Port 14
Port 16
RJ-45 port
-
1.
.
FAULT output 1
Power input (P1) Power input (P2)
FAULT output 2

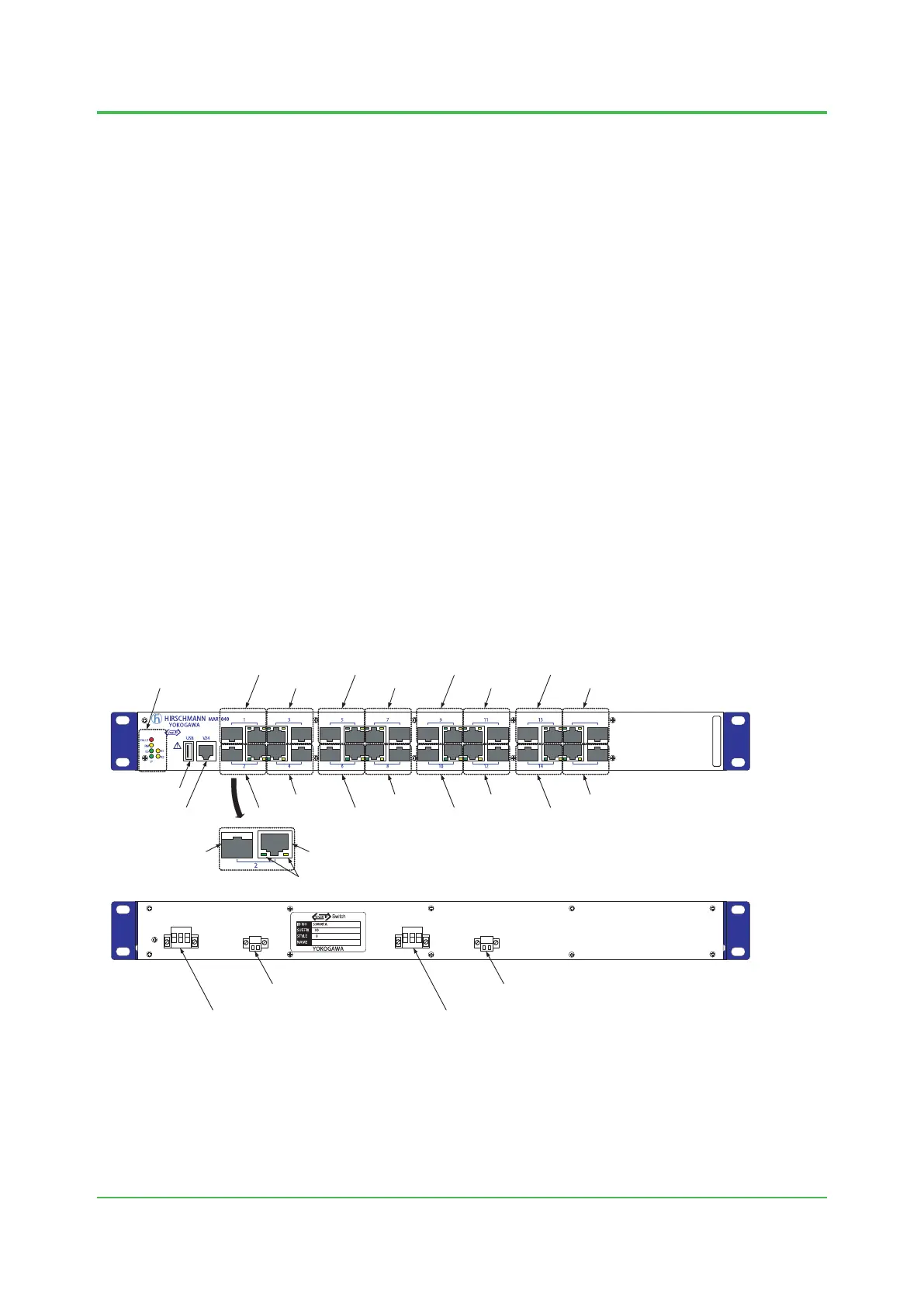

Figure NameofEachPart(MAR1040Family)
