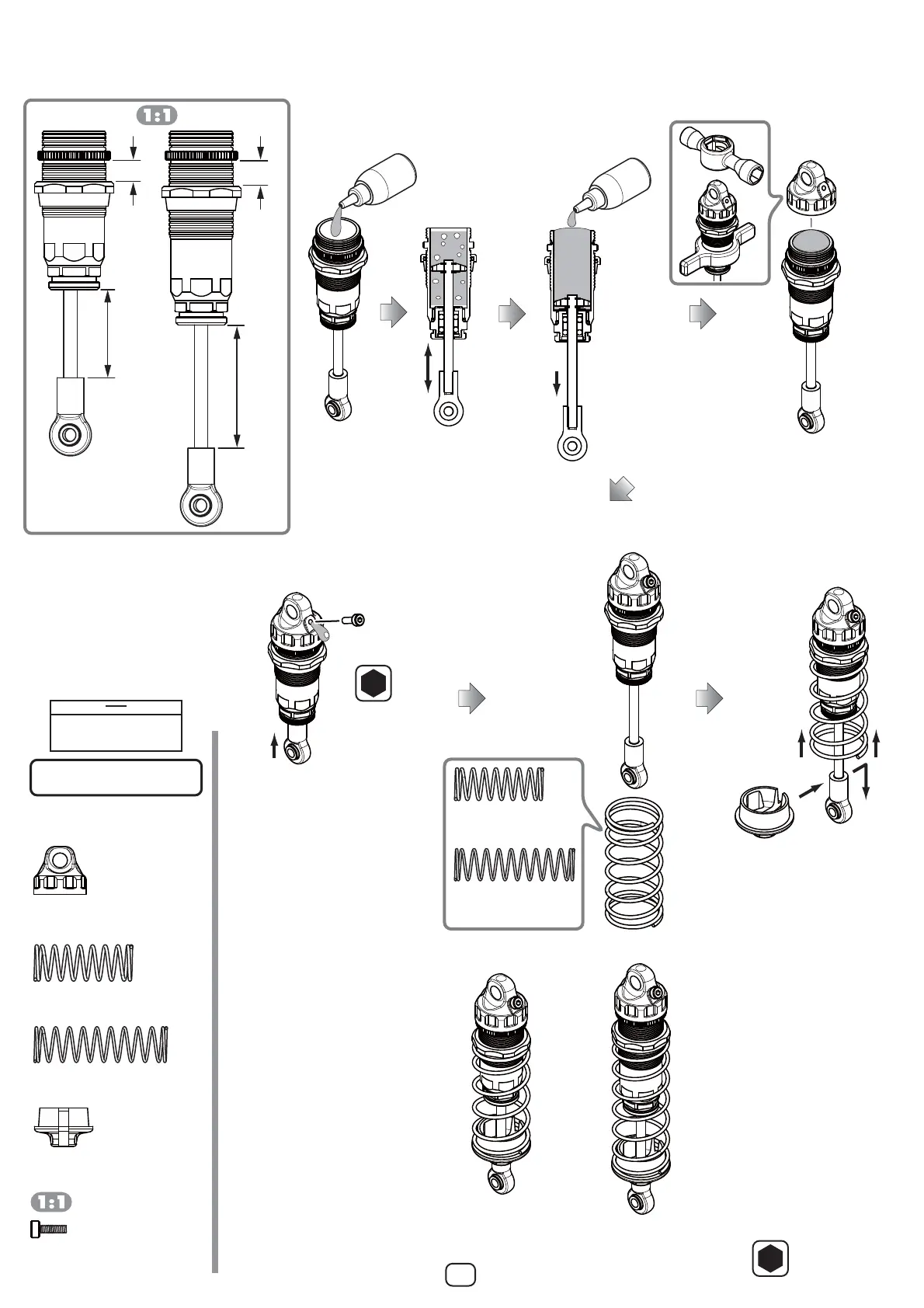

13. フロント＆リヤショックの組み立てのつづき

Front&RearShockAssembly
BM-1170X
フロントショックスプリング
FrontShockSpring
BM-1180X
リヤショックスプリング
RearShockSpring
ショック Assy
ShockAssembly
B2-S9
スプリングカップ
SpringCup
◆フロント用、リヤ用各 2 セットを作ります。◆
Assemble2frontand2rearshocks.
16
①
②
③
BM-1170X
フロントショックスプリング×2
FrontShockSpring
BM-1180X
リヤショックスプリング×2
RearShockSpring
袋#9の内容
Bag#9Contents
このページで使用するパーツ
Partsusedonthispage
ショックオイル×1
ShockOil
BM-S812R
ショックキャップ×4
ShockCap
ZC-C25
M2x5キャップスクリュー×4
SHCScrew
ショックシャフトをゆっくりいっぱい
まで押し上げ、溢れた余分なオイルを
拭き取りビスを締め込みます。
Slowlypushtheshockshaftall
thewayup,wipeawayany
excessoilthathasseepedout,
andscrewinthebleederscrew.
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
ZC-C25
M2x5キャップスクリュー
SHCScrew
1.5
オイルは溢れるギリギリ
まで入れます。
Filltotherimwith
shockoil.
ショックオイルを入れ、ショック
シャフトをゆっくり動かして気泡を
抜きます。
Slowlymoveupanddownto
removeairbubbles.
ショックオイル
ShockOil
ショックキャップをしっかり
と締め込みます。
Securelytightenthe
shockcap.
BM-S812R
ショックキャップ
ShockCap
5㎜
フロントショック Assy
FrontShockAssembly
20 ㎜
6㎜
リヤショック Assy
RearShockAssembly
28 ㎜
B2-S9
スプリングカップ×4
SpringCup
リヤショック Assy
RearShockAssembly
フロントショック Assy
FrontShockAssembly
