Yokomo B-Max 2 User Manual

B2-304GC
ギヤカバーキャップ
GearCoverCap
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
②
①
B2-304GC
M2x6 タッピングビス
BHTappingScrew
B2-304GC
ギヤカバー
GearCover
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
ピニオンギヤ
PinionGear
ZC-SS33
M3x3セットスクリュー
SetScrew
1.5
平らな面
Flatside

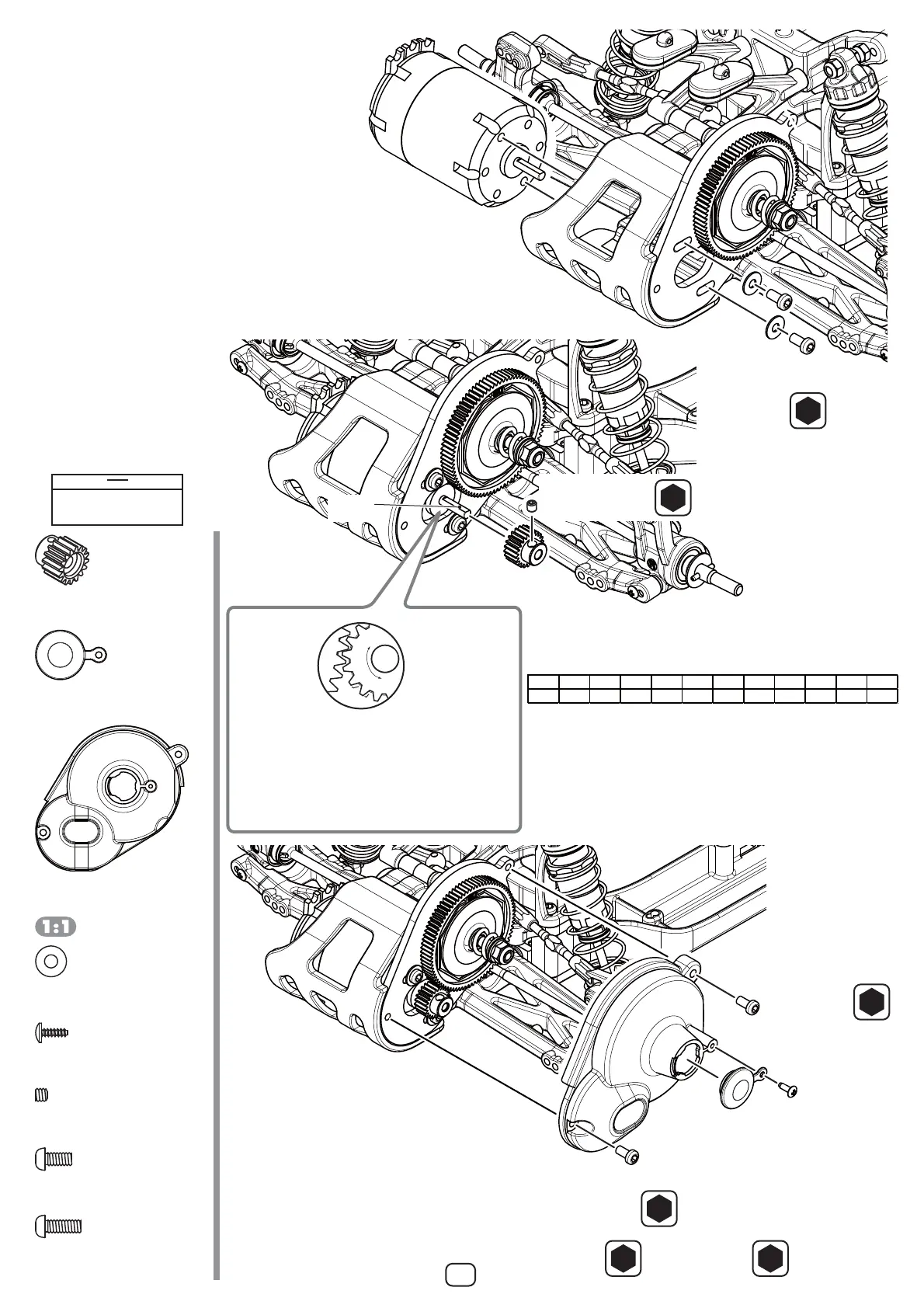

15. モーターの取り付け

MotorInstallation
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
18
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
ピニオンギヤをスパーギヤの歯幅に合わせて固定します。
Positionthepiniongearsothattheteethlineupwiththe
spurgear,thensecureittightly.
ギヤの噛み合わせは 0.3mm 程度ガタつくように合わせます。
ガタが多すぎるとギヤが破損しやすくなるためご注意下さい。
また、この間隔が狭すぎると異音が生じたり、駆動が重くなる
ため調整は慎重に行ってください。
Adjustthemeshingofthegearssothatthereis
approximately0.3mmofplayinbetweentheteeth.Be
careful,astoomuchplaywillcausethegearstostrip.
Pleaseadjustthegearmeshcarefully,asinsufficient
clearancebetweentheteethwillcauseexcessivegear
noise,aswellascausingadraginthedrivetrain.
0.3ｍｍ
☆ピニオンギヤは 20T 〜 30T まで装着できます。
Capableoffittingpiniongearsfrom20Tto30T.
ZC-BH36
M3x6ボタンヘッド
BHSScrew
2.0
ZC-S37
ワッシャー
Washer
モーター ( 別途ご用意下さい。)
Motor(SoldSeparately.)
20T 21T 22T 23T 24T 25T 26T 27T 28T 28T 30T
80T 10.40 9.90 9.45 9.04 8.67 8.32 8.00 7.70 7.43 7.17 6.93
袋 #10 の内容
Bag#10Contents
ZC-SS33
M3x3セットスクリュー×1
SetScrew
ピニオンギヤ×1
PinionGear
ZC-BH38
M3x8ボタンヘッド×2
BHSScrew
ZC-BH36
M3x6ボタンヘッド×2
BHSScrew
ZC-S37
ワッシャー×2
Washer
B2-304GC
ギヤカバー×1
GearCover
B2-304GC
ギヤカバーキャップ×1
GearCoverCap
B2-304GC
M2x6 タッピングビス×1
BHTappingScrew
☆ノスラム 8.5T をご使用の際は 22 〜 23T ピニオンギヤをご使用下さい。
WhenusingaNosram8.5Tmotor,pleaseusea22Tor23Tpinion.

Yokomo B-Max 2 Specifications

General

Brand	Yokomo
Model	B-Max 2
Category	Motorized Toy Car
Language	English
