Yokomo B-Max4 III User Manual

10

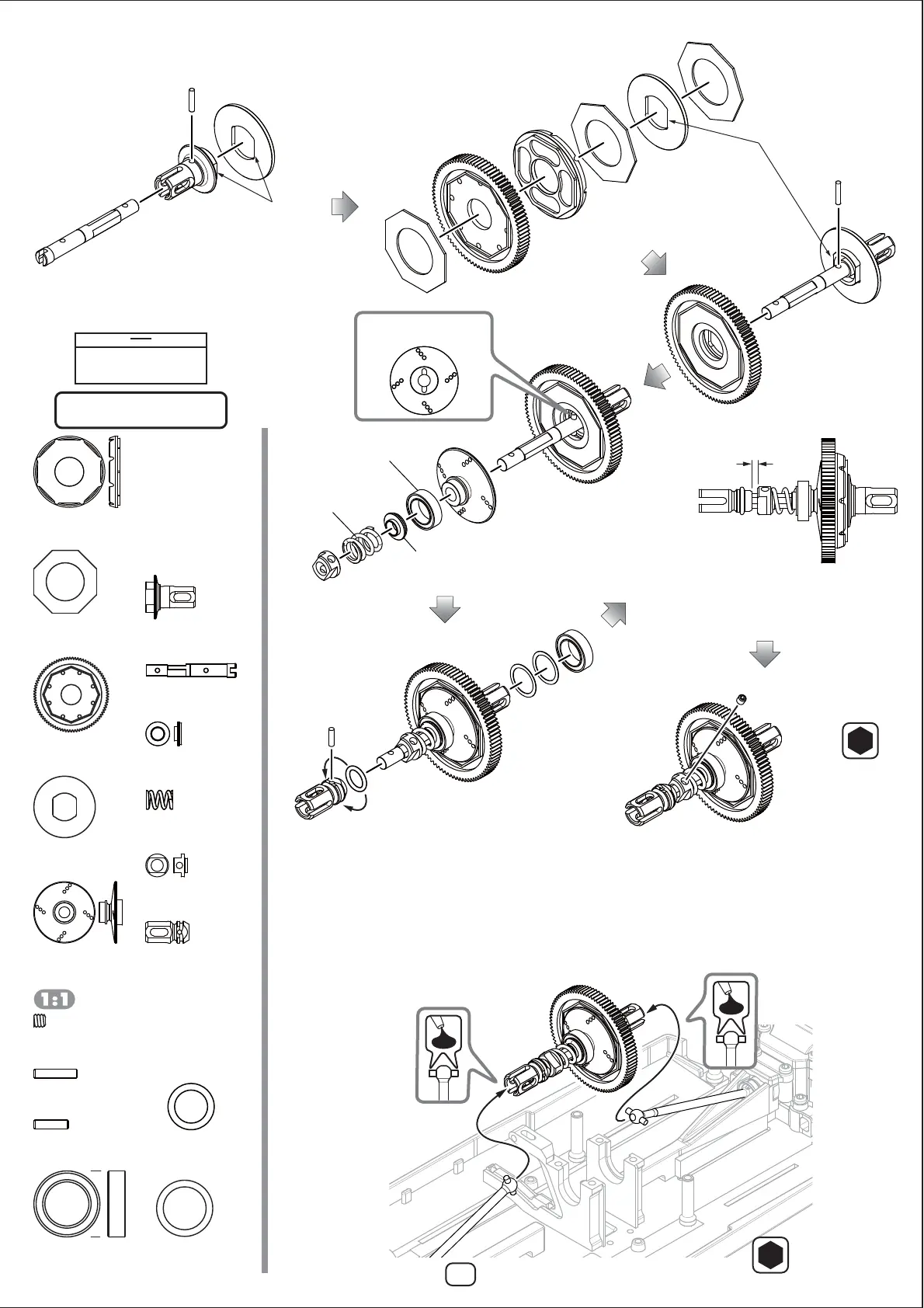

10. メインギヤユニットの組み立て
MainGearUnitAssembly
BM-670WP
スリッパープレート×2
SlipperPlate
B2-670C
スリッパーパッド×3
SlipperPad
BM-SG87
スパーギヤ 87T×1
SpurGear
BB-1510
10x15ベアリング×2
Bearing
BM-670WR、BM-670WS
ドライブピン×2
DrivePin
ZR-011SM
ドライブカップピン×1
DriveCupPin
ZC-SS325L
M3x2.5セットスクリュー（ネジロック加工済）×1
SetScrew(ThreadLock)
ZR-011SM
O リング×1
ORing
実走行でのスリッパー調整はゼロ発進時にわずかに滑る程度が目安になります。
締め込み過ぎるとギヤ保護効果が低減するためご注意下さい。
Adjusttheslippersothatwhenthecaracceleratesfromadeadstop,thereisasmallamountofslip.
Becarefulnottoadjusttheslippertootight,asitreducesgearprotection.
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
ドライブピンは脱落しないようゴム系接着剤等で固定します。
Usingarubberadhesive,securethedrivepinfromfallingout.
BM-670WP
スリッパープレート
SlipperPlate
B4-670R
リヤスリッパードライブカップ
RearSlipperDriveCup
B4-670
スリッパーシャフト
SlipperShaft
①
B4-670、B4-670R
ドライブピン
DrivePin
②
切りかきを合わせる
Keyontothe
maindrivecup.
B4-670
ドライブピン
DrivePin
①
BM-670WP
スリッパープレート
SlipperPlate
B2-670C
スリッパーパッド
SlipperPad
BM-SG87
スパーギヤ 87T
SpurGear
B4-670H
スリッパーパッドホルダー
SlipperPadHolder
切りかきを合わせる
Keyontothe
maindrivecup.
B4-670SN
スプリングカラー
SpringCollar
B4-670SN
スリッパースプリング
SlipperSpring
B4-670SN
スリッパーナット
SlipperNut
BB-1510
10x15ベアリング
Bearing
B4-670P
プレッシャープレート
PressurePlate
②
①
③
B4-670F
フロントスリッパードライブカップ
FrontSlipperDriveCup
ZR-011SM
ドライブカップピン
DriveCupPin
ZR-011SM
O リング
ORing
2.5〜3㎜
スリッパーナットを固定するセットスクリューは、スリ
ッパーシャフトの 3 面ある平らな部分で締め込みます。
※ネジ部には締め込まないようご注意下さい。
Thesetscrewusedtosecuretheslippernutis
tightenedontotheflatareaoftheslippershaft.
※Donottightenontothethreadedarea.
ZC-SS325L
M3x2.5セットスクリュー
（ネジロック加工済）
SetScrew(ThreadLock)
1.5
スリッパーナットは、スプリングが縮みきるまで締め込み
スプリングを馴染ませてから調整してください。
Tightentheslippernutuntilthespringis
completelycompressed,tobreakitinfirst.Then
adjusttheslipper.
ZC-S100S
φ10mmシム×2
 Shim
B4-670SN
スリッパースプリング×1
SlipperSpring
B4-670
スリッパーシャフト×1
SlipperShaft
B4-670F
F スリッパードライブカップ ×1
FrontSlipperDriveCup
B4-670SN
スプリングカラー×1
SpringCollar
B4-670SN
スリッパーナット×1
SlipperNut
B4-670R
R スリッパードライブカップ ×1
RearSlipperDriveCup
B4-670H
スリッパーパッドホルダー×1
SlipperPadHolder
B4-670P
プレッシャープレート ×1
PressurePlate
袋#5の内容
Bag#5Contents
このページで使用するパーツ
Partsusedonthispage
BB-1510
10x15ベアリング
Bearing
ZC-S100S
φ10 ㎜シム
Shim
ピンと溝を合わせる
Lineupthepinandgroove.
