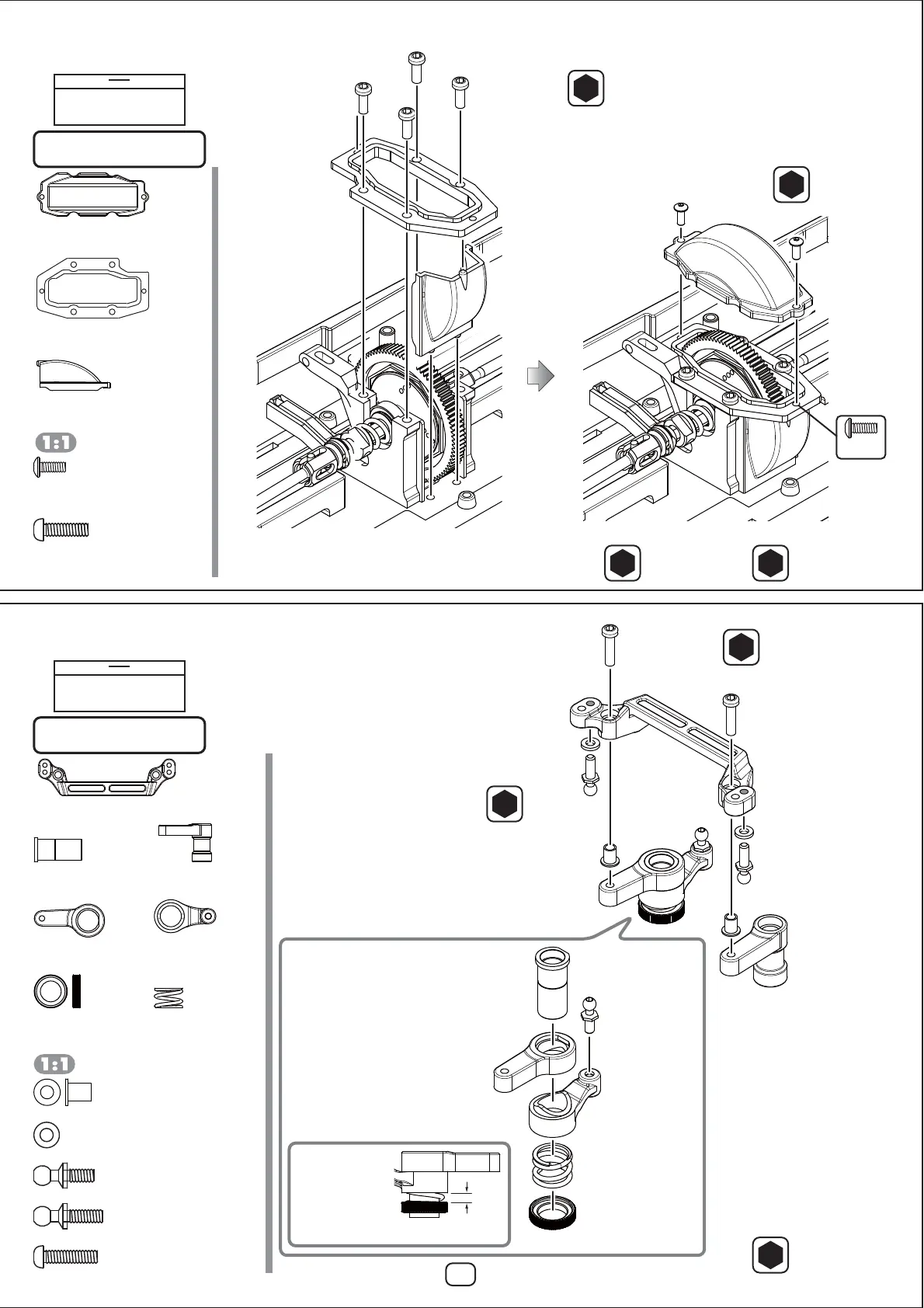

11. センターマウントプレートの取付け
CenterMountPlateInstallation
12. サーボセイバーの組立て
ServoSaverAssembly
11
袋#5の内容
Bag#5Contents
このページで使用するパーツ
Partsusedonthispage
ZC-BH310
M3x10ボタンヘッド×4
BHSScrew
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
ZC-BH256
M2.5x6ボタンヘッド
BHSScrew
1.5
2.0
ZC-BH310
M3x10ボタンヘッド
BHSScrew
ZC-BH256
M2.5x6ボタンヘッド×2
BHSScrew
B4-304M
センターマウントプレート
CenterMountPlate
B4-304M
センターマウントプレート×1
CenterMountPlate
B4-302GC
スパーギヤカバー×1
SpurGearCover
B4-302GC
ギヤカバー L×1
GearCoverL
B4-302GC
ギヤカバー L
GearCoverL
B4-B302GC
スパーギヤカバー
SpurGearCover
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
B4-200H
サーボセイバーポスト
ServoSaverPost
ZC-206MH
ロッドエンドボール M
BallStud・M
B4-200
サーボセイバー・上
ServoSaver・Top
B4-200
サーボセイバー・下
ServoSaver・Bottom
B4-200H
スプリング
Spring
B4-200H
サーボセイバーナット
ServoSaverNut
サーボセイバーナット
は右記の寸法までねじ
込みます。
Screwontheservo
savernuttothe
measurement
shownontheright.
約 2.5mm
Approx.
B4-200
ベルクランク L
BellcrankL
ZC-206LH
ロッドエンドボール L
BallStudL
2.0
B4-200
センターリンクカラー
CenterLinkCollar
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
B4-200
センターリンクカラー×2
CenterLinkCollar
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
ZC-206LH
ロッドエンドボール L×2
BallStudL
ZC-206MH
ロッドエンドボール M×1
BallStudM
ZC-A3610
1mm アルミスペーサー・青×2
1mmAlminumSpacer･Blue
ZC-A3610
1mm アルミスペーサー・青
1mmAlminumSpacer･Blue
B4-200H
サーボセイバーポスト×1
ServoSaverPost
B4-200
サーボセイバー・上×1
ServoSaver・Top
B4-200
サーボセイバー・下×1
ServoSaver・Bottom
B4-200H
スプリング×1
Spring
B4-200H
サーボセイバーナット×1
ServoSaverNut
B4-200
ベルクランク L×1
BellcrankL
B4-200
センターリンク×1
CenterLink
B4-200
センターリンク
CenterLink
M2.5
