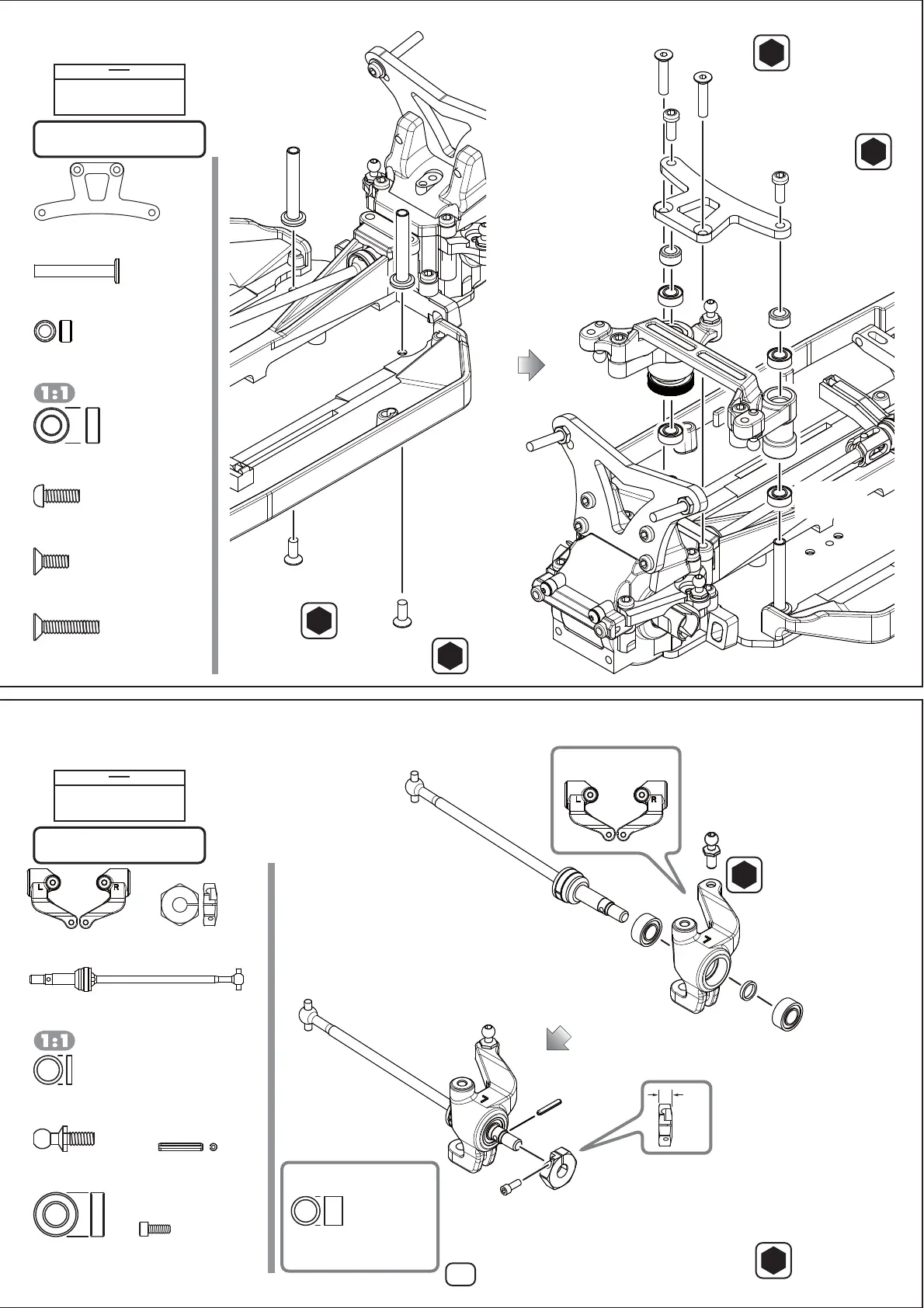

14. ステアリングブロックの組立て
SteeringBlockAssembly
13. ベルクランクの取り付け
BellcrankInstallation
12
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
B4-200P
ベルクランクポスト
BellcrankPost
2.0
ZC-F38
M3x8サラキャップ
FHSScrew
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
ZC-F315
M3x15サラビス
FHScrew
2.0
BB-84-4
4x8 ベアリング
Bearing
BB-84-4
4x8 ベアリング
Bearing
B4-200
ベルクランクカラー
BellcrankCollar
B4-200FB
フロントブレース
FrontBrace
袋#7の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage
ZC-F38
M3x8サラキャップ×2
FHSScrew
ZC-BH38
M3x8ボタンヘッド×2
BHSScrew
ZC-F315
M3x15サラビス×2
FHScrew
B4-200P
ベルクランクポスト×2
BellcrankPost
B4-200
ベルクランクカラー×2
BellcrankCollar
B4-200FB
フロントブレース×1
FrontBrace
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
BB-105-2
5x10ベアリング
Bearing
BB-105-2
5x10ベアリング
Bearing
BM-010BC
フロントベアリングカラー・青
FrontBearingCollar・Blue
ZC-206MH
ロッドエンドボール M
BallStudM
B4-415S
ステアリングブロックＬ
SteeringBlockL
2.0
B4-010F
ユニバーサルドライブシャフト・フロント
UniversalDriveshaft・Front
BB-105-2
5x10ベアリング×4
Bearing
ZC-206MH
ロッドエンドボール M×2
BallStudM
BM-011
ホイルハブピン×2
WheelHubPin
BM-010BC
フロントベアリングカラー・青×2
FrontBearingCollar・Blue
B4-010F
ユニバーサルドライブシャフト・フロント×2
UniversalDriveshaft・Front
B4-415S
ステアリングブロックＬ&R各 1
SteeringBlockL&R1Ea
※向きに注意
Noteposition
LR
B4-011F
フロントホイルハブ×2
FrontWheelHub
ZC-C25N
M2x5キャップスクリュー ×2
SHScrew
B4-011F
フロントホイルハブ
FrontWheelHub
BM-011
ホイルハブピン
WheelHubPin
②
①
ZC-C25N
M2x5キャップスクリュー
SHScrew
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
BB-84-4
4x8ベアリング×4
Bearing
BM-010BC/B2-010BC
リヤベアリングカラー・青×2
RearBearingCollar・Blue
P.14 で使用します。
UsedonP.14
薄い
Thin
