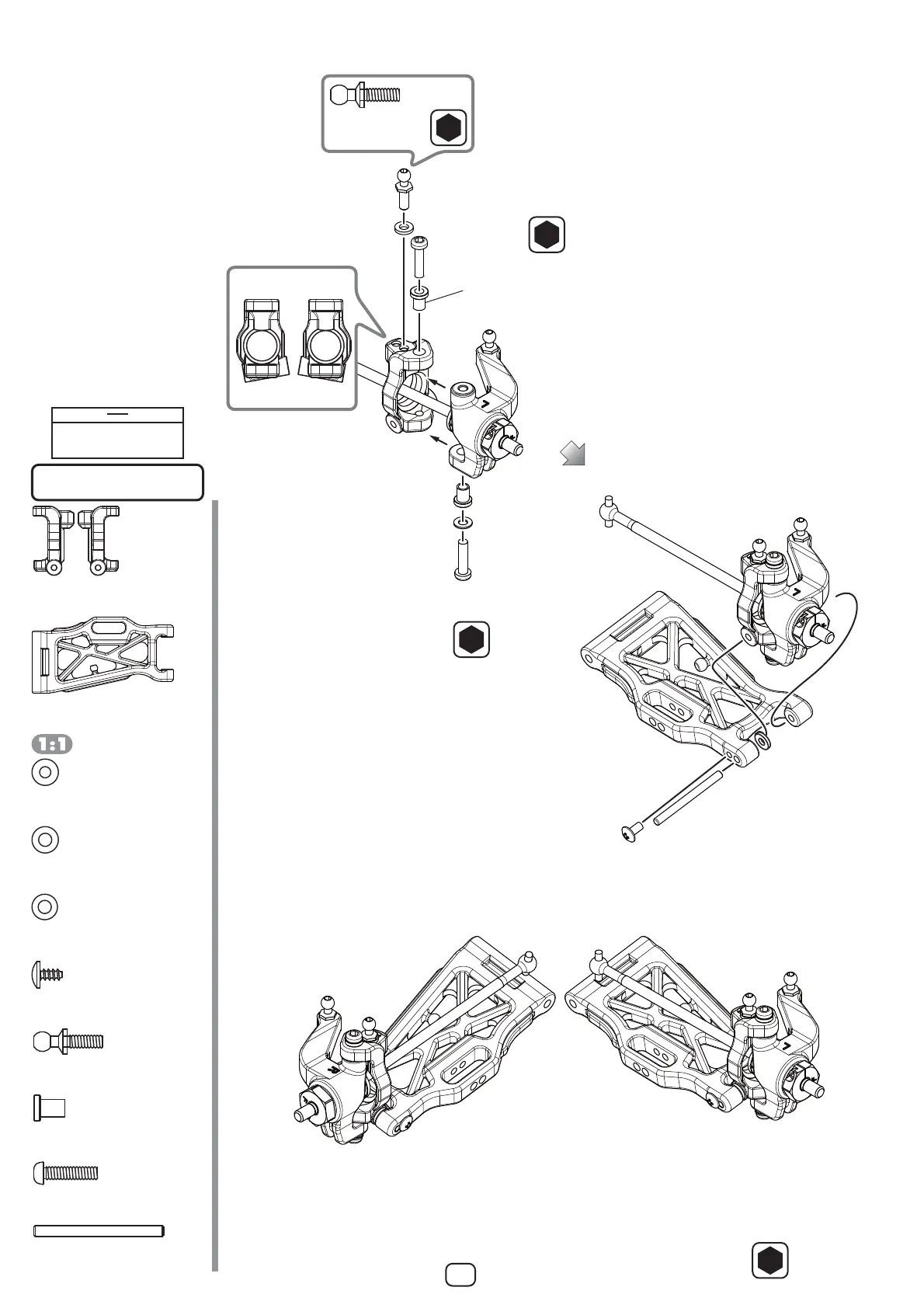

15. フロントハブキャリアの組み立て
FrontHubCarrierAssembly
BM-009A
アウターサスアームピン
OuterSuspensionArmPin
BM-008F
フロントロアサスアーム
FrontLowerSuspensionArm
BM-415C
ハブキャリアスペーサー・透明
HubCarrierSpacer･Clear
2.0

六角レンチ（2.0mm）
AllenKey(2.0mm)
BM-413
フロントハブキャリアＬ&R各 1
FrontHubCarrierL&R1Ea
BM-415C
ハブキャリアスペーサー・透明×2
HubCarrierSpacer･Clear
BM-009A
M2.6x5 トラスタッピング×2
BHTappingScrew
BM-009A
アウターサスアームピン×2
OuterSuspensionArmPin
13
ZC-206LH
ロッドエンドボール L×2
BallStudL
ZC-A3610
1mm アルミスペーサー・青×2
1mmAlminumSpacer･Blue
①
②
BM-413
フロントハブキャリアＬ
FrontHubCarrierL
ZC-206LH
ロッドエンドボール L
BallStudM
2.0
②
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-S36
ワッシャー
Washer
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
BM-414WA
アルミ製キングピン
AluminumKingPin
BM-414WA
アルミ製キングピン
AluminumKingPin
L R
※向きに注意
Noteposition
ZC-A3610
1mm アルミスペーサー・青
1mmAlminumSpacer･Blue
BM-009A
M2.6x5 トラスタッピング
BHTappingScrew
BM-414WA
アルミ製キングピン×4
AluminumKingPin
ZC-S36
ワッシャー×2
Washer
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
BM-008F
フロントロアサスアーム×2
FrontLowerSuspensionArm
袋#7の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
