Yokomo B-Max4 III User Manual

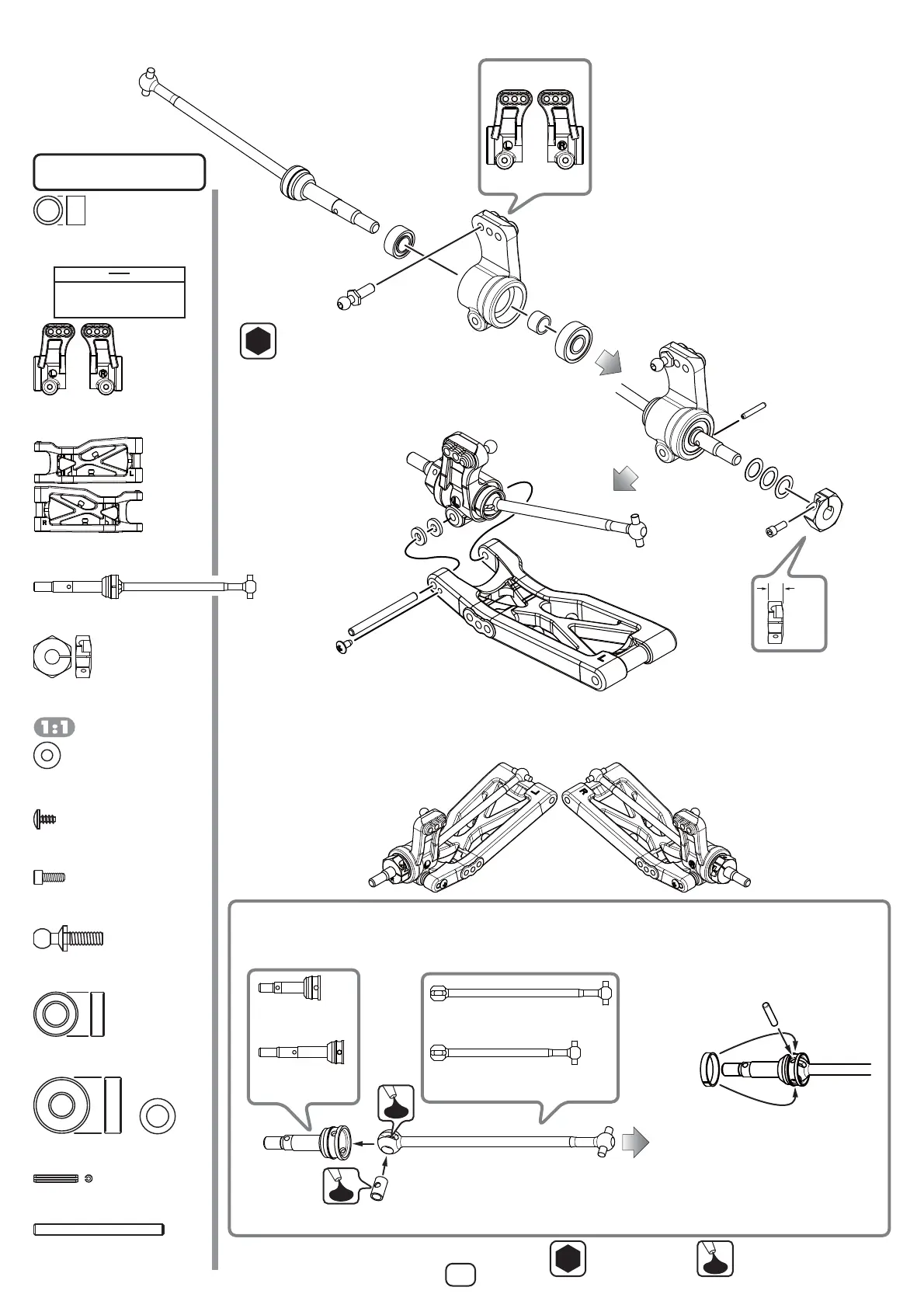

16. リヤハブキャリアの組み立て

RearHubCarrierAssmebly
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
BM-010RAC
リヤアクスル (L)
RearAxle(Long)
BM-010FAC
フロントアクスル (S)
FrontAxle(Short)
B4-010FB
フロントドックボーン (L)
FrontDogBone(Long)
B2-010RB
リヤドックボーン (S)
RearDogBone(Short)
BM-010TPC
カップジョイント
CupJoint
②
①
BM-010TPC
ジョイントピン
JointPin
③
④
ユニバーサルドライブシャフトの組み立て方
UniversalDriveShaftAssemblyInstallation
CS-BG
ブラックグリス（黒）を塗布します。
Applyablackgrease.
2.0

六角レンチ（2.0mm）
AllenKey(2.0mm)
BM-011
ホイルハブピン×2
WheelHubPin
ZC-S50S
φ5 ㎜シム×6
Shim
B2-009AR
アウターサスアームピン×2
OuterSuspensionArmPin
14
ユニバーサルドライブシャフトは組立て済みです。
分解、組立ての際に参照下さい。
TheUniversalDriveShaftscomepre-assembled.
Pleaseseebelowfordisassembly/assemblyinstructions.
BM-010TPC
C クリップ
C-Clip
C クリップを外す際は精密ドライバー等を使用し、変形に注意しなが
ら少しずつずらす様にして取外します。
Whenremovingthec-clip,useaprecisiondrivertocarefully
pryitoff,withoutdeformingthec-clip.
BB-135-2
5x13ベアリング×2
Bearing
ZC-206LH
ロッドエンドボール L
BallStudL
2.0
BB-105-2
5x10ベアリング
Bearing
BB-135-2
5x13ベアリング
Bearing
B4-010R
ユニバーサルドライブシャフト・リヤ
UniversalDriveshaft・Rear
B2-415R
リヤハブキャリア0°Ｌ
AlminumRearHubCarrier
L
※向きに注意
Noteposition
L R
BM-010BC/B2-010BC
リヤベアリングカラー・青
RearBearingCollar・Blue
ZC-C25N
M2x5キャップスクリュー×2
SHScrew
ZC-S50S
φ5 ㎜シム
Shim
BM-011
ホイルハブピン
WheelHubPin
①
B4-011R
リヤホイルハブ
RearWheelHub
②
ZC-C25N
M2x5キャップスクリュー
SHScrew
③
B4-008R
リヤロアサスアームＬ
RearLowerSuspensionArmL
B2-009AR
アウターサスアームピン
OuterSuspensionArmPin
BM-415C
ハブキャリアスペーサー・黒
HubCarrierSpacer･Black
B2-009AR
M2x4 トラスタッピング
BHTappingScrew
BB-105-2
5x10 ベアリング ×2
Bearing
BM-415C
ハブキャリアスペーサー・黒×4
HubCarrierSpacer･Black
BM-010BC/B2-010BC
リヤベアリングカラー・青×2
RearBearingCollar・Blue
ZC-206LH
ロッドエンドボール L×2
BallStudL
B4-008R
リヤロアサスアームＬ&R各 1
RearLowerSuspensionArmL&R1Ea
袋#8の内容
Bag#8Contents
このページで使用するパーツ
Partsusedonthispage
B2-415R
リヤハブキャリア0°Ｌ&R各 1
AlminumRearHubCarrier
L&R1Ea
B2-009AR
M2x4 トラスタッピング×2
BHTappingScrew
B4-010R
ユニバーサルドライブシャフト・リヤ ×2
UniversalDriveshaft・Rear
B4-011R
リヤホイルハブ ×2
RearWheelHub
厚い
Thick
